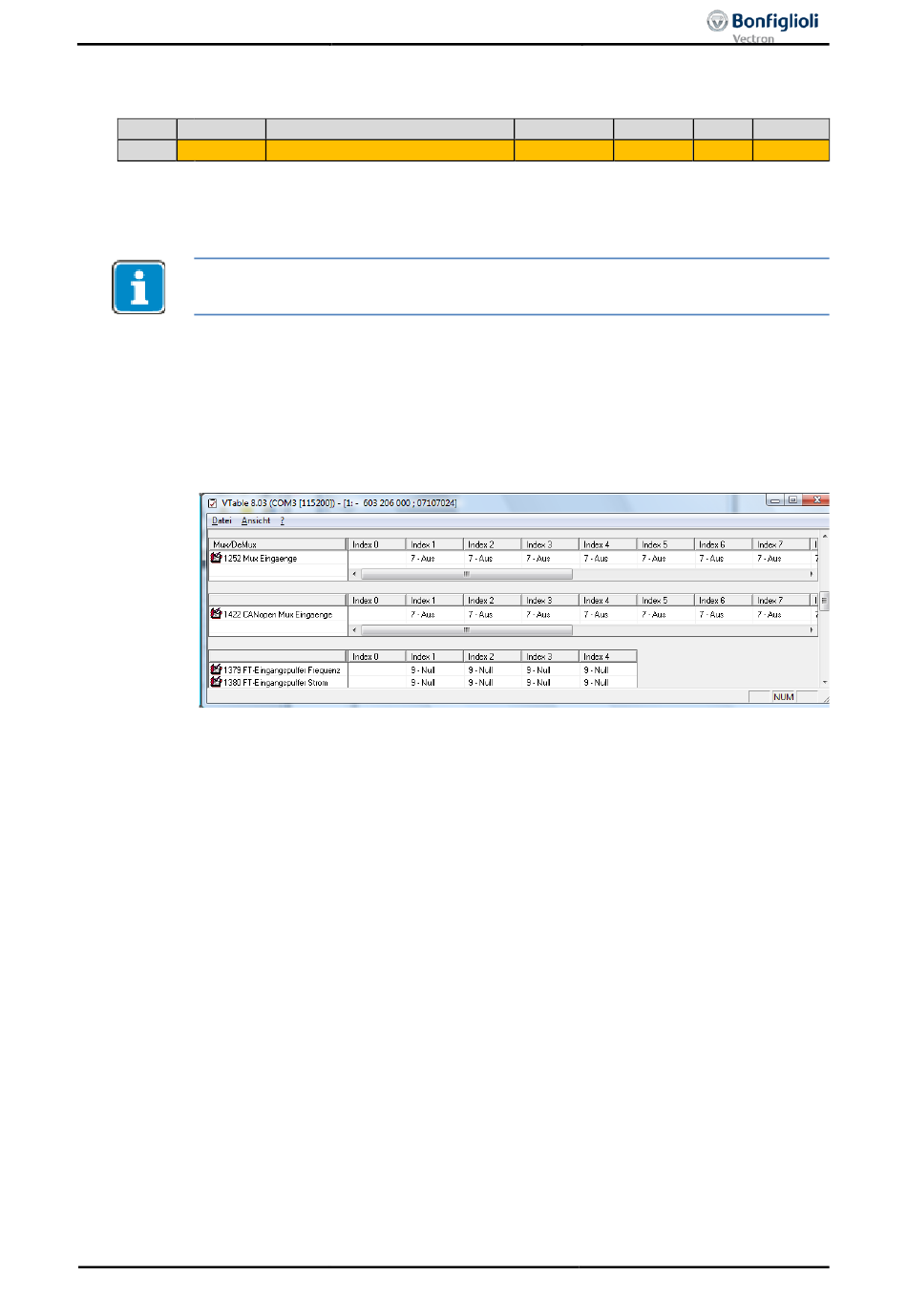

12.4.4 0x3004/0 Boolean Mux (Multiplexer für Boolean-Werte)
Index Sub-index Bedeutung Datentyp Zugriff Map Def.-Val
0x3004 0 Boolean Mux Unsigned16 ro Tx
Über das Objekt 0x3004 können bis zu 16 Boolean-Werte in komprimierter Weise von
einem ACU zu einer Steuerung übertragen werden. Jedes Bit im 16-Bit-Objekt 0x3004
zeigt den Istwert der zugewiesenen Boolean-Quelle.
Die Bitnummern 0 ... 15 entsprechen den Indexnummern 1 ... 16!
Die Quellen für die 16 Bit können aus einer Auswahlliste des Indexparameters
CANo-
1422 gewählt werden. Die Parameter 1420 und 1421 sind Schreib-
pen Mux Input
und Leseparameter, die vor einem Schreiben/Lesen von Parameter 1422 gesetzt
werden müssen.
Die Verwendung der Bedienoberfläche VPlus vereinfacht die Anwendung.
Zum Schreiben und Lesen der Index Parameter beachten Sie bitte Kapitel 12.3.2
„Handhabung von Index-Parametern/zyklisches Schreiben".
Die Werkseinstellung ist „7 – Aus".
