Steckerbelegung

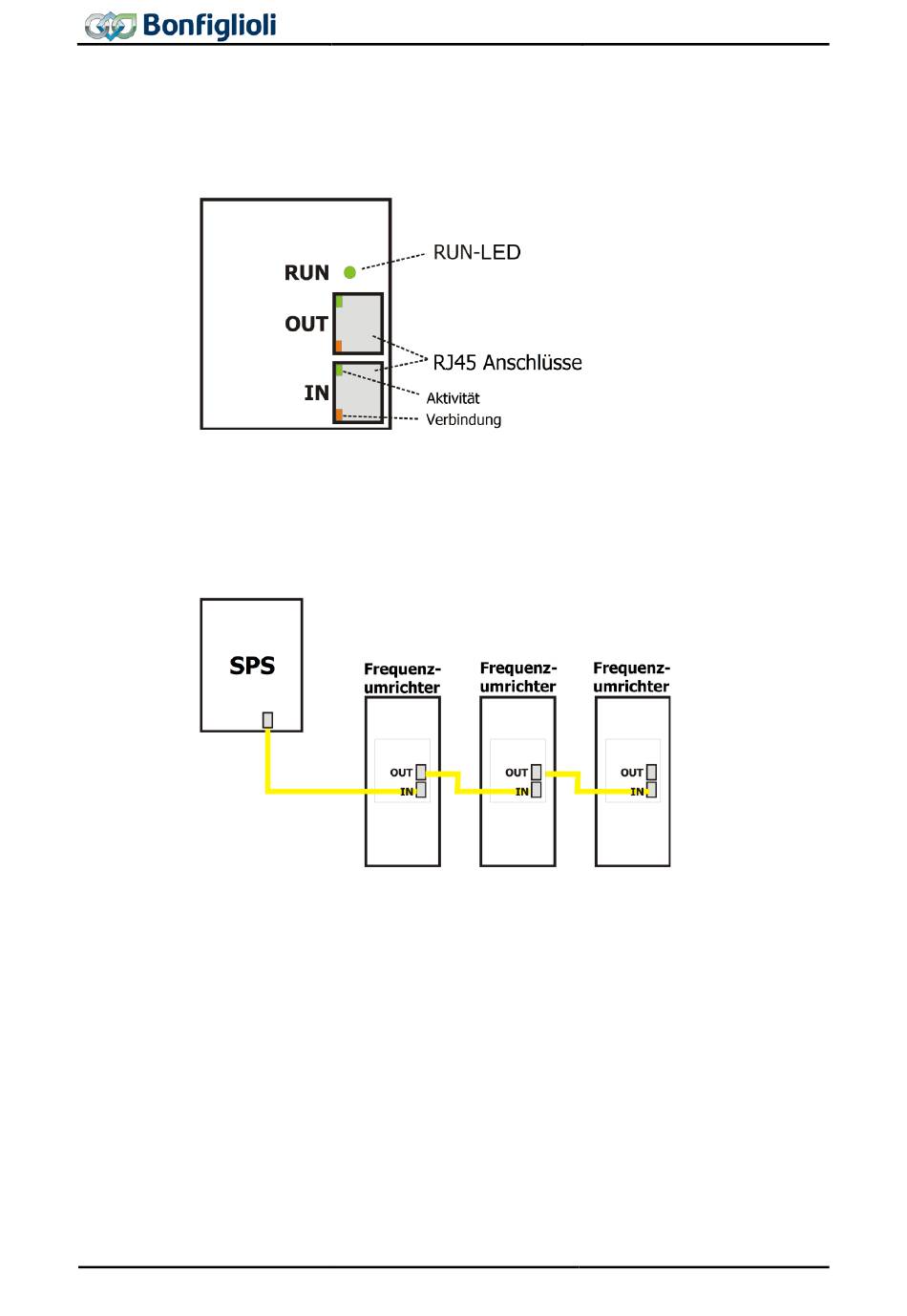

Das CM-EtherCAT-Modul wird über Standard Ethernet-Kabel mit RJ45-Steckern mit
der SPS und/oder anderen Geräten verbunden.
Ethernet-Standard:
Kabeltyp:
Verbindungen von der SPS werden an „IN" angeschlossen.
Verbindungen zum nächsten Gerät werden an „OUT" angeschlossen.
26
IEEE 802.3, 100Base-TX (schnelles Ethernet)
S/FTP (Leitung mit Geflechtschirm, (ISO/IEC 11801 oder EN
50173, CAT5e direkt oder gekreuzt)
CM-EtherCAT
07/13
