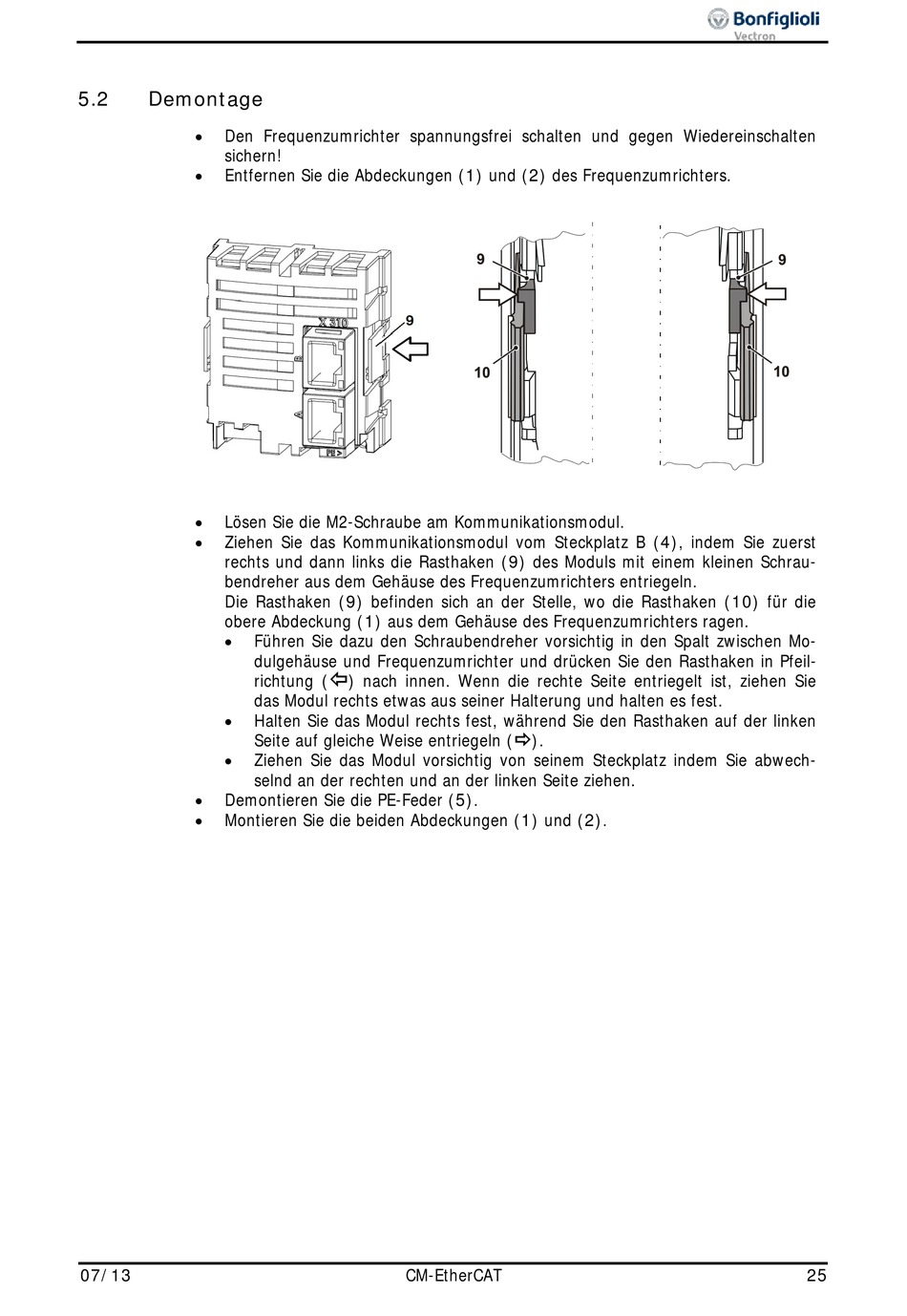

5.2

Demontage

Den Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten
•
sichern!
Entfernen Sie die Abdeckungen (1) und (2) des Frequenzumrichters.
•
• Lösen Sie die M2-Schraube am Kommunikationsmodul.
Ziehen Sie das Kommunikationsmodul vom Steckplatz B (4), indem Sie zuerst
•
rechts und dann links die Rasthaken (9) des Moduls mit einem kleinen Schrau-
bendreher aus dem Gehäuse des Frequenzumrichters entriegeln.
Die Rasthaken (9) befinden sich an der Stelle, wo die Rasthaken (10) für die
obere Abdeckung (1) aus dem Gehäuse des Frequenzumrichters ragen.
•
•
•
Demontieren Sie die PE-Feder (5).
•
Montieren Sie die beiden Abdeckungen (1) und (2).
•
07/13
Führen Sie dazu den Schraubendreher vorsichtig in den Spalt zwischen Mo-
dulgehäuse und Frequenzumrichter und drücken Sie den Rasthaken in Pfeil-

) nach innen. Wenn die rechte Seite entriegelt ist, ziehen Sie
richtung (
das Modul rechts etwas aus seiner Halterung und halten es fest.
Halten Sie das Modul rechts fest, während Sie den Rasthaken auf der linken
Seite auf gleiche Weise entriegeln (
Ziehen Sie das Modul vorsichtig von seinem Steckplatz indem Sie abwech-
selnd an der rechten und an der linken Seite ziehen.
