BONFIGLIOLI Vectron ACTIVE CUBE Betriebsanleitung Seite 106

interpolation data record 1 ist nicht über Auswahllis-
Das Mappen von Objekt 0x60C1/1
te möglich.
Würde ein Sub-Index über Auswahlliste gewählt, käme es zu Konformitäts-
verletzungen in der Test-Spezifikation.
interpolation data record 1
Das Mapping von Objekt 0x60C1/1 erfolgt manuell.
Wählen Sie zuerst RxPDO, nach rechten Mausklick auf RxPDO, wählen Sie „Insert...".
Hierdurch wird ein Dialog für Objekt-Mapping geöffnet.

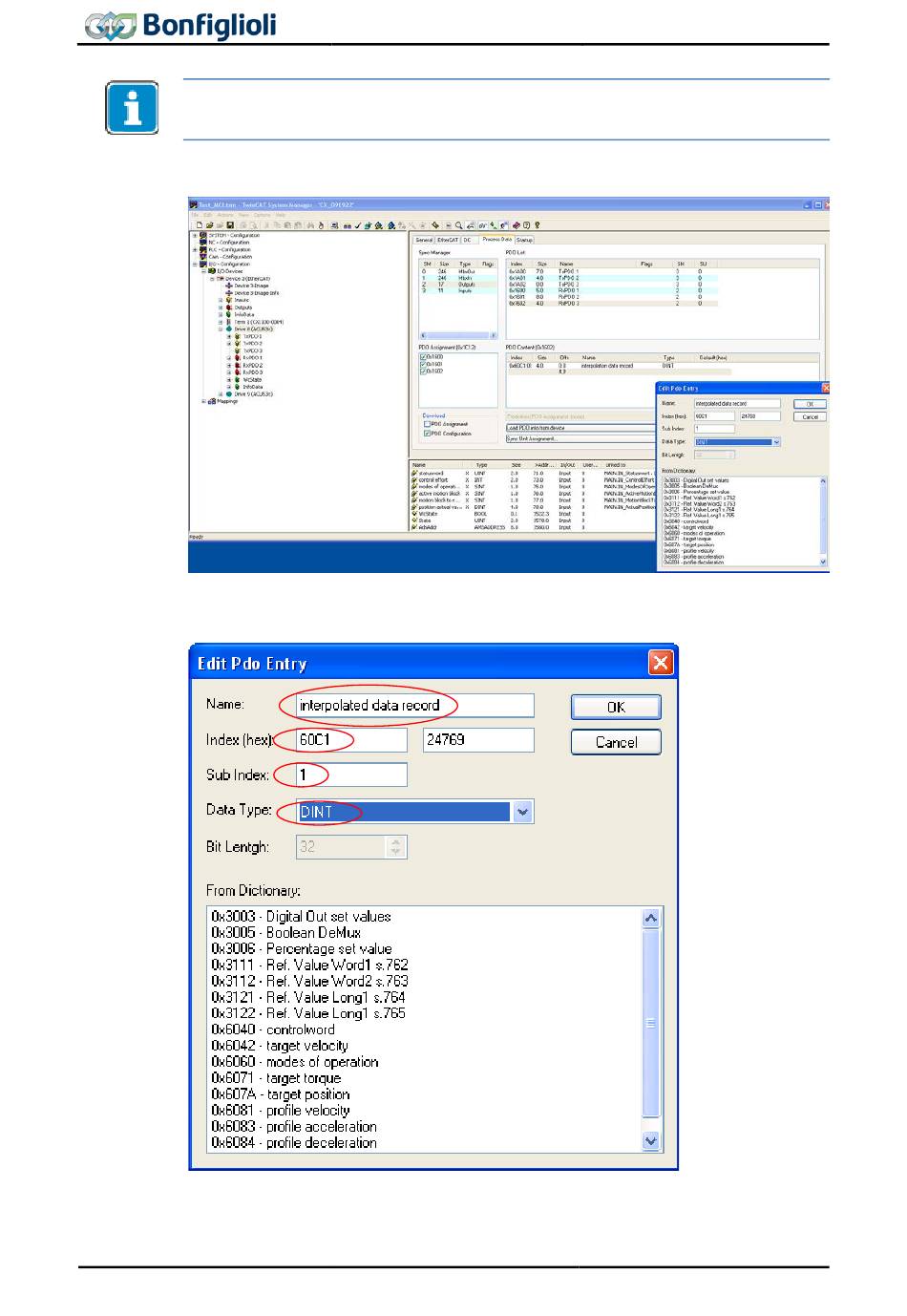

Das Objekt 0x60C1 wird in der Auswahlliste nicht angezeigt sondern muss wie in der
Abbildung dargestellt eingegeben werden.
106 CM-EtherCAT 07/13
