Regelungsstruktur bei Fluxvektor ohne
Geber (nur FC 302)

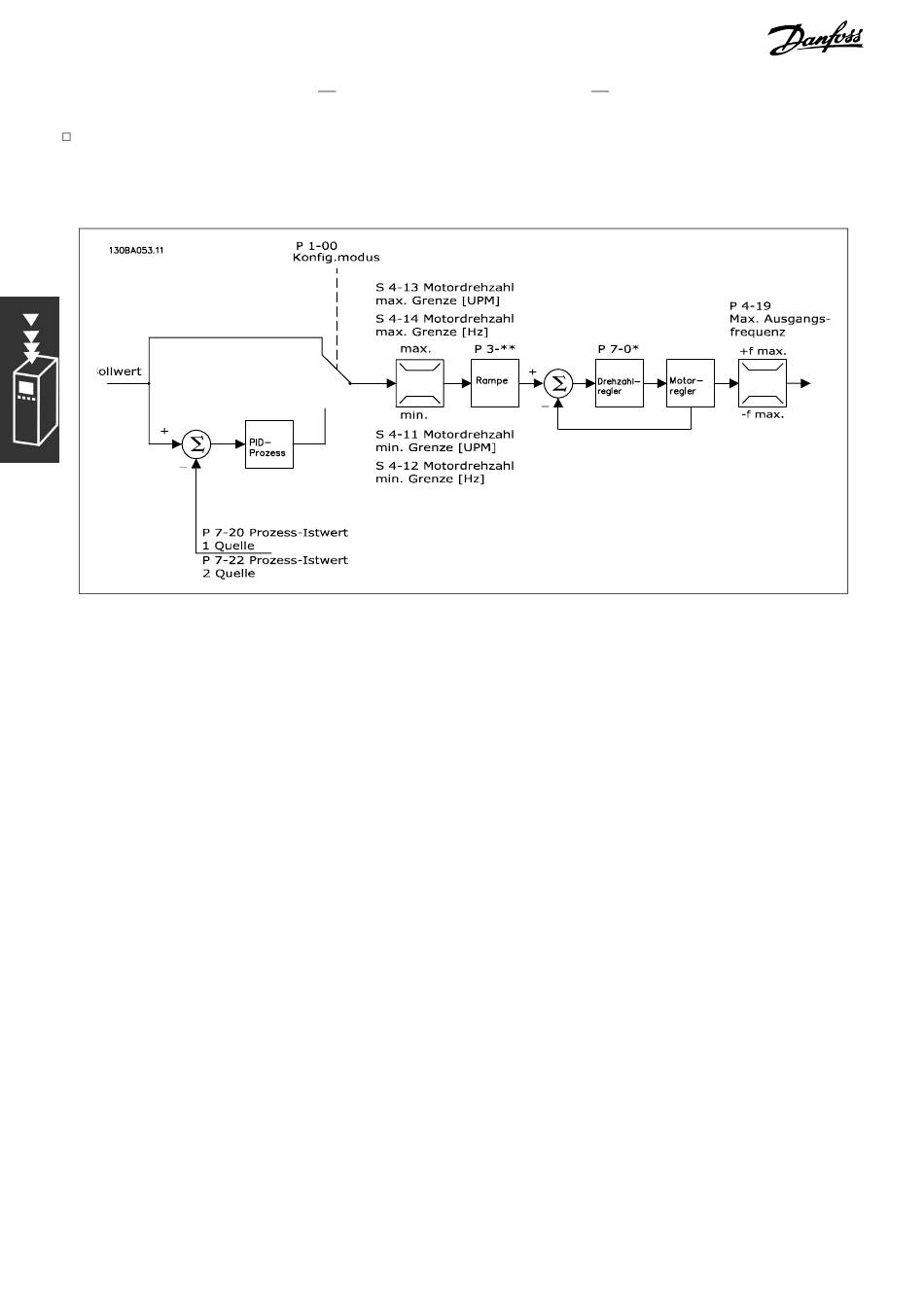

Regelungsstruktur bei Regelverfahren mit Fluxvektor ohne Geber (nur verfügbar in FC 302).
In der gezeigten Konfiguration ist Par. 1-01 Steuerprinzip auf "Fluxvektor ohne Geber [2]" und Par. 1-00
auf "Ohne Rückführung [0]" eingestellt. Der resultierende Sollwert wird entsprechend der angegebenen
Parametereinstellungen durch die Rampen- und Drehzahlbegrenzungen geführt.
Ein errechneter Drehzahlistwert wird zur Steuerung der Ausgangsfrequenz am Drehzahl-PID-Regler erzeugt.
Der Drehzahl-PID-Regler muss mit seinen Parametern P, I und D (Parametergruppe 7-0*) eingestellt werden.
Wählen Sie "PID-Prozess [3]" in Par. 1-00, um die Prozess-PID-Regelung zur Regelung mit
Rückführung (z.B. bei einer Druck- oder Durchflussregelung) zu verwenden. Die Parameter für
Prozess-PID-Regelung befinden sich in Parametergruppe 7-2* und 7-3*. .
