FC 300 Projektierungshandbuch
Das Ergebnis wird am LCP angezeigt,
7.
und der Frequenzumrichter geht in eine
unendliche Schleife.
Par. 14-22 wird automatisch auf Normal
8.
Betrieb zurückgestellt.
Nach einem Steuerkartentest sollte erneut die
Netzspannung abgeschaltet werden.

Ist der Test OK:

LCP-Anzeige:
Steuerkarte OK.
Netzversorgung trennen und Prüfstecker abziehen.
Die grüne LED auf der Steuerkarte leuchtet.

Weist der Test Fehler aus:

LCP-Anzeige:
E/A-Fehler der Steuerkarte. Gerät oder Steuerkarte
ersetzen. Die rote LED auf der Steuerkarte leuchtet.

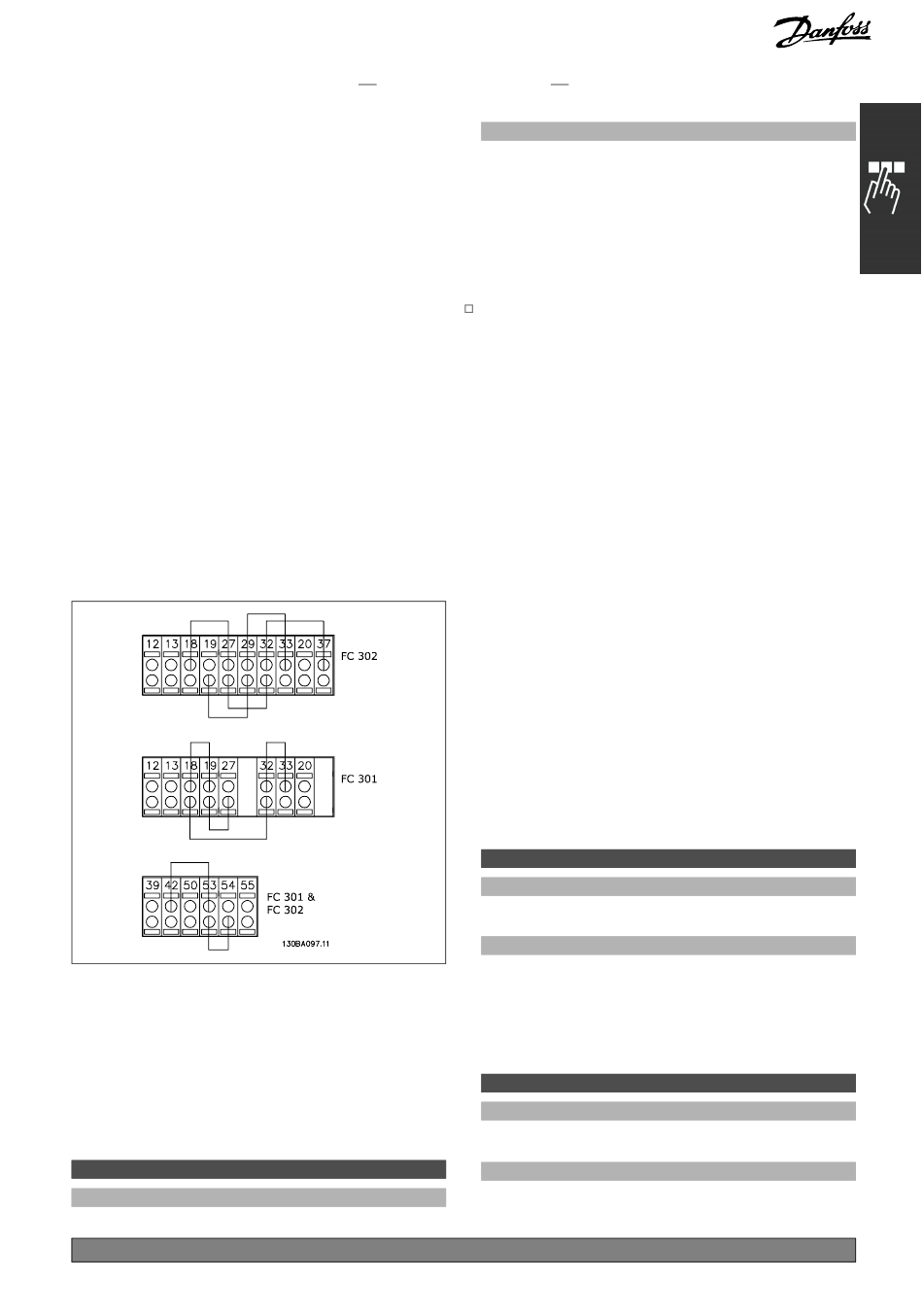

Prüfstecker (folgende Klemmen sind miteinander zu
verbinden): 18 - 27 - 32; 19 - 29 - 33; 42 - 53 - 54
Initialisierung [2] ist zu wählen, um alle
Parameterwerte auf die Werkseinstellung
zurückzusetzen (ausgenommen Par. 15-03, 15-04
und 15-06). Nach Auswahl von Initialisieren
ist der Frequenzumrichter aus- und wieder
einzuschalten. Der Parameter 14-22 stellt sich
selbst auf Normal Betrieb zurück.
14-25 Drehmom.grenze Verzögerungszeit
Option:
0 - 60 s
* Standardeinstellung( )
Programmieren
*
60 s
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Funktion:
Stellt der Frequenzumrichter fest, dass das
Ausgangsmoment die Momentgrenzen (Par. 4-16
und 4-17) innerhalb der eingestellten Zeit erreicht
hat, schaltet das Gerät nach Ablauf der Zeit ab. Die
Funktion wird durch Einstellung des Parameters
auf 60 s = AUS deaktiviert. Die thermische
Überwachung ist jedoch weiterhin aktiv.
14-3* Stromgrenze
Die Serie FC 300 hat einen integrierten
Stromgrenzenregler, der aktiviert wird, wenn
der Motorstrom und somit das Drehmoment
die in Parameter 4-16 und 4-17 eingestellten
Drehmomentgrenzen überschreitet. Bei Erreichen
der generatorischen oder motorischen Stromgrenze
versucht der Frequenzumrichter schnellstmöglich,
die eingestellten Drehmomentgrenzen wieder
zu unterschreiten, ohne die Kontrolle über
den Motor zu verlieren.
Solange der Stromgrenzenregler aktiv ist, kann der
Frequenzumrichter nur über einen Digitaleingang,
eingestellt auf Motorfreilauf (inv.) [2] oder
Motorfreilauf/Reset [3], gestoppt werden. Ein
Signal an den Klemmen 18 bis 33 wird erst
aktiv sein, wenn der Frequenzumrichter sich
außerhalb der Stromgrenze befindet.
Durch Verwendung eines Digitaleingangs, eingestellt
auf Motorfreilauf (inv.) [2] oder Motorfreilauf/Reset
[3], verwendet der Motor die Rampenzeit Ab
nicht, da der Frequenzumrichter im Freilauf ist.
Ist ein Schnellstopp erforderlich, benutzen Sie
die mechanische Bremsregelung zusammen mit
einer mit der Anwendung verbundenen externen
elektromechanischen Bremse.
14-30 Regler P-Verstärkung
Option:
0 - 500 %
Funktion:
Mit diesem Parameter kann der P-Anteil der
PI-Regelung des Stromgrenzenreglers optimiert
werden. Einstellung auf einen höheren Wert
bewirkt schnellere Reaktionen. Eine zu hohe
Einstellung führt jedoch zu Instabilität.
14-31 Regler I-Zeit
Option:
0,002 - 2,000 s
Funktion:
Mit diesem Parameter kann die Integrationszeit der
PI-Regelung des Stromgrenzenreglers optimiert
*
100 %
*
0,020 s
219
