FC 300 Projektierungshandbuch
Funktion:
Definiert die Anzahl der Motorpole (immer
eine gerade Zahl).
Pole ~n bei 50 Hz
n
2 2700 - 2880
4 1350 - 1450
6 700 - 960
Die Tabelle zeigt die typischen Nenndrehzahlen in
Abhängigkeit von der Anzahl der Pole. Für andere
Frequenzen ausgelegte Motoren müssen separat
definiert werden. Der angegebene Wert muss
eine gerade Zahl sein, da die Anzahl der Pole und
nicht die Anzahl der Polpaare eingegeben wird.
Par. 1-39 wird basierend auf Par. 1-23 und Par.
1-25 automatisch vom FC 300 angepasst.
1-40 Gegen-EMK bei 1000 UPM
Bereich:
10 - 1000 V
Funktion:
Definiert die Nenn-Gegen-EMK bei laufenden
Motor mit 1000 UPM.
Dieser Parameter ist nur aktiv, wenn Par. 1-10 auf [1]
PM, Vollpol (Permanentmagnetmotor) eingestellt ist.
1-41 Geber-Offset
Bereich:
0 - 65535 N.v.
Funktion:
Eingabe des richtigen Versatzwinkels zwischen dem
PM-Rotor und der Indexposition des installierten
Drehgebers/Resolvers. Der Wertbereich von 0 bis
65535 entspricht 0 - 2 * pi (Bogenmaß). Tipp:
Wenden Sie nach dem Start des Frequenzumrichters
DC-Halten an, und geben Sie den Wert von Par.
16-20 Rotor-Winkel in diesem Parameter ein.
Dieser Parameter ist nur aktiv, wenn Par. 1-10 auf [1]
PM, Vollpol (Permanentmagnetmotor) eingestellt ist.
1-5* Lastunabh. Einst.
Parameter zum Einstellen der lastunabhängigen
Kompensationen für den Motor.
1-50 Motormagnetisierung bei 0 UPM
Bereich:
0 - 300 %
Funktion:
Wird zusammen mit Par. 1-51 benutzt, um das
Drehmomentverhalten des Motors bei niedriger
* Standardeinstellung( )
Programmieren
~n bei 60 Hz
n
3250 - 3460
1625 - 1730
840 - 1153
*
500V
*
0N.v.
*
100%
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Drehzahl zu optimieren. Geben Sie den Wert als
Prozentsatz des Magnetisierungsnennstroms ein.
Eine zu niedrige Einstellung reduziert möglicherweise
das Drehmoment an der Motorwelle zu stark und
birgt die Gefahr des Durchsackens der Last.
1-51 Min. Drehzahl norm. Magnetis. [UPM]
Bereich:
0 - 300 UPM
Funktion:

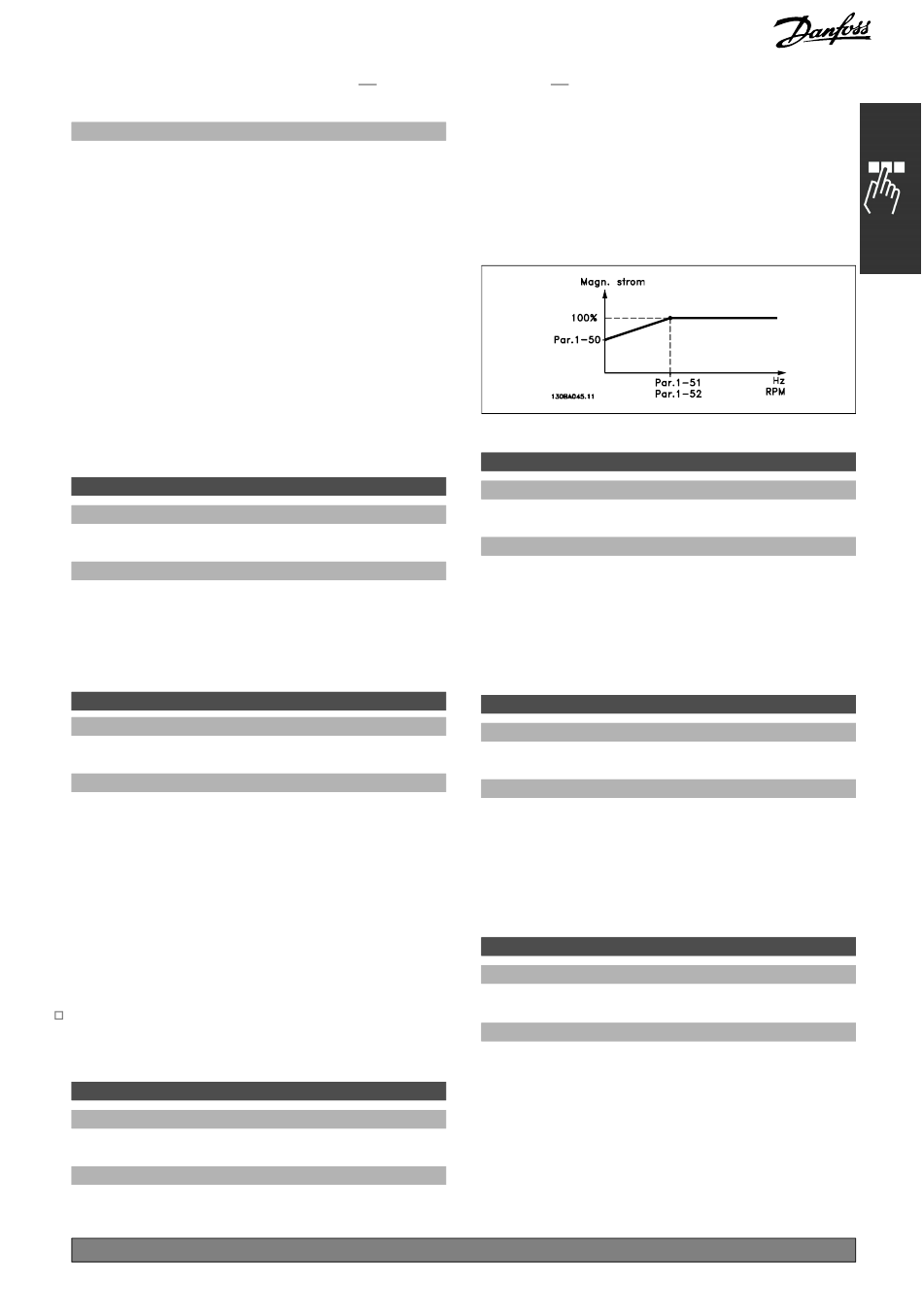

Wird zusammen mit Par. 1-50 benutzt (Siehe
Zeichnung bei Par. 1-50). Stellen Sie die
gewünschte Drehzahl als Eckpunkt ein. Wenn
die Drehzahl niedriger eingestellt ist als die
Schlupfdrehzahl des Motors, haben Par. 1-50
und Par. 1-51 keine Funktion.
1-52 Min. Drehzahl norm. Magnetis. [Hz]
Bereich:
0 - 10 Hz
Funktion:
Wird zusammen mit Par. 1-50 verwendet.
Siehe Zeichnung in Par. 1-50. Stellen Sie
die erforderliche Frequenz ein (für normalen
Magnetisierungsstrom). Wenn die Frequenz
niedriger als die Schlupffrequenz des Motors ist,
sind Parameter 1-50 und 1-51 deaktiviert.
1-53 Steuerprinzip Umschaltpunkt
Bereich:
4,0 - 50,0 Hz
Funktion:
Flux-Modellwechsel
Mit diesem Parameter ist es möglich, den
Umschaltpunkt anzupassen, bei dem der FC
302 das FLUX-Modell ändert. Dies ist Hilfreich
bei Anwendungen mit empfindlicher Drehzahl-
und Drehmomentregelung.
*
15UPM
*
0 Hz
*
6,7Hz
