FC 300 Projektierungshandbuch 3. Einführung zum FC 300
Steuerprinzip plus
In der in der obigen Abbildung gezeigten Konfiguration ist Par. 1-01 auf „VVC
Regelverfahren
[1]" und Par. 1-00 auf „Ohne Rückführung [0]" eingestellt. Der resultierende Soll-
wert wird in der Sollwertverarbeitung durch die Rampenbegrenzung und Drehzahlbegrenzung
geführt, bevor er an die Motorregelung übergeben wird. Das Ausgangssignal der Motorregelung
ist zusätzlich durch die maximale Frequenzgrenze Par. 4-19 begrenzt.
Wenn Par. 1-00 auf „Mit Drehgeber [1]" eingestellt ist, wird der resultierende Sollwert von der
3
Rampenbegrenzung an eine Drehzahl-PID-Regelung übergeben. Die Parameter für die Drehzahl-
PID-Regelung befinden sich in Parametergruppe 7-0*. Der resultierende Wert von dem PID-
Drehzahl-Regler wird ebenfalls durch die Frequenzgrenze Par. 4-19 beschränkt.
Wählen Sie „PID-Prozess [3]" in Par. 1-00, um die Prozess-PID-Regelung zur Regelung mit Rück-
führung (z. B. bei einer Druck- oder Durchflussregelung) zu verwenden. Die PID-Prozess-Para-
meter befinden sich in Parametergruppe 7-2* und 7-3*.

3.2.5. Regelungsstruktur bei Fluxvektor ohne Geber (nur FC 302)

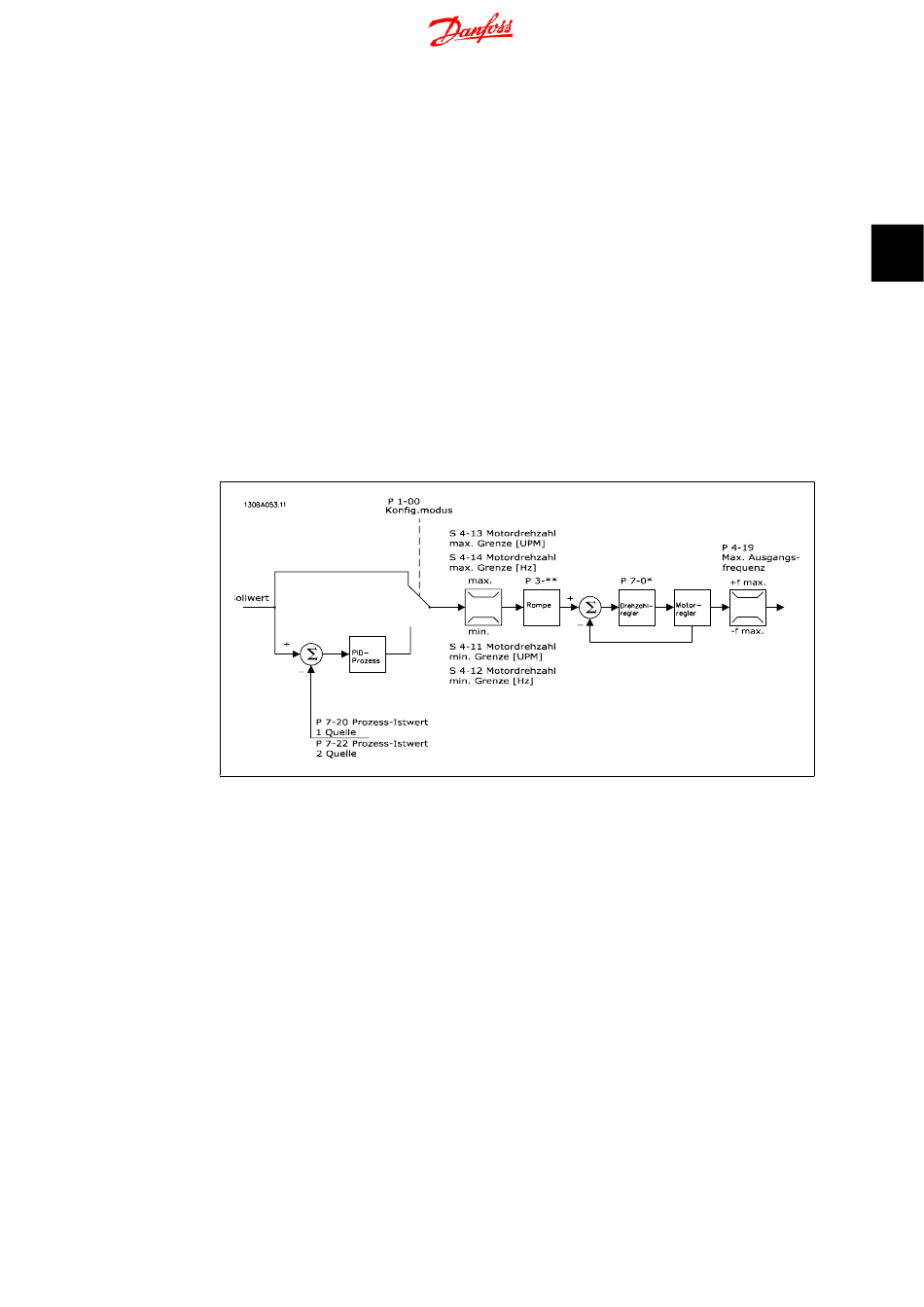

Regelungsstruktur bei Konfigurationen mit Fluxvektor ohne Geber (nur verfügbar bei FC 302).
Steuerprinzip
In der gezeigten Konfiguration ist Par. 1-01 auf „Fluxvektor ohne Geber [2]" und
Par.1-00 auf „Ohne Rückführung [0]" eingestellt. Der resultierende Sollwert wird entsprechend
der angegebenen Parametereinstellungen durch die Rampen- und Drehzahlbegrenzungen ge-
führt.
Ein errechneter Drehzahlistwert wird zur Steuerung der Ausgangsfrequenz am Drehzahl-PID-Reg-
ler erzeugt.
Der Drehzahl-PID-Regler muss mit seinen Parametern P, I und D (Parametergruppe 7-0*) einge-
stellt werden.
Wählen Sie „PID-Prozess [3]" in Par. 1-00, um die Prozess-PID-Regelung zur Regelung mit Rück-
führung (z. B. bei einer Druck- oder Durchflussregelung) zu verwenden. Die Parameter für
Prozess-PID-Regelung befinden sich in Parametergruppe 7-2* und 7-3*.
