FC 300 Projektierungshandbuch
Funktion:
Dieser Parameter wird nur verwendet, wenn Par.
1-10 auf [1] PM, Vollpol eingestellt ist.
Der Wert muss den Angaben auf dem Typenschild
des angeschlossenen Motors entsprechen.
Der Standardwert wird entsprechend der
Nennleistung des Geräts errechnet.
Par. 1-26 kann nicht bei laufendem Motor
geändert werden.
1-29 Autom. Motoranpassung
Option:
*
AUS
Komplette AMA
Reduzierte AMA
Funktion:
Wird die AMA-Funktion aktiviert, so misst der FC 300
bei stehendem Motor automatisch die benötigten
Motorparameter (Par.1-30 bis Par. 1-35). Die AMA
sichert eine optimale Motor-Performance. Die AMA
sollte an einem kalten Motor durchgeführt werden.
Wählen Sie Komplette AMA, wenn der
Frequenzumrichter eine automatische
Motoranpassung des Statorwiderstands R
des Rotorwiderstands R
x , der Rotorstreureaktanz X
1
Hauptreaktanz X vornehmen soll
h
FC 301: Die Komplette AMA umfasst keine
X -Messung, der X -Wert wird jedoch aus der
h h
Motordatenbank ermittelt. Par. 1-35 kann angepasst
werden, um optimale Startleistung zu erreichen.
Wählen Sie Reduz. AMA, wenn ein reduzierter
Test durchgeführt werden soll, bei dem nur der
Statorwiderstand R im System ermittelt wird.
s
Die AMA kann nicht durchgeführt werden,
während der Motor läuft.
Die AMA kann nicht bei permanent erregten
Motoren durchgeführt werden.
Aktivieren Sie die AMA-Funktion durch Drücken
von [Hand on] nach Auswahl von [1] oder
[2]. Siehe auch Abschnitt Automatische
Motoranpassung. Verläuft die Motoranpassung
normal, erscheint im Display, "AMA mit [OK]-Taste
beenden". Nach Drücken der [OK]-Taste ist der
Frequenzumrichter wieder betriebsbereit.
* Standardeinstellung( )
Programmieren
[0]
[1]
[2]
,
S
, der Statorstreureaktanz
r
und der
2
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
ACHTUNG!:
Es ist wichtig, dass zuvor die
Motornenndaten 1-2* vom Typenschild
korrekt eingegeben werden, da sie
in den AMA-Algorithmus einfließen. Für eine
optimale dynamische Motorleistung ist eine AMA
notwendig. Je nach Nennleistung des Motors kann
die Motoranpassung bis zu 10 Minuten dauern.
ACHTUNG!:
Während der AMA darf die Motorwelle
nicht angetrieben werden.
ACHTUNG!:
Ändert sich eine der Einstellungen
in Par. 1-2*, dann werden die
Werkseinstellungen für Par. 1-30 bis
1-39 wieder hergestellt und es ist gegebenenfalls
eine erneute AMA notwendig.
1-3* Erw. Motordaten
Die Motorersatzschaltbilddaten in Parameter
1-30 bis Par. 1-39 müssen dem jeweiligen Motor
entsprechend angepasst werden, um einen
optimalen Motorbetrieb zu gewährleisten. Die
Werkseinstellungen basieren auf typischen Daten
normaler Standardmotoren. Falsche Eingaben
können zu Fehlfunktionen oder ungewollten
Reaktionen des Antriebs führen.
Liegen die Ersatzschaltbilddaten nicht vor, wird
die Durchführung einer AMA (Automatische
Motoranpassung) empfohlen. Siehe Abschnitt
Automatische Motoranpassung. Im Zuge der
AMA werden bis auf das Trägheitsmoment des
Rotors und des Eisenverlustwiderstands (Par.
1-36) alle Motordaten angepasst.
Parameter 1-3* und 1-4* können bei laufendem
Motor nicht geändert werden.

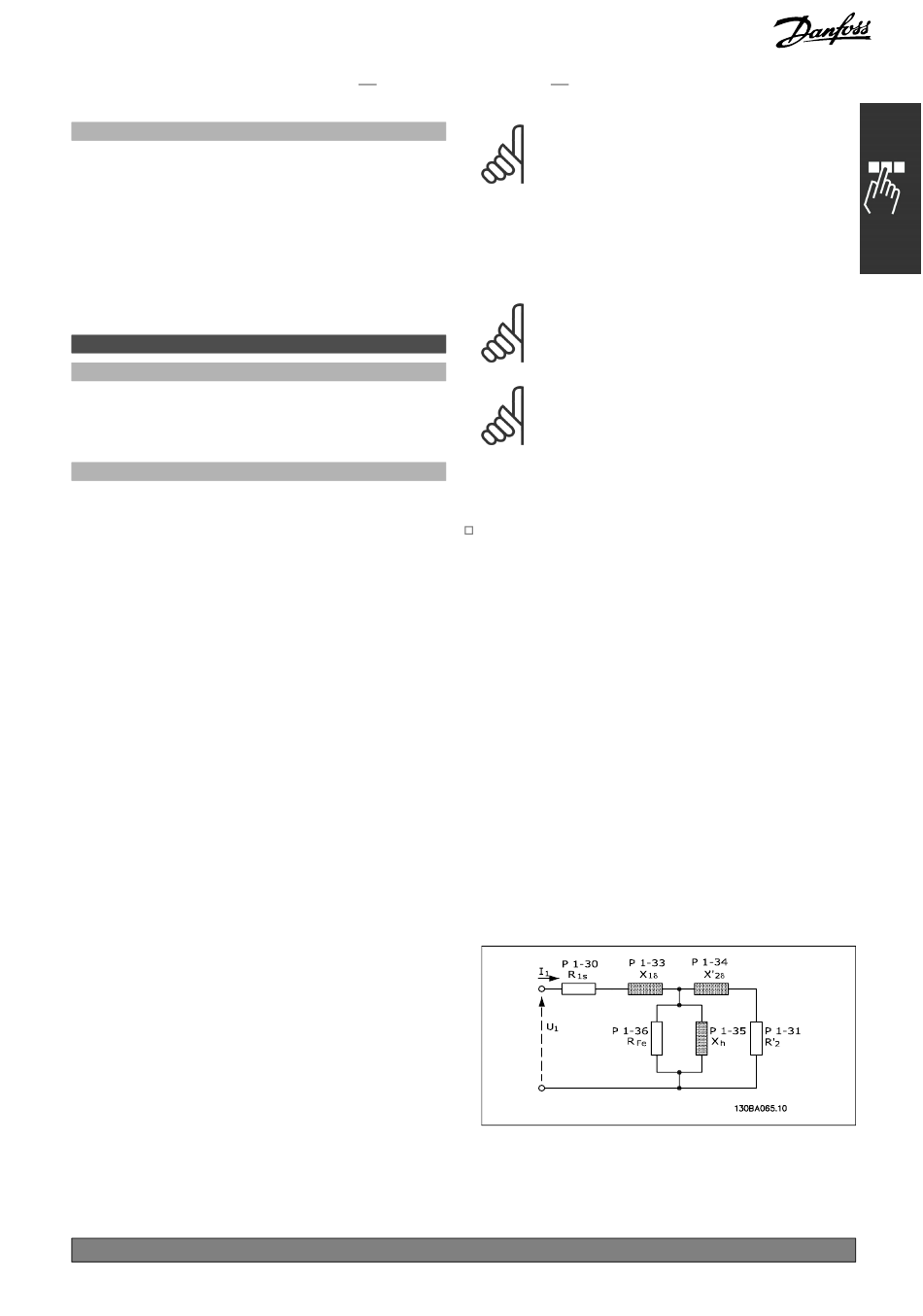

Ersatzschaltbild eines Asynchronmotors
