FC 300 Projektierungshandbuch

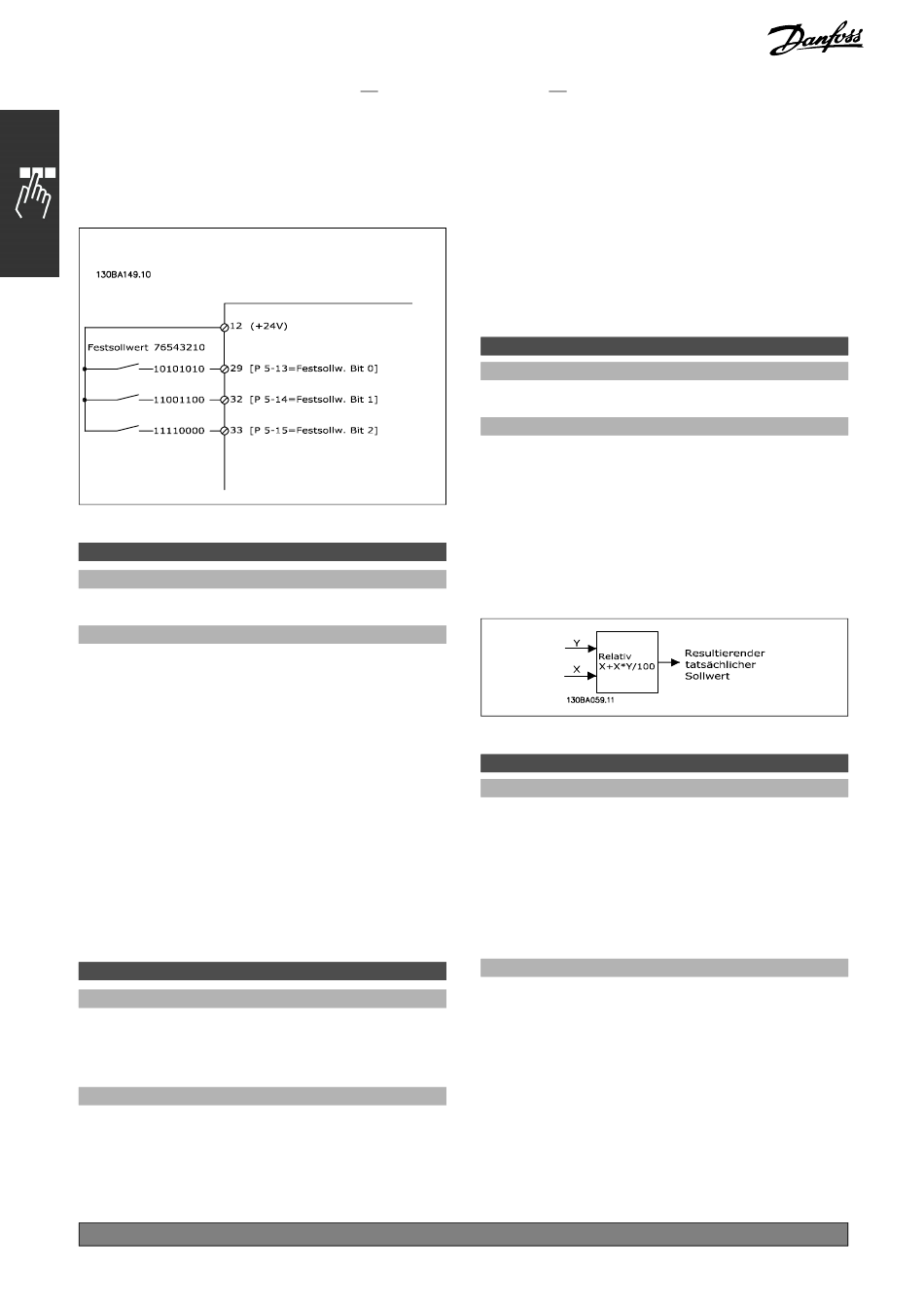

Festsollwerte über Digitaleingänge anzuwählen,
müssen Sie an den entsprechenden Digitaleingängen
Festsollwert Bit 0, 1, oder 2 wählen.
3-12 Frequenzkorrektur Auf/Ab
Bereich:
0.00 - 100.00%
Funktion:
In diesem Parameter kann ein relativer Prozentwert
definiert werden, der durch Aktivieren eines
Digitaleingangs dem aktuellen Sollwert hinzugefügt
oder davon abgezogen werden kann. Wenn
Frequenzkorrektur auf an einem der Digitaleingänge
(Par. 5-10 bis Par. 5-15) ausgewählt ist, wird der
Prozentsatz (relativ) beim Aktivieren des Eingangs
zum Gesamtsollwert addiert. Wenn über einen
der Digitaleingänge (Par. 5-10 bis Par. 5-15)
Frequenzkorrektur ab gewählt ist, dann wird
der Prozentwert (relativ) vom Gesamtsollwert
subtrahiert, wenn der Eingang aktiv ist.
Erweiterte Funktionalität kann mit der
DigiPot-Funktion erreicht werden. Siehe
Parametergruppe 3-9*.
3-13 Sollwertvorgabe
Option:
*
Umschalt. Hand/Auto
Fern
Ort
Funktion:
Bestimmt, welcher resultierende Sollwert aktiv ist.
Bei Umschalt. Hand/Auto
•
sich der resultierende Sollwert danach,
ob der Frequenzumrichter im Hand- oder
Auto-Betrieb ist. Bei Auswahl „Fern" erfolgt
* Standardeinstellung( )
164
Programmieren
*
0.00%
[0]
[1]
[2]
[0] richtet
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
die Sollwertvorgabe in beiden Betriebsarten
über Fern, bei „Ort" immer über LCP.
Fern [1] ist zu wählen, um den Fernsollwert
•
im Hand- wie auch im automatischen
Modus zu verwenden.
Ort [2] ist zu wählen, um den Ortsollwert im
•
Hand- wie auch im automatischen Modus (Par.
3-14, Relativer Festsollwert) zu verwenden.
3-14 Relativer Festsollwert
Bereich:
-100.00 - 10000.00 %
Funktion:
Definiert einen Festsollwert (in %), der als
variabler Wert (definiert in Par. 3-18 und in der
Abbildung unten als Y bezeichnet) zum momentanen
Sollwert addiert wird. Diese Summe (Y) wird mit
dem tatsächlichen Sollwert (X in der Abbildung
unten) multipliziert, und das Ergebnis wird zum
tatsächlichen Sollwert addiert (X+X*Y/100).
3-15 Variabler Sollwert 1
Option:
Deaktiviert
*
Analogeingang 53
Analogeingang 54
Pulseingang 29 (nur FC 302)
Pulseingang 33
Bus Ort-Sollwert
Digitalpoti
Funktion:
Bis zu drei variable Sollwertsignale können addiert
werden, um den eigentlichen Sollwert zu bilden.
Dieser Parameter bestimmt, welcher
Sollwerteingang als Quelle des ersten
Sollwertsignals zu behandeln ist.
Par. 3-15 kann nicht bei laufendem Motor
eingestellt werden.
*
0.00%
[0]
[1]
[2]
[7]
[8]
[11]
[20]
