FC 300 Projektierungshandbuch
FC 300 auswählen
Leistungsreduzierung beim Betrieb mit
niedriger Drehzahl
Ist ein Motor an einen Frequenzumrichter angeschlossen, so ist zu prüfen, ob die Kühlung des Motors
ausreicht, da im niedrigen Drehzahlbereich der Ventilator des Motors die Kühlluft nicht in ausreichender Menge
zuführen kann. Dieses Problem tritt speziell bei Anwendungen mit konstantem Lastmoment auf (z.B. bei einem
Förderband). Die verringerte Kühlung bestimmt, welcher Motorstrom bei kontinuierlichem Betrieb zulässig
ist. Soll der Motor kontinuierlich mit weniger als der Hälfte der Nenndrehzahl laufen, so muss dem Motor
zusätzliche Kühlluft zugeführt werden (oder es ist ein für diese Betriebsart geeigneter Motor zu verwenden).
Alternativ kann auch die relative Belastung des Motors verringert werden, indem man einen größeren Motor
einsetzt, was jedoch auch durch die Leistungsgröße des Frequenzumrichters eingeschränkt ist.
Leistungsreduzierung bei Installation
langer Motorkabel oder bei Kabeln mit
größerem Querschnitt
Der FC 302 kann maximal mit 300 m nicht abgeschirmtem und 150 m abgeschirmten
Motorkabel betrieben werden. Der FC 301kann maximal mit 75 m nicht abgeschirmten
und 50 m abgeschirmten Motorkabel betrieben werden.
Der Frequenzumrichter ist für den Betrieb mit einem Motorkabel mit Nennquerschnitt ausgelegt.
Soll ein Kabel mit größerem Querschnitt eingesetzt werden, ist der Ausgangsstrom um 5 % für
jede Stufe, um die der Kabelquerschnitt erhöht wird, zu reduzieren.
(Ein größerer Kabelquerschnitt bedeutet einen kleineren kapazitiven Widerstand und
damit einen erhöhten Ableitstrom gegen Erde).

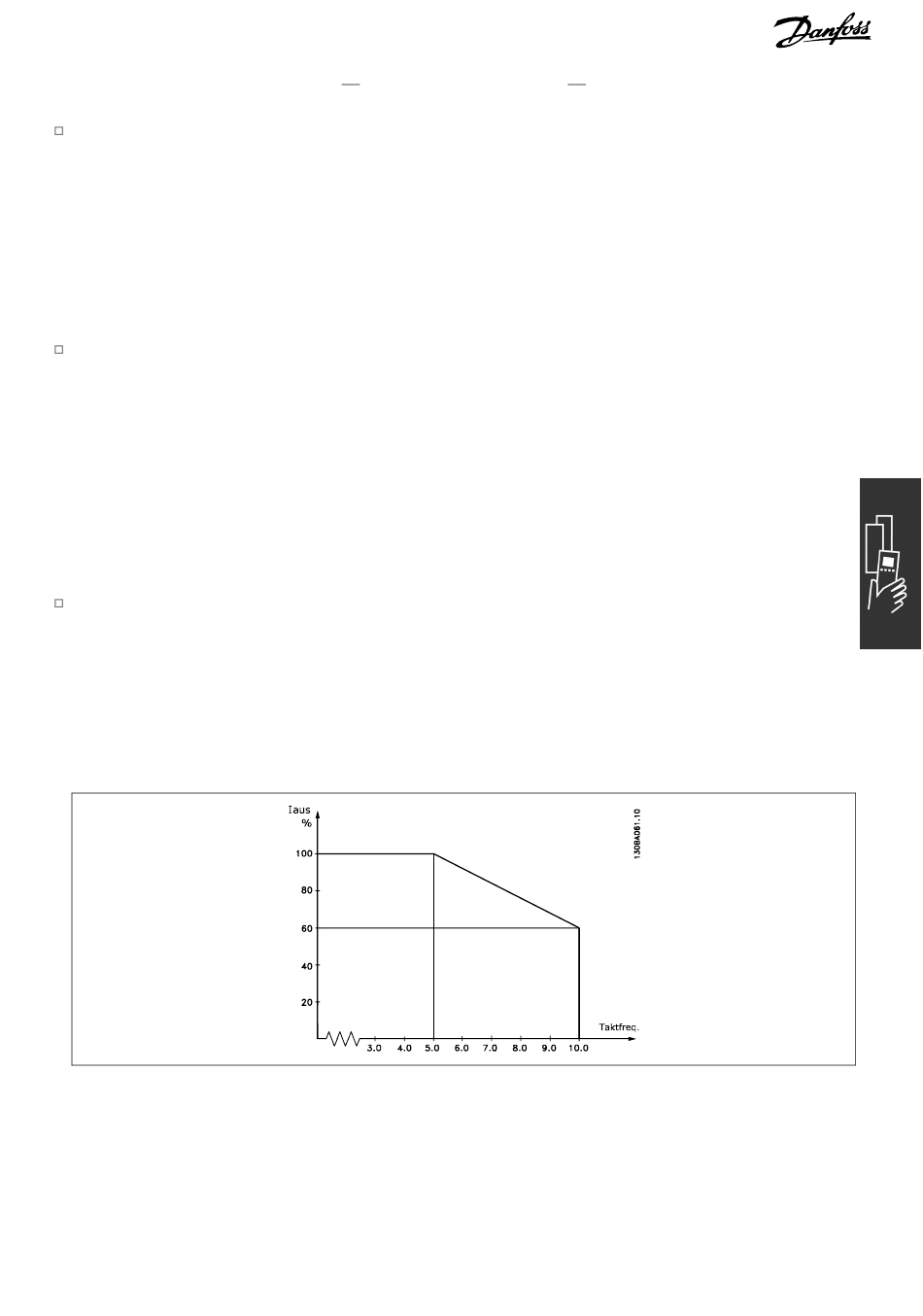

Temperaturabhängige Taktfrequenz
Diese Funktion ermöglicht die höchstmögliche Taktfrequenz ohne thermische Überlastung
des Frequenzumrichters. Die innere Temperatur bestimmt, ob die Taktfrequenz der Last, der
Umgebungstemperatur, der Netzspannung oder der Kabellänge angepasst werden muss.
Anhand der internen Temperaturmessung wird die Taktfrequenz des Wechselrichters
auf den maximal möglichen Wert angepasst.
Die Taktfrequenz wird in Par. 14-01 festgelegt.
69
