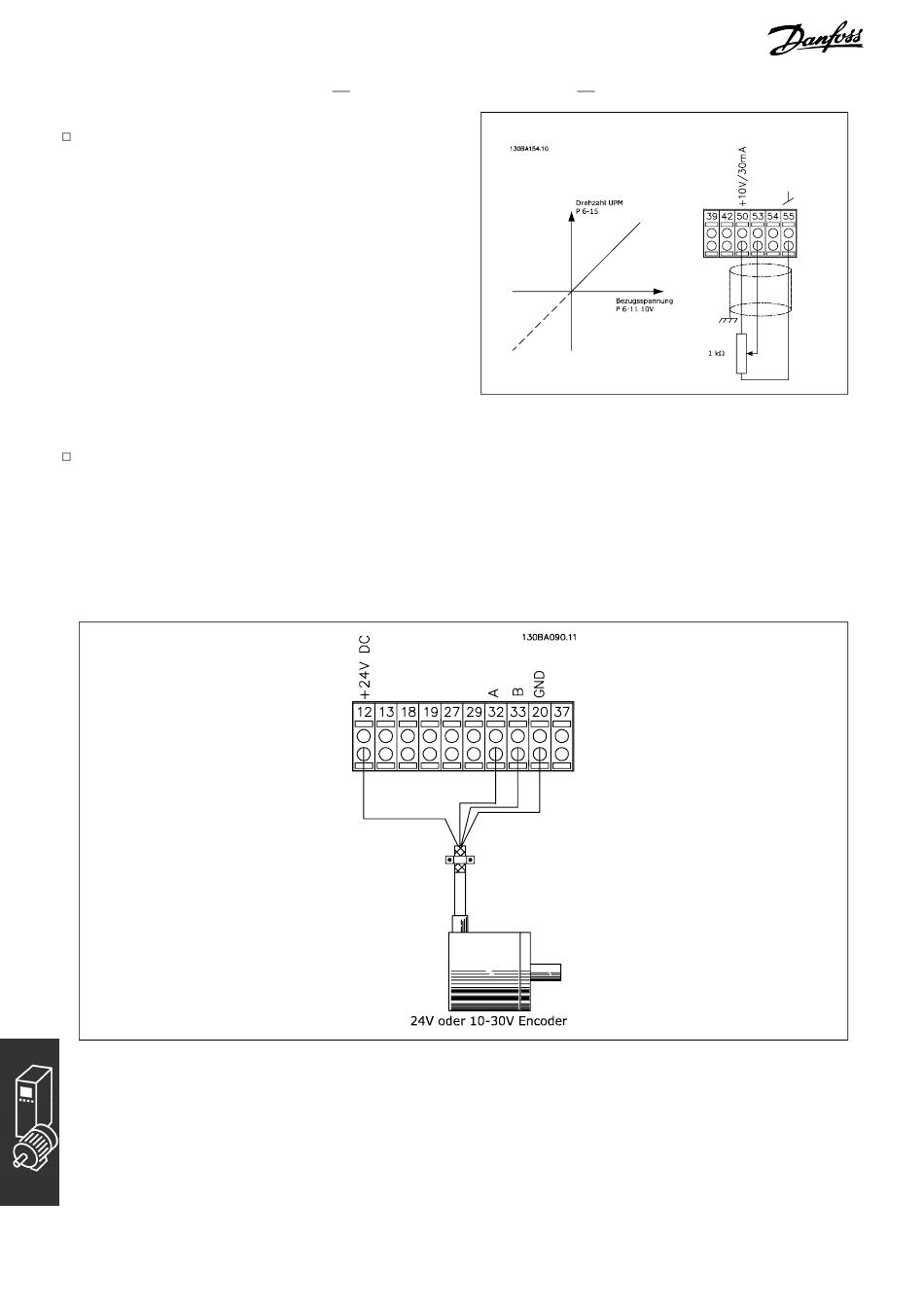

Potentiometer Sollwert

Spannungssollwert über ein Potentiometer.
Par. 3-15 Variabler Sollwert 1 =
Analogeingang 53
Par. 6-10 Klemme 53 Skal. Min.
Spannung = 0 Volt
Par. 6-11 Klemme 53 Skal. Max. Spannung
= 10 Volt (Spannung)
Par. 6-14 Klemme 53 Skal. Min.-Soll/Istwert
Wert = 0 UPM
Par. 6-15 Klemme 53 Skal. Max.-Soll/Istwert
Wert = 1500 UPM
Schalter S201 = AUS (U)

Drehgeberanschluss

Die folgenden Abbildungen zeigen die verschiedenen Möglichkeiten einen inkrementalen HTL-
oder TTL-Drehgeber an den FC 300 anzuschliessen. Siehe auch Abschnitt "PID-Drehzahlregelung"
im Kapitel Einführung zum FC 300. Vor der Konfiguration des Drehgebers werden die
Grundeinstellungen für eine Drehzahlregelung mit Rückführung gezeigt.

Drehgeberverbindung zum FC 302

Geberanschluss am FC 302 (24 V-HTL Gebertyp)
