FC 300 Projektierungshandbuch

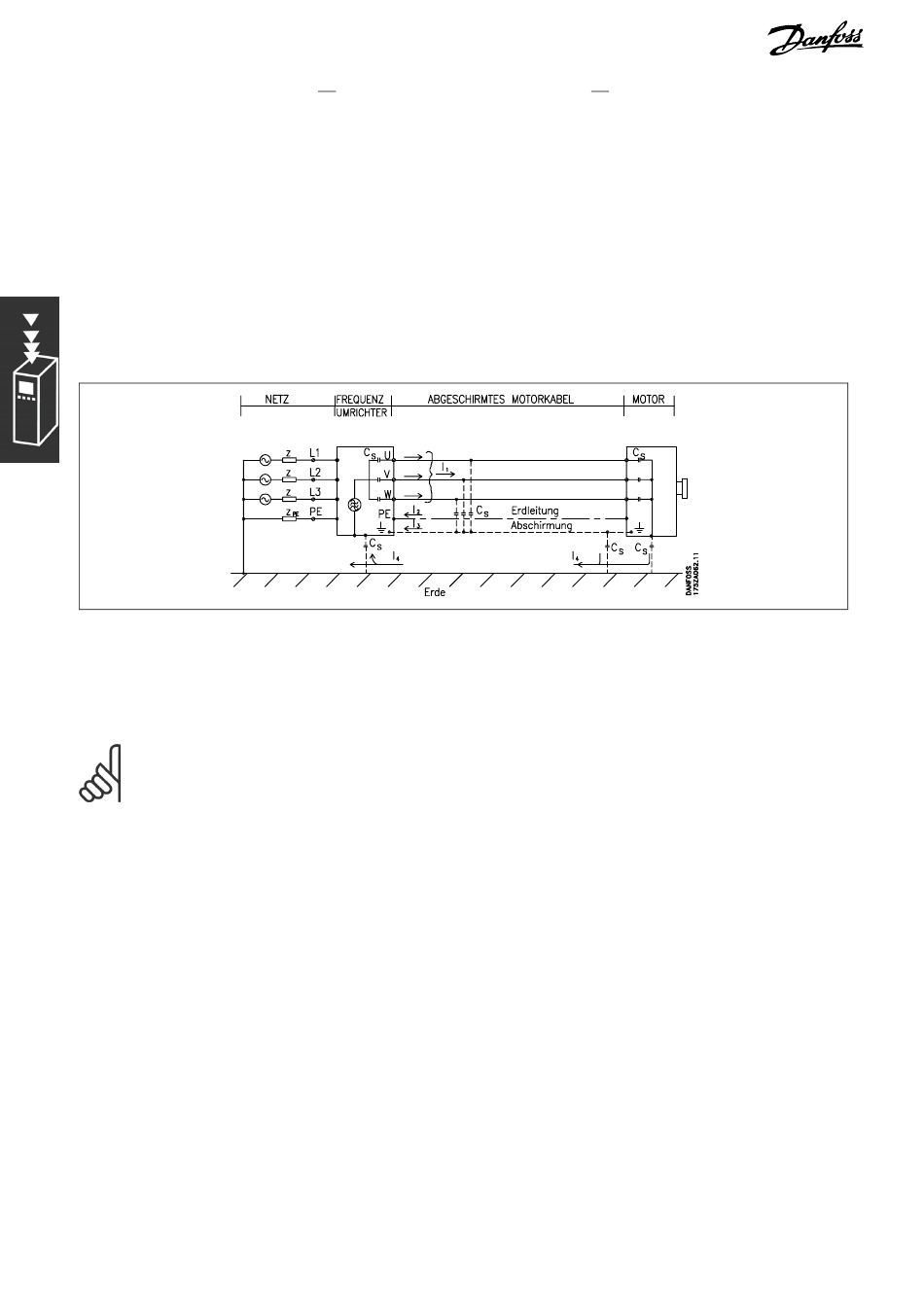

Abschirmung (I ) direkt zurück zum Gerät fließen. Es verbleibt dann gemäß der nachfolgenden Zeichnung im
3
Prinzip nur ein Ableitstrom (I
Die Abschirmung verringert zwar die über die Luft abgestrahlten Störungen, erhöht jedoch die
Niederfrequenzstörungen in der Netzzuleitung. Die Motorkabel-Abschirmung muss an das Gehäuse des
Frequenzumrichters sowie an das Motorgehäuse angeschlossen sein. Um verdrillte Abschirmungsenden
(Pigtails) zu vermeiden, geschieht dies am Besten durch die Verwendung von Schirmbügeln. Diese erhöhen
die Abschirmungsimpedanz bei höheren Frequenzen, wodurch der Abschirmungseffekt reduziert wird.
Wenn abgeschirmte Kabel für Profibus, serielle Schnittstelle, Relais, Steuerkabel und Bremse verwendet
werden, ist die Abschirmung an beiden Enden niederimpedant mit Masse zu verbinden. In gewissen Fällen
kann jedoch eine Unterbrechung der Abschirmung erforderlich sein, um Stromschleifen zu vermeiden.
In den Fällen, in denen die Montage der Abschirmung über eine Montageplatte für den Frequenzumrichter
vorgesehen ist, muss diese Montageplatte aus Metall gefertigt sein, da die Ableitströme zum Gerät
zurückgeführt werden müssen. Außerdem muss stets ein guter elektrischer Kontakt von der Montageplatte
durch die Montageschrauben zur Masse des Frequenzumrichters gewährleistet sein.
ACHTUNG!:
Bei Verwendung nicht abgeschirmter Kabel sind bestimmte emissionsbezogene Anforderungen
nicht erfüllt. Es müssen gegebenenfalls zusätzliche EMV-Maßnahmen vorgesehen werden.
Die immunitätsbezogenen Anforderungen sind jedoch erfüllt.
Um das Störniveau des gesamten Systems (Frequenzumrichter + Anlage) von vornherein weitestgehend zu
reduzieren, ist es wichtig, dass die Motorkabel und etwaige Bremsleitungen so kurz wie möglich gehalten
werden. Steuerleitungen und Buskabel dürfen nicht gemeinsam mit Motorkabeln und Bremsleitungen verlegt
werden. Funkstörungen über 50 MHz (Luftstrahlung) werden insbesondere von der Regelelektronik erzeugt.
44
Einführung zum FC 300
), der vom abgeschirmten Motorkabel über die Erde zurückfließen muss.
4
