Thermischer Motorschutz

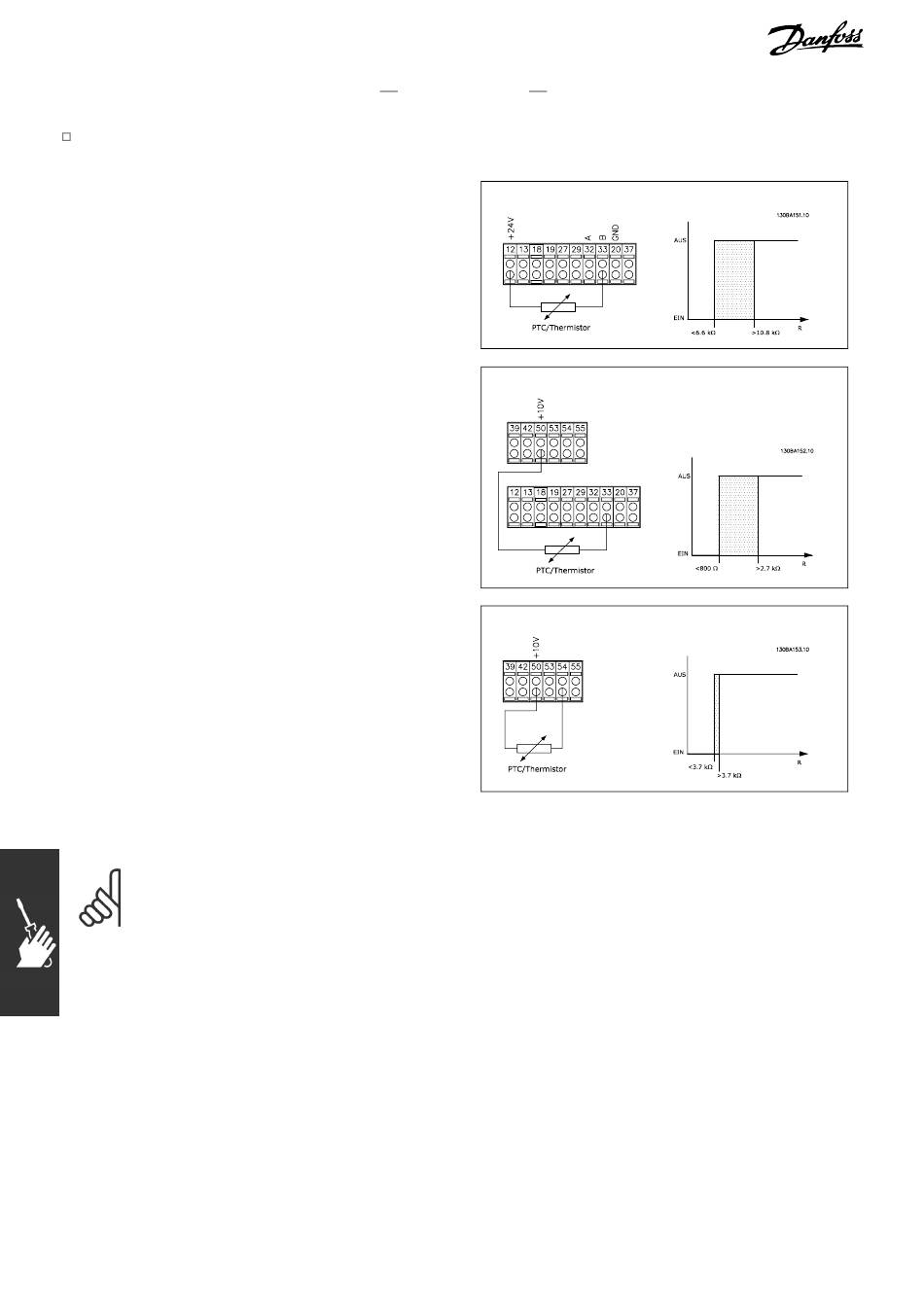

Anschluss eines thermischen Motorschutzes (PTC oder "Klixon"-Öffner-Schalter):
Verwenden eines Digitaleingangs und einer
24-V-Stromversorgung:
Beispiel: Frequenzumrichter schaltet bei zu
hoher Motortemperatur ab
Parametereinstellung:
Par. 1-90 Thermistor Abschalt. [2]
Par. 1-93 Digitaleingang [6]
Verwenden eines Digitaleingangs und einer
10-V-Stromversorgung:
Beispiel: Frequenzumrichter schaltet bei zu
hoher Motortemperatur ab
Parametereinstellung:
Par. 1-90 Thermistor Abschalt. [2]
Par. 1-93 Digitaleingang [6]
Verwenden eine Analogeingangs und einer
10-V-Stromversorgung:
Beispiel: Frequenzumrichter schaltet bei zu
hoher Motortemperatur ab
Parametereinstellung:
Par. 1-90 Thermistor Abschalt. [2]
Par. 1-93 Analogeingang 54 [2]
(Schalter S202 auf OFF)
ACHTUNG!:
Überprüfen Sie ob die verwendete Versorgungsspannung mit den Spezifikationen des
eingesetzten Motorschutzelementes übereinstimmt.
