FC 300 Projektierungshandbuch
Installieren

RS 485-Busanschluss

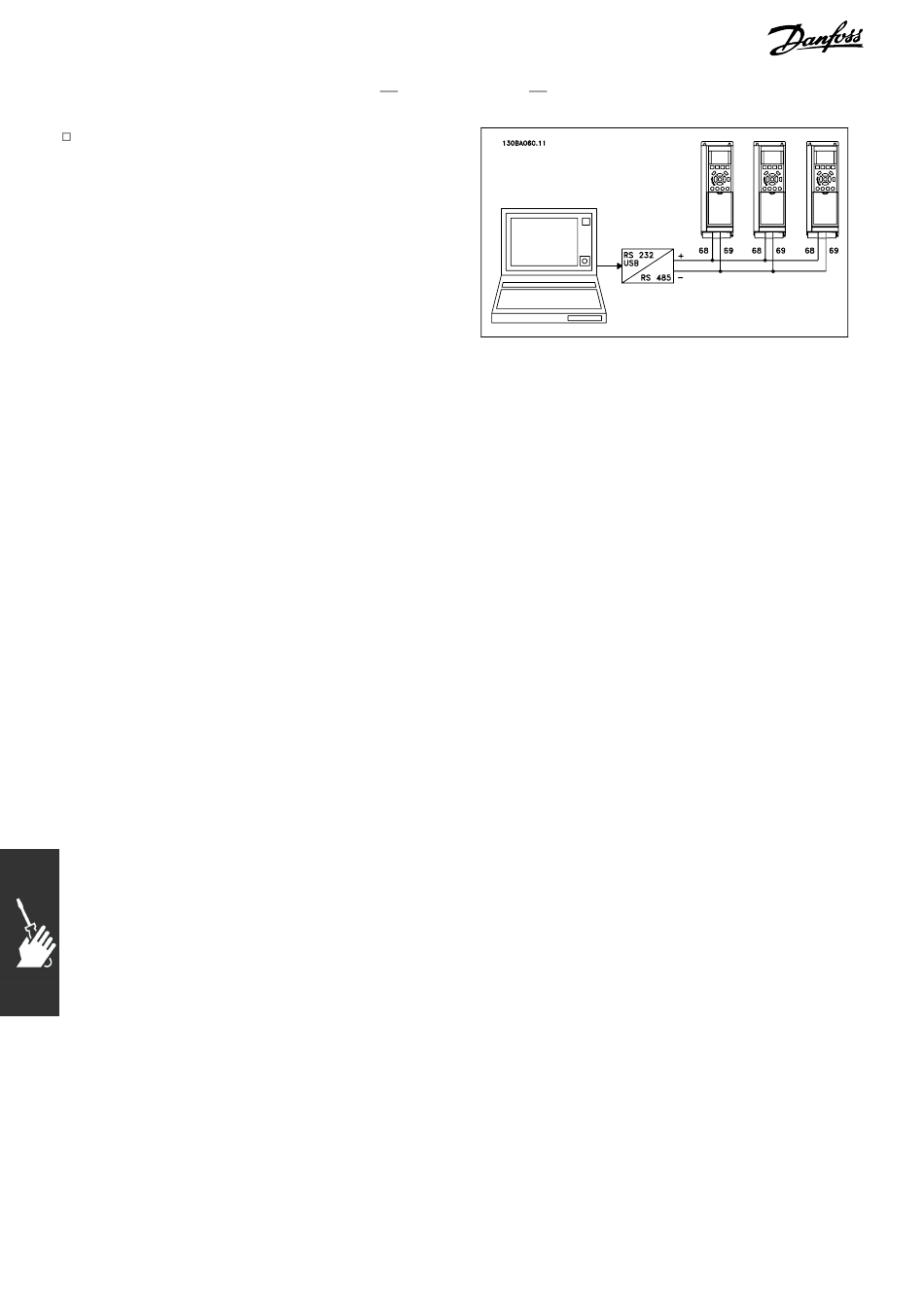

Ein oder mehrere Frequenzumrichter können
mittels der seriellen Standardschnittstelle an einen
RS485-Master oder über Umrichter an einen PC
angeschlossen werden. Klemme 68 ist an das
P-Signal (TX+, RX+) und Klemme 69 an das
N-Signal (TX-, RX-) anzuschließen.
Sollen mehrere Frequenzumrichter angeschlossen
werden, sind die Schnittstellen parallel zu
verdrahten (RS485 Bus).
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein
großflächiger Potentialausgleich vorzusehen ist. Zur Vermeidung von Potentialausgleichsströmen
über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme
61: Intern über RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS 485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen
werden. Hierzu ist Schalter S801 auf der Steuerkarte auf "ON" zu stellen.
Nähere Informationen finden Sie im Abschnitt Schalter S201, S202 und S801.
