FC 300 Projektierungshandbuch
Leistung
Drehzahl
Drehmoment
Funktion:
Dieser Parameter definiert die Funktion des
Pulsausgangs 27. Diese Funktion wird nur
ausgeführt, wenn Par. 5-01 auf "Ausgang"
steht. Der Parameter kann bei laufendem
Motor nicht eingestellt werden.
5-62 Ausgang 27 Max. Frequenz
Bereich:
0 - 32000 Hz
Funktion:
Parameter zum Skalieren der Max.-Frequenz
des Pulsausgangs 27. Der angegebene Wert
bezieht sich auf die gewählte Funktion in Par.
5-60. Der Parameter kann nicht bei laufendem
Motor eingestellt werden.
5-63 Klemme 29 Pulsausgang
Option:
*
Ohne Funktion
Ausgangsfrequenz
Sollwert
Istwert
Motorstrom
Mom. relativ zu Max.
Mom. relativ zu Nenn.
Leistung
Drehzahl
Drehmoment
Funktion:
Dieser Parameter definiert die Funktion des
Pulsausgangs 29. Diese Funktion wird nur
ausgeführt, wenn Par. 5-02 auf „Ausgang"
steht. Dieser Parameter kann bei laufendem
Motor nicht eingestellt werden.
Dieser Parameter ist nur bei FC 302 verfügbar.
5-65 Ausgang 29 Max. Frequenz
Bereich:
0 - 32000 Hz
Funktion:
Parameter zum Skalieren der Max.-Frequenz
des Pulsausgangs 29. Der angegebene Wert
bezieht sich auf die gewählte Funktion in Par.
5-63. Der Parameter kann nicht bei laufendem
Motor eingestellt werden.
* Standardeinstellung( )
Programmieren
[106]
[107]
[108]
*
5000Hz
[0]
[100]
[101]
[102]
[103]
[104]
[105]
[106]
[107]
[108]
*
5000Hz
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss

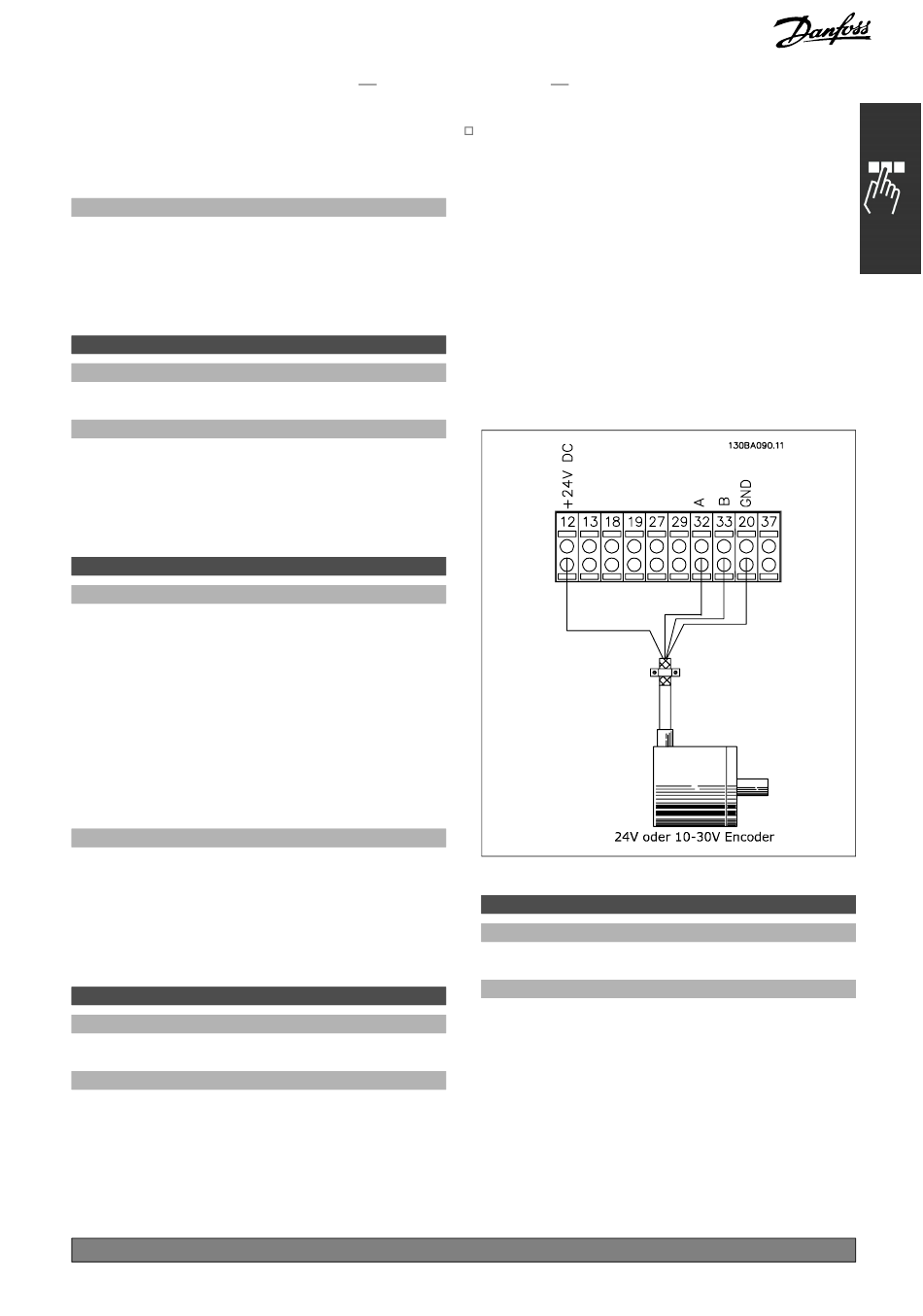

5-7* 24V Drehgeber
Für Regelungen mit Drehzahl-Istwertrückführung
kann ein HTL-Inkrementalgeber an Klemme 13 (24
V DC-Versorgung), Klemme 32 (Kanal A), Klemme
33 (Kanal B) und Klemme 20 (GND) angeschlossen
werden. Die Digitaleingänge 32/33 sind aktiv für
Drehgebereingänge, wenn 24V/HTL-Drehgeber
in Par. 1-02 oder Par. 7-00 gewählt ist. Der
verwendete Drehgeber hat zwei Kanäle (A und
B) und wird mit 24 V betrieben.
Max. Eingangsfrequenz der Drehgebere-
ingänge: 110 kHz.
Diese Parameter sind nur bei FC 302 verfügbar.
5-70 Kl. 32/33 Drehgeber Aufl. [Pulse/U]
Bereich:
128 - 4096 PPR
Funktion:
Geben Sie die Auflösung des verwendeten
Drehgebers in Pulsen pro Umdrehung ein. Klemme
32 (A) und 33 (B) sind auf „Ohne Funktion" zu
stellen (siehe Par 5-14/5-15)! Der Parameter kann
nicht bei laufendem Motor eingestellt werden.
*
1024PPR
