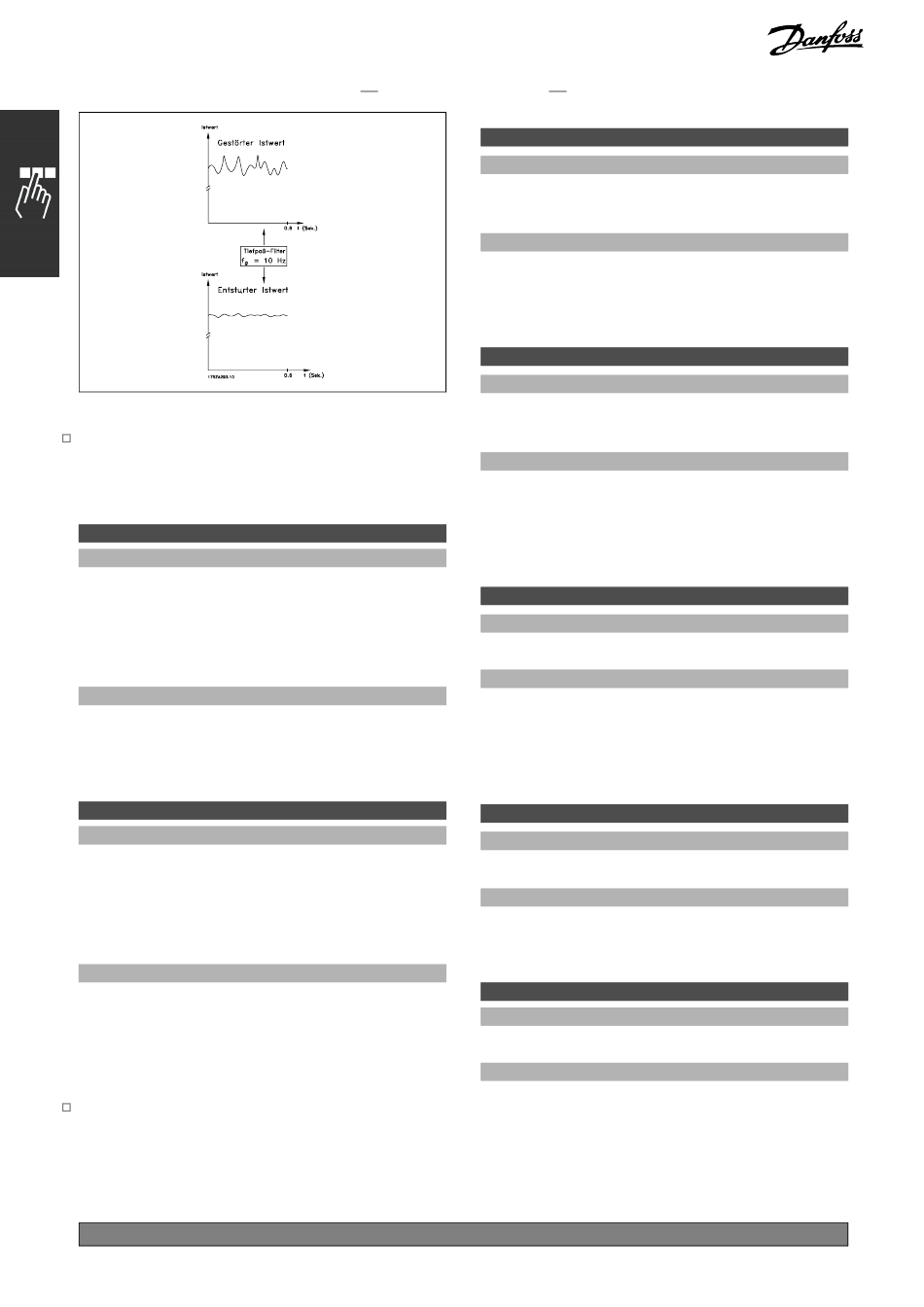

FC 300 Projektierungshandbuch
7-2* PID-Prozess Istw.
Definiert die Ressourcen für die Istwertrück-
führung an die PID-Prozessregelung und die
Verarbeitung des Istwerts.
7-20 PID-Prozess Istwert 1
Option:
*
Keine Funktion
Analogeingang 53
Analogeingang 54
Pulseingang 29 (nur FC 302)
Pulseingang 33
Funktion:
Aus zwei verschiedenen Istwertsignalen kann
der tatsächliche Istwert gebildet werden. Dieser
Parameter bestimmt, welcher Eingang als Quelle
des ersten Istwertsignals betrachtet wird.
7-22 PID-Prozess Istwert 2
Option:
*
Keine Funktion
Analogeingang 53
Analogeingang 54
Pulseingang 29
Pulseingang 33
Funktion:
Aus zwei verschiedenen Istwertsignale kann der
tatsächliche Istwert gebildet werden. Dieser
Parameter bestimmt, welcher Eingang auf
dem Frequenzumrichter als Quelle des ersten
Istwertsignals betrachtet wird.
7-3* PID-Prozessregler
Parameter zum Konfigurieren der PID-
Prozessregelung.
* Standardeinstellung( )
190
Programmieren
[0]
[1]
[2]
[3]
[4]
[0]
[1]
[2]
[3]
[4]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
7-30 Auswahl Normal-/Invers-Regelung
Option:
*
Normal
Invers
Funktion:
Es kann hier gewählt werden, ob die Prozessregelung
die Ausgangsfrequenz erhöhen/verringern soll. Zu
diesem Zweck wird eine Differenz zwischen dem
Sollwertsignal und dem Istwertsignal vorgegeben.
7-31 PID-Prozess Anti-Windup
Option:
*
Aus
Ein
Funktion:
Mit diesem Parameter kann gewählt werden,
ob die Prozessregelung die Regulierung einer
Regelabweichung fortsetzen soll, auch wenn
es nicht möglich ist, die Ausgangsfrequenz
weiter zu erhöhen/zu verringern.
7-32 PID-Prozess Reglerstart bei
Bereich:
0 - 6000 UPM
Funktion:
Bei einem Startsignal reagiert der Frequenzumrichter
auf die Rampe mit einer Drehzahlregelung ohne
Istwertrückführung und wechselt erst bei
Erreichen der programmierten Startdrehzahl
zur Prozessregelung.
7-33 PID-Prozess P-Verstärkung
Bereich:
0,00 - 10,00 N.v.
Funktion:
Die Proportionalverstärkung zeigt an, wie oft
die Abweichung zwischen Soll- und Istwertsignal
angewendet werden soll.
7-34 PID-Prozess I-Zeit
Bereich:
0.01 - 10000.00
Funktion:
Der Integrator liefert eine steigende Verstärkung
bei konstanter Abweichung zwischen Soll- und
Istwertsignal. Die Integrationszeit, die der
[0]
[1]
[0]
[1]
*
0UPM
*
0,01N.v.
*
10000,00s
