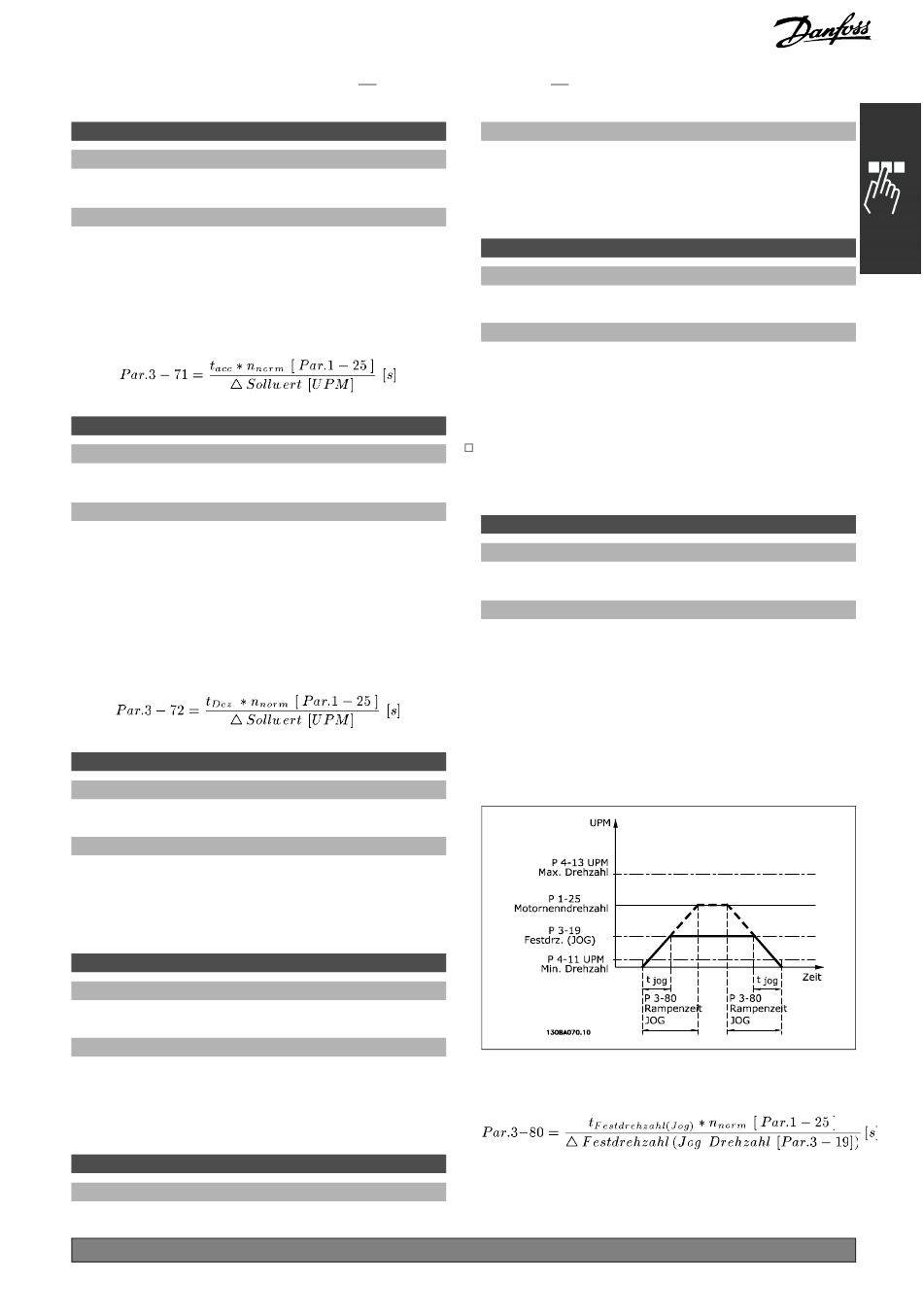

FC 300 Projektierungshandbuch
3-71 Rampenzeit Auf 4
Bereich:
0.01 - 3600.00 s (Abhängig vom Gerät)
Funktion:
Die Rampenzeit Auf ist die Beschleunigungszeit von
0 UPM bis zur Motornenndrehzahl n
vorausgesetzt der Ausgangsstrom erreicht nicht die
Drehmomentgrenze (eingestellt in Par. 4-16). Der
Wert 0,00 entspricht 0,01 s im Drehzahlmodus.
3-72 Rampenzeit Ab 4
Bereich:
0,01 - 3600,00 s (Abhängig vom Gerät)
Funktion:
Die Rampenzeit Ab ist die Verzögerungszeit von
der Motornenndrehzahl n
vorausgesetzt es tritt keine Überspannung aufgrund
von generatorischem Betrieb des Motors auf bzw. es
wird nicht die Momentengrenze erreicht (eingestellt
in Par. 4-17). Der Wert 0,00 entspricht 0,01 s im
Drehzahlmodus. Siehe Rampenzeit Auf in Par. 3-71.
3-75 S-Form Anfang (Rampe Auf 4)
Bereich:
1 - 99%
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 4 (Par. 3-71) bei langsam ansteigendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-76 S-Form Ende (Rampe Auf 4)
Bereich:
1 - 99%
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 4 (Par. 3-71) bei langsam abnehmendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-77 S-Form Anfang (Rampe Ab 4)
Bereich:
1 - 99%
* Standardeinstellung( )
Programmieren
(Par. 1-25),
M,N
(Par. 1-25) bis 0 UPM,
M,N
*
50%
*
50%
*
50%
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Ab 4 (Par. 3-72) bei langsam ansteigender
*
s
Drehmomentreduzierung. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-78 S-Form Ende (Rampe Ab 4)
Bereich:
1 - 99%
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Ab 4(Par. 3-72) bei langsam abnehmender
Drehmomentreduzierung. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-8* Weitere Rampen
Parameter zum Konfigurieren von Spezialrampen,
*
s
z.B. Festdrehzahl oder Schnellstopp.
3-80 Rampenzeit JOG
Bereich:
0,01 - 3600,00 s
Funktion:
Die Rampenzeit JOG ist die Beschleunigungs-
/Verzögerungszeit für die JOG-Funktion bezogen auf
von 0 UPM bis zur Motornennfrequenz n
1-25). Der Ausgangsstrom darf nicht höher sein als
die Momentgrenze (eingestellt in Par. 4-16). Die
Rampenzeit JOG wird mit Anwahl der JOG-Drehzahl
über Digitaleingang oder Bus-Schnittstelle aktiviert.
*
50%
*
s
(Par.
M,N
