Ip 21/Nema1 Gehäuseabdeckung - Danfoss FC 300 Projektierungshandbuch

FC 300 Projektierungshandbuch

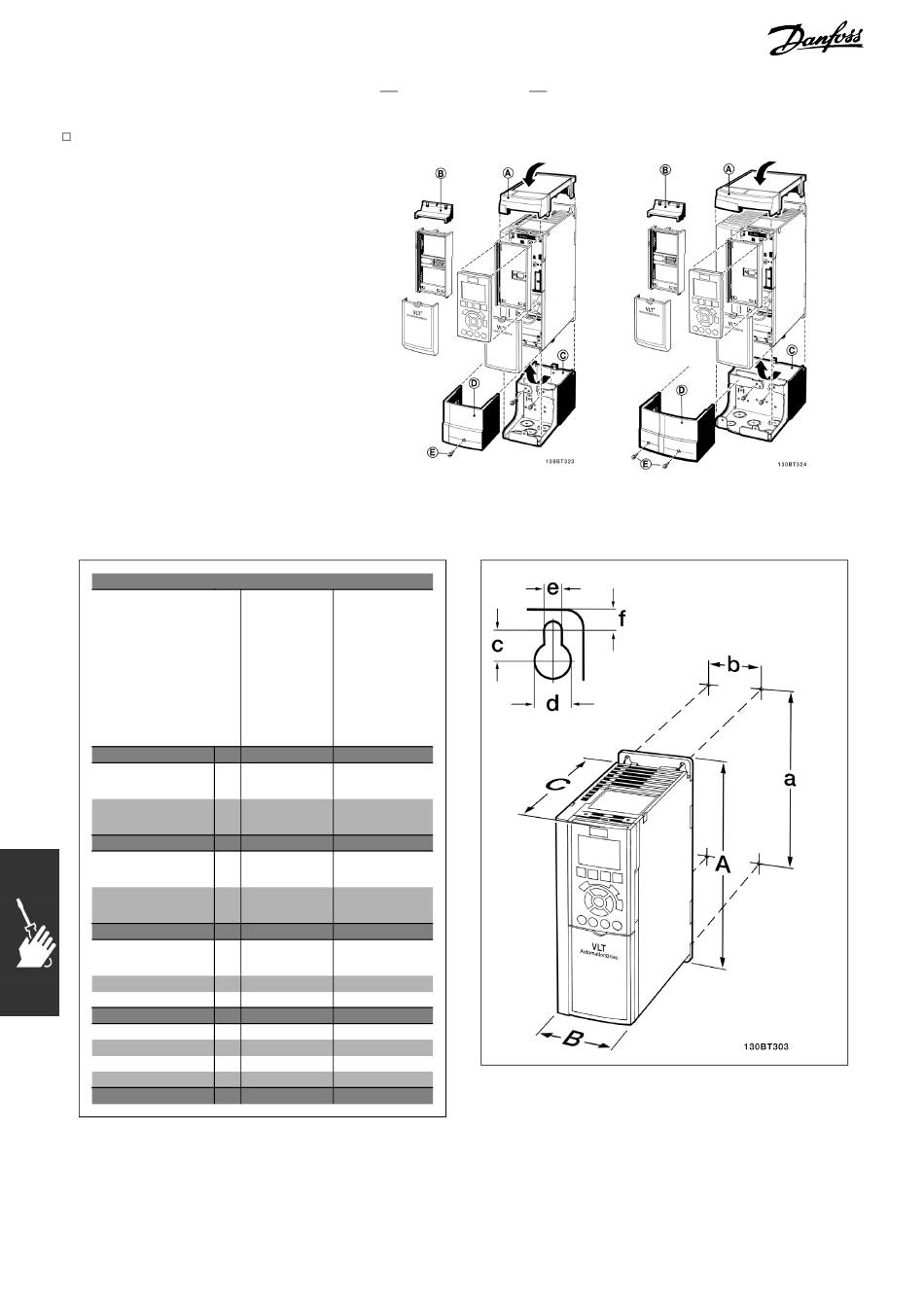

IP 21/NEMA1 Gehäuseabdeckung
A - Abdeckung oben
B - Zusatzteil für A-/B-Option
C - Montageblech unten
D - Abdeckung für Montrageblech unten
E - Schraube(n)
Bringen Sie Abdeckung A wie gezeigt an. Bei
Verwendung von Option A oder B muss das
Zusatzteil B aufgesteckt werden. Bringen Sie das
Montageblech unten an, und befestigen Sie die
Kabel mithilfe der Bügel aus dem Zubehörbeutel.
Bohrungen für Kabelverschraubungen:
Größe A2: 2 x PG16 (½") 3 x PG21 (3/4")
Größe A3: 3 x PG16 (½") 3 x PG21 (3/4")
Abmessungen
Höhe
Höhe des
A
Kühlkörpers
Abstand der
a
Montagelöcher
Breite
Breite des
B
Kühlkörpers
Abstand der
b
Montagelöcher
Tiefe
Von Rückplatte zur
C
Front
Mit Option A/B
Ohne Optionen
Montagelöcher
c
d
e
f
Max. Gewicht
88
Installieren
Gehäusegröße Gehäusegröße
A2 A3
0,25-2,2 kW 3,0-3,7 kW
(200-240 V) (200-240 V)
0,37-4,0 kW 5,5-7,5 kW
(380-500 V) (380-500 V)
0,75-7,5 kW
(550-600 V)
268 mm 268 mm
257 mm 257 mm
90 mm 130 mm
70 mm 110 mm
220 mm 220 mm
220 mm 220 mm
205 mm 205 mm
8,0 mm 8,0 mm
ø 11 mm ø 11 mm
ø 5,5 mm ø 5,5 mm
6,5 mm 6,5 mm
4,9 kg 6,6 kg
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
FC 300, IP 20 - siehe zugehörige Tabelle Abmessungen
