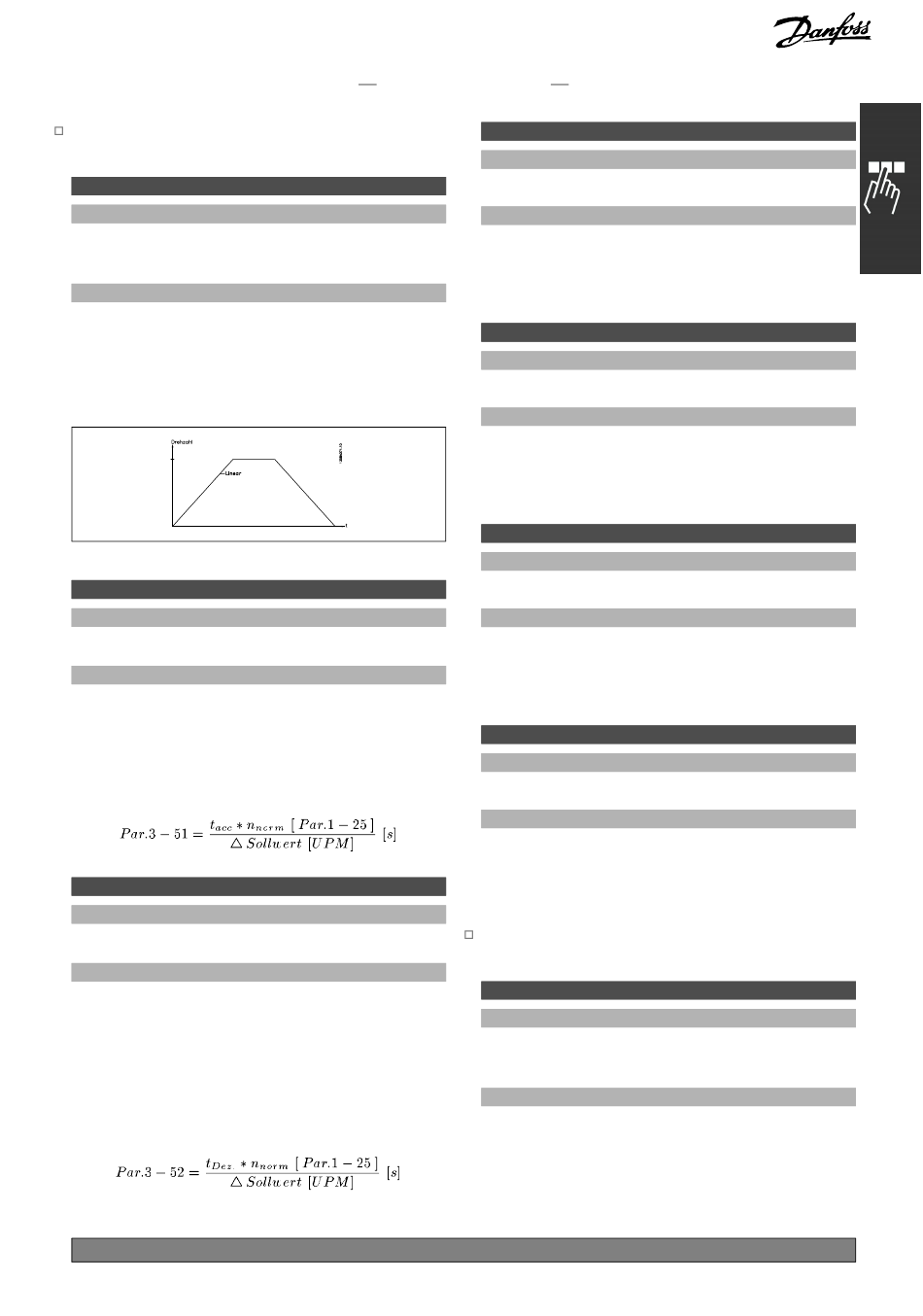

FC 300 Projektierungshandbuch
3-5* Rampe 2
Zur Auswahl der Rampenparameter siehe 3-4*.
3-50 Rampentyp 2
Option:
*
Linear
S-Rampe
Funktion:
Die Auswahl des Rampentyps ermöglicht eine
Anpassung des Beschleunigungs-/ Verzögerungs
Vorganges an die Lastverhältnisse, um
beispielsweise Rucke zu vermeiden.
3-51 Rampenzeit Auf 2
Bereich:
0,01 - 3600,00 s
Funktion:
Die Rampenzeit Auf ist die Beschleunigungszeit von
0 UPM bis zur Motornenndrehzahl n
vorausgesetzt der Ausgangsstrom erreicht nicht die
Drehmomentgrenze (eingestellt in Par. 4-16). Der
Wert 0,00 entspricht 0,01 s im Drehzahlmodus.
3-52 Rampenzeit Ab 2
Bereich:
0,01 - 3600,00 s. (Abhängig vom Gerät)
Funktion:
Die Rampenzeit Ab ist die Verzögerungszeit von
der Motornenndrehzahl n
vorausgesetzt es tritt keine Überspannung aufgrund
von generatorischem Betrieb des Motors auf bzw.
es wird nicht die Momentgrenze erreicht (eingestellt
in Par. 4-17). Der Wert 0,00 entspricht 0,01 s im
Drehzahlmodus. Siehe Rampenzeit Auf in Par. 3-51.
* Standardeinstellung( )
Programmieren
[0]
[1]
(Par. 1-25),
M,N
(Par. 1-25) bis 0 UPM,
M,N
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
3-55 S-Form Anfang (Rampe Auf 2)
Bereich:
1 - 99%
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 2 (Par. 3-51) bei langsam ansteigendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-56 S-Form Ende (Rampe Auf 2)
Bereich:
1 - 99%
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 2 (Par. 3-51) bei langsam abnehmendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-57 S-Form Anfang (Rampe Ab 2)
Bereich:
1 - 99%
Funktion:
*
Definiert die Dauer der gesamten Rampenzeit
s
Ab 2 (Par. 3-52) bei langsam ansteigender
Drehmomentreduzierung. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-58 S-Form Ende (Rampe Ab 2)
Bereich:
1 - 99%
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Ab 2 (Par. 3-52) bei langsam abnehmender
Drehmomentreduzierung. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
*
3-6* Rampe 3
s
Zur Auswahl der Rampenparameter siehe 3-4*.
3-60 Rampentyp 3
Option:
*
Linear
S-Rampe
Funktion:
Die Auswahl des Rampentyps ermöglicht eine
Anpassung des Beschleunigungs-/ Verzögerungs
Vorganges an die Lastverhältnisse um beispielsweise
Rucke zu vermeiden.
*
50%
*
50%
*
50%
*
50%
[0]
[1]
