11.2.7.2 Regelungsstruktur bei Fluxvektor ohne Geber

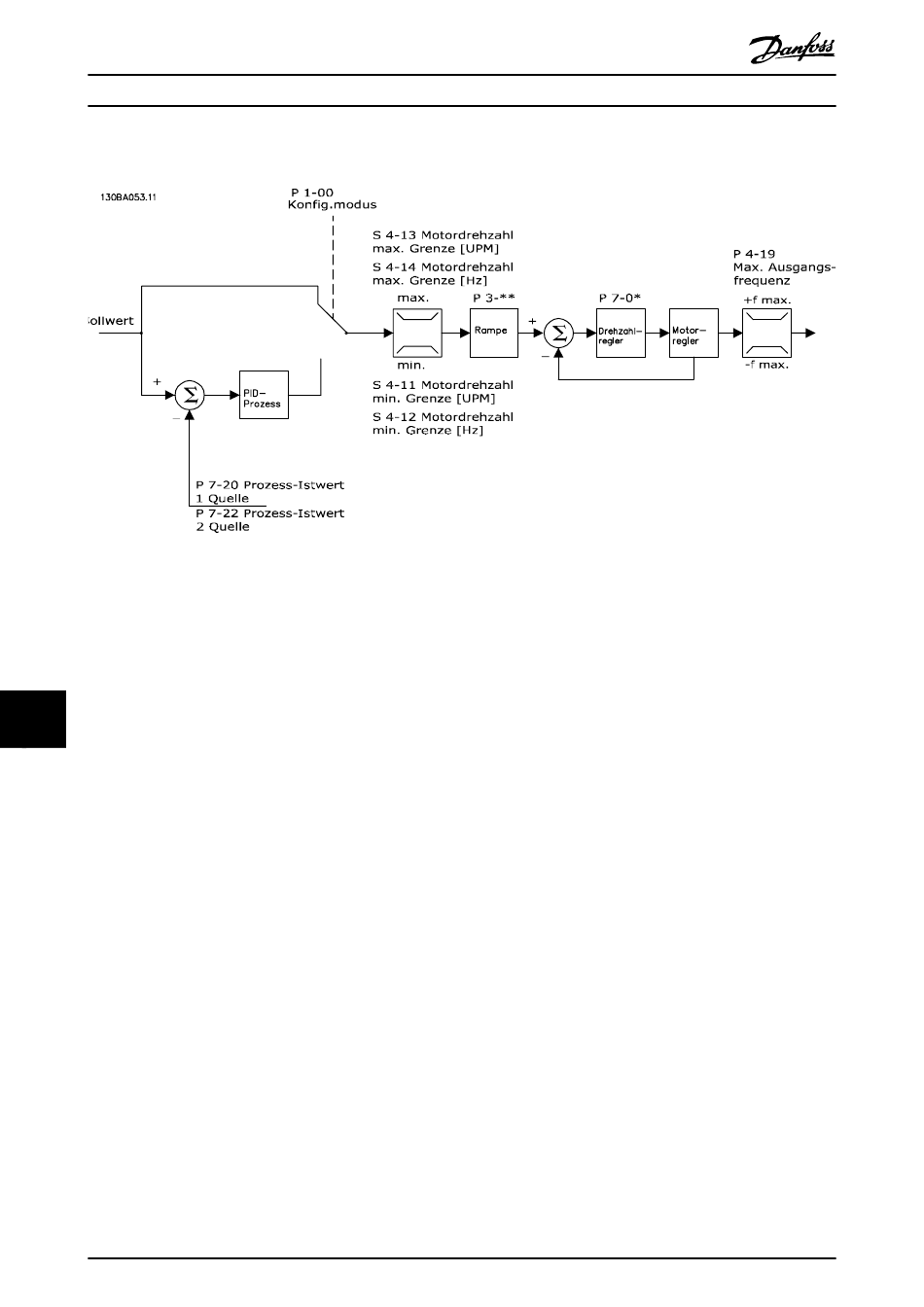

Abbildung 11.9 Regelungsstruktur bei Konfigurationen mit Fluxvektor mit und ohne Geber
Der resultierende Sollwert aus dem Sollwertsystem wird in Abbildung 11.9 entsprechend der angegebenen Parametereinstel-
lungen durch die Rampen- und Drehzahlbegrenzungen geführt.
Parameter 1-01 Steuerprinzip ist auf [2] Fluxvektor ohne Geber und Parameter 1-00 Regelverfahren auf [0] Ohne Rückführung
eingestellt. Ein errechneter Drehzahlistwert wird zur Steuerung der Ausgangsfrequenz am PID-Drehzahlregler erzeugt. Der
Drehzahl-PID-Regler muss mit seinen Parametern P, I und D (Parametergruppe 7-0* PID Drehzahlregler) eingestellt werden.
11 11
Wählen Sie [3] PID-Prozess in Parameter 1-00 Regelverfahren, um den PID-Prozessregler zur Regelung mit Rückführung bei
einer Druck- oder Durchflussregelung zu verwenden. Die Parameter für Prozess-PID-Regelung befinden sich in den Parame-
tergruppen 7-2* PID-Prozess Istw. und 7-3* PID-Prozessregler.
