Erdung abgeschirmter Steuerkabel

Generell müssen Steuerkabel abgeschirmt und die Abschirmung beidseitig über Kabelbügel
mit dem Metallgehäuse des Gerätes verbunden sein.

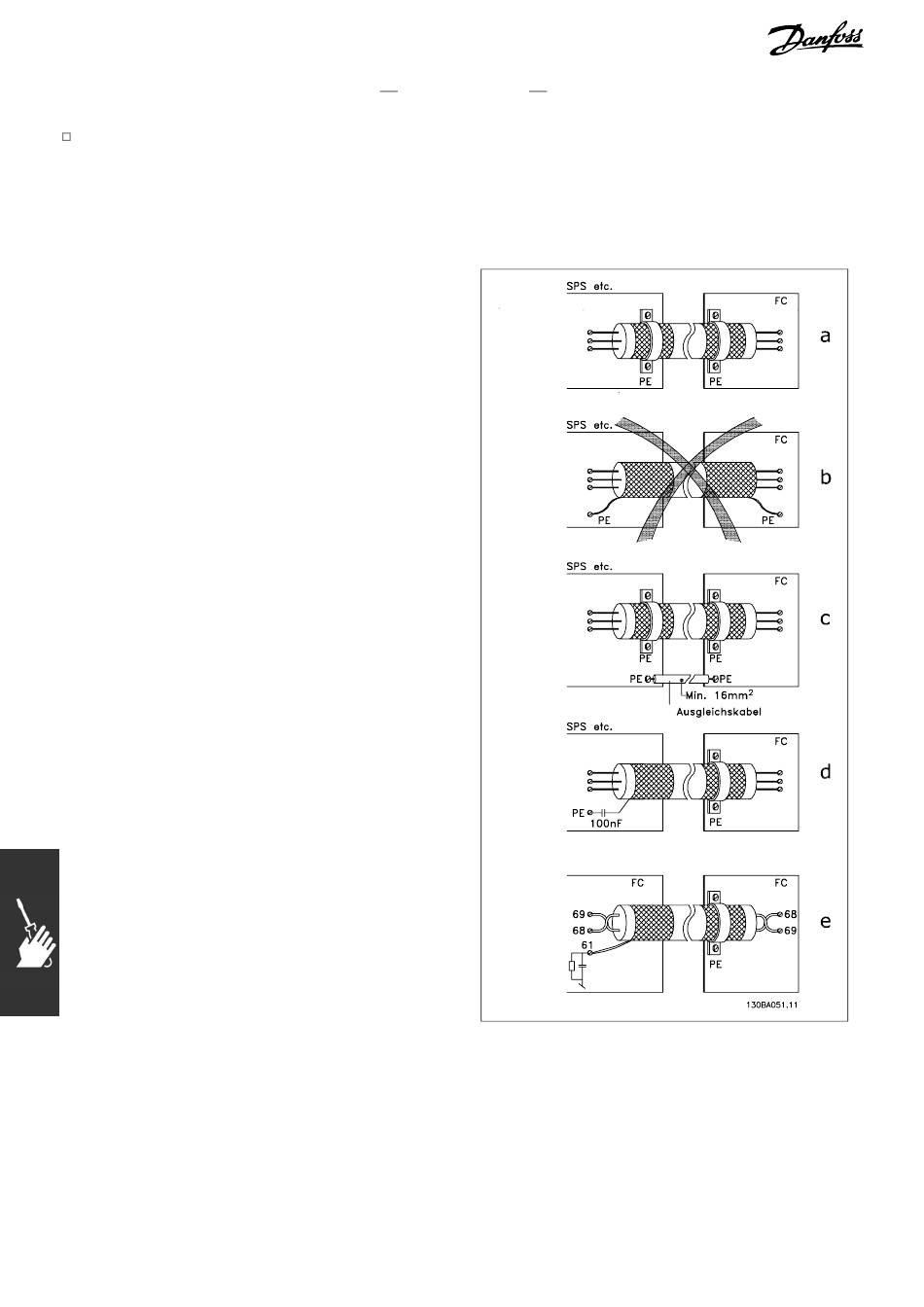

Die folgende Zeichnung zeigt, wie eine korrekte Erdung auszuführen ist, und was
in Zweifelsfällen getan werden kann.
Richtiges Erden
a.
Steuerkabel und Kabel der seriellen
Kommunikationsschnittstelle beidseitig mit
Kabelbügeln montieren, um bestmöglichen
elektrischen Kontakt zu gewährleisten (FC und
SPS haben dasselbe Erdpotenzial).
Falsche Erdung
b.
Keine verdrillten Abschirmlitzen (Pigtails)
verwenden. Sie erhöhen die Impedanz
bei hohen Frequenzen.
Potentialausgleich zwischen SPS und VLT
c.
Besteht zwischen dem Frequenzumrichter
und der SPS (usw.) ein unterschiedliches
Erdpotenzial, können Ausgleichsströme
auftreten, die das gesamte System stören.
Das Problem kann durch Anbringen eines
Ausgleichskabels gelöst werden, das parallel
zum Steuerkabel verlegt wird. Minimaler
Querschnitt des Ausgleichkabels: 16 mm
Bei 50/60 Hz Brummschleifen
d.
Bei Verwendung sehr langer Steuerkabel
können 50/60-Hz-Brummschleifen auftreten.
Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen
100-nF-Kondensator (mit möglichst
kurzen Leitungen).
Kabel für serielle Kommunikation
e.
Niederfrequente Störströme zwischen zwei
Frequenzumrichtern können eliminiert werden,
indem das eine Ende der Abschirmung mit
Klemme 61 verbunden wird. Diese Klemme ist
intern über ein RC-Glied mit Erde verbunden.
Verwenden Sie verdrillte Leiter (Twisted Pair),
um die zwischen den Leitern eingestrahlten
Störungen zu reduzieren.
