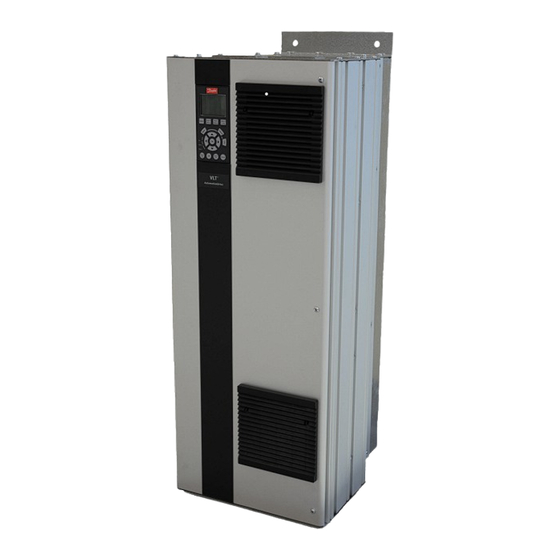

Danfoss VLT AutomationDrive FC 300 Produkthandbuch

90 kw–315 kw baugröße d
Vorschau ausblenden Andere Handbücher für VLT AutomationDrive FC 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MAKING MODERN LIVING POSSIBLE
Produkthandbuch, 90 kW–315 kW Baugröße D
®
VLT
AutomationDrive FC 300

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT AutomationDrive FC 300

Inhaltszusammenfassung für Danfoss VLT AutomationDrive FC 300

  • Seite 1 MAKING MODERN LIVING POSSIBLE Produkthandbuch, 90 kW–315 kW Baugröße D ® AutomationDrive FC 300...

  • Seite 3: Sicherheit

    Bei Anschluss des Frequenzumrichter an das Netz kann ein externer Schalter, ein serieller Busbefehl, ein Sollwertsignal oder ein behobener Fehlerzustand den Motor starten. Ergreifen Sie zum Schutz vor unerwartetem Anlauf entspre- chende Vorsichtsmaßnahmen. Tabelle 1.2 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 4 ® Automation Drive Baugröße D Sicherheit Produkthandbuch ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 5: Inhaltsverzeichnis

    2.5.1 Zugang 2.5.2 Verwendung abgeschirmter Steuerleitungen 2.5.3 Erdung abgeschirmter Steuerkabel 2.5.4 Steuerklemmentypen 2.5.5 Verdrahtung der Steuerklemmen 2.5.6 Funktionen der Steuerklemmen 2.6 Serielle Schnittstelle 2.7 Optionale Ausrüstung 2.7.1 Zwischenkreiskopplungsklemmen 2.7.2 Regen-Klemmen ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 6 5.2 Beispiel für die Programmierung 5.3 Beispiele zur Programmierung der Steuerklemmen 5.4 Werkseinstellungen der Parameter (International/Nordamerika) 5.5 Parametermenüaufbau 5.6 Fernprogrammierung mit MCT 10 Konfigurationssoftware 6 Anwendungsbeispiele 6.1 Einleitung 6.2 Anwendungsbeispiele 7 Zustandsmeldungen 7.1 Statusanzeige ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 7 9.1 Inbetriebnahme und Betrieb 10 Technische Daten 10.1 Leistungsabhängige technische Daten 10.2 Allgemeine technische Daten 10.3 Sicherungstabellen 10.3.1 Schutz 10.3.2 Wahl der Sicherungen 10.3.3 Nennkurzschlussstrom 10.3.4 Anzugsdrehmomente für Anschlüsse Index ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 8: Einführung

    15 Netzeingangsklemmen 91 (L1), 92 (L2), 93 (L3) Relais 1 (01, 02, 03) 16 TB5 (nur IP21/54). Klemmenblock für Stillstandsheizung Tabelle 1.1 HINWEIS Zur Lage von TB6 (Klemmenblock für Schütz) siehe 2.4.3.2 Lage der Klemmen: D5h-D8h. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 9: Erhöhte Optionsschränke

    Netztrennschalter mit Schütz • Trennschalter Abbildung 1.3 zeigt ein Beispiel eines Frequenzumrichter mit Optionsschrank. Tabelle 1.2 führt die Varianten für die Frequenzumrichter auf, die Eingangsoptionen umfassen. 1754 [69.1] Abbildung 1.3 D7h-Gehäuse ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 10: Zielsetzung Des Handbuchs

    Vor Öffnen der Tür des Frequenzumrichters Anforderungen hin. Wenden Sie sich an einen muss der Netztrennschalter oder Trennschalter geöffnet Danfoss-Händler in Ihrer Nähe oder besuchen Sie werden (um den Frequenzumrichter spannungslos zu die Website von Danfoss, um Downloads oder schalten) und die Abdeckung des Optionsschranks muss zusätzliche Informationen zu erhalten: http://...

  • Seite 11: Aufbau Des Frequenzumrichters

    Sie bieten Schutz vor Kontrollfunktionen bereit. Netztransienten. • Sie reduzieren den Tabelle 1.3 Interne Baugruppen des Frequenzumrichters Effektivwert des Stroms. • Sie heben den Leistungs- faktor an. • Sie reduzieren Oberwellen am Netzeingang. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 12: Baugrößen Und Nennleistungen

    500 V 525 V 690 V Tabelle 1.4 Frequenzumrichter mit Nennleistung in kW HP Hohe Überlast HP Normale Überlast 460 V 575 V Tabelle 1.5 Frequenzumrichter mit Nennleistung in HP (US) ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 13: Installation

    Auspacken so nah wie möglich am endgültigen Aufstellungsort. • Vergleichen Sie die Modellnummer des Frequen- zumrichters auf dem Typenschild mit den Bestellangaben, um sicherzustellen, dass Sie das richtige Gerät erhalten haben. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 14: Heben Des Frequenzumrichters

    Zugang zum Öffnen der Tür 2.3.2 Heben des Frequenzumrichters • Kabeleinführung von unten Heben Sie den Frequenzumrichter immer an den dafür vorgesehenen Hebeösen an. Verwenden Sie einen Tragbalken, um die Ösen nicht zu verbiegen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 15: Elektrische Installation

    Isolierung von Hochfrequenzstörungen in drei getrennten Kabelkanälen aus Metall oder verwenden Sie getrennte abgeschirmte Kabel. Nichtbeachten kann die einwandfreie und optimale Funktion des Frequenzum- richters sowie anderer angeschlossenen Geräte beeinträchtigen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 16 32 (D IN) (N RS-485) 69 0V (PNP) 24V (NPN) (COM RS-485) 61 33 (D IN) 0V (PNP) (PNP) = Source (NPN) = Sink 37 (D IN) - option Abbildung 2.2 Anschlussdiagramm ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 17 Abbildung 2.4. Wenn die Sicherungen nicht Bestandteil der Lieferung ab Werk sind, muss sie der Installateur als Teil der Installation bereitstellen. 10.3.1 Schutz zeigt die maximalen Nennwerte der Sicherungen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 18: Erdungsanforderungen

    Erdschlusstrennschalter bezeichnet, zum Einsatz installateur, für eine einwandfreie Erdung der Geräte kommen, sind die folgenden Anforderungen einzuhalten: gemäß geltenden nationalen und örtlichen Elektroinstallati- Fehlerstromschutzschalter (RCD) onsvorschriften und -normen zu sorgen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 19: Erdung Für Ip20-Gehäuse

    Die Querschnitte der zu verwendenden Kabel sollten Sie in Übereinstimmung mit den geltenden Elektroinstallationsvorschriften wählen. • Kabeleinführungen für Motorkabel sind am Unterteil von Frequenzumrichtern mit Schutzart IP21/54 oder höher vorgesehen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 20: Lage Der Klemmen: D1H-D4H

    2.4.3.1 Lage der Klemmen: D1h-D4h SECTION A-A MAINS TERMINALS SECTION B-B MOTOR TERMINALS MAINS TERMINAL MOTOR TERMINAL GROUND 88 3X M8x20 STUD WITH NUT Abbildung 2.7 Lage der Klemmen D1h ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 21 BRAKE BRAKE TERMINALS BRAKE TERMINAL 11.5 MAINS TERMINAL MOTOR TERMINAL Abbildung 2.8 Lage der Klemmen D3h [2.0] [3.9] [7.5] [3.0] Abbildung 2.9 Zwischenkreiskopplungs- und Regen-Klemmen, D3h Vorderansicht Seitenansicht Tabelle 2.3 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 22 Abbildung 2.10 Lage der Klemmen D2h SECTION B-B SECTION A-A MOTOR TERMINALS AND MAINS TERMINALS BRAKE BRAKE TERMINALS TERMINALS BRAKE / REGEN TERMINAL MAINS TERMINAL 14.8 12.6 MOTOR TERMINAL Abbildung 2.11 Lage der Klemmen D4h ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 23 ® Automation Drive Baugröße D Installation Produkthandbuch [3.7] [4.9] [3.0] [7.5] Abbildung 2.12 Zwischenkreiskopplungs- und Regen-Klemmen, D4h Vorderansicht Seitenansicht Tabelle 2.4 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 24: Lage Der Klemmen: D5H-D8H

    MAINS TERMINAL BRAKE TERMINAL MAINS TERMINAL 28.6 24.5 20.4 GROUND 3X 511 20.1 MOTOR TERMINAL 3X M10X20 STUD WITH NUT 0 [ ] Abbildung 2.14 Lage der Klemmen, D5h mit Bremsoption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 25 TERMINAL Abbildung 2.15 Lage der Klemmen, D6h mit Schützoption SECTION A-A MAINS TERMINALS TB6 Terminal block for contactor MAINS TERMINAL Abbildung 2.16 Lage der Klemmen, D6h mit Schütz- und Trennschalteroption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 26 ® Automation Drive Baugröße D Installation Produkthandbuch SECTION A-A MAINS TERMINALS MAINS TERMINAL 18.4 Abbildung 2.17 Lage der Klemmen, D6h mit Trennschalteroption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 27 MAINS TERMINAL 21.4 20.3 GROUND 412 16.2 15.6 BRAKE GROUND 3X 372 14.7 TERMINAL 4X M10X20 STUD WITH NUT 0 [ ] Abbildung 2.18 Lage der Klemmen, D7h mit Trennschalteroption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 28 1202 47.3 1082 42.6 GROUND 2X 1034 MOTOR TERMINAL 40.7 GROUND 2X 1009 4X M10X20 STUD 39.7 WITH NUT 0 [ ] Abbildung 2.19 Lage der Klemmen, D7h mit Bremsoption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 29 35.3 MOTOR TERMINAL BRAKE TERMINAL 4X M10X20 STUD 20.5 WITH NUT GROUND 418 16.5 15.8 GROUND 3X 378 14.9 0 [ ] Abbildung 2.20 Lage der Klemmen, D8h mit Schützoption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 30 ® Automation Drive Baugröße D Installation Produkthandbuch SECTION C-C MAINS TERMINALS TB6 Terminal block for contactor MAINS TERMINAL 22.3 Abbildung 2.21 Lage der Klemmen, D8h mit Schütz- und Trennschalteroption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 31 ® Automation Drive Baugröße D Installation Produkthandbuch SECTION D-D MAINS TERMINALS MAINS TERMINAL 23.8 Abbildung 2.22 Lage der Klemmen, D8h mit Trennschalteroption ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 32: Motorkabel

    Elektroinstallationsvorschriften wählen. vermeiden und die Erdkapazität gemäß IEC 61800-3 zu verringern. • Schließen Sie die 3 Phasen des Netzeingangs an die Klemmen L1, L2 und L3 an (siehe Abbildung 2.23). ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 33: Anschluss Von Steuerleitungen

    Thermistorsteuerkabel zur In Kupfer- oder Stahlrohr geführtes Kabel Beibehaltung des PELV-Schutzgrads verstärkt/ Bleikabel mit 1,1 mm Wandstärke zweifach isoliert sein. Danfoss empfiehlt eine 24 VC DC-Versorgungsspannung. 2.5.1 Zugang Alle Klemmen zu den Steuerkabeln befinden sich unter dem LCP im Frequenzumrichter. Öffnen Sie zum Zugriff darauf die Tür (IP21/54) oder entfernen Sie die Vorderab-...

  • Seite 34: Steuerklemmentypen

    Ausgang programmiert werden können, eine 24 V DC-Klemmen-Versorgungsspannung und einen Bezugspotenzialausgang für eine optionale, vom Kunden bereitgestellte 24-V DC-Spannung bereit • Anschluss 2, Klemmen (+)68 und (-)69, sind für eine serielle RS485-Kommunikationsverbindung bestimmt ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 35: Verdrahtung Der Steuerklemmen

    Abbildung 2.31 Lage der Klemmenschalter 53 und 54 und finden Sie in 5 Programmieren. Busabschlussschalter • Die Programmierung der Klemmen in ihrer Werkseinstellung ist dazu bestimmt, die Funktion des Frequenzumrichters in einer typischen Betriebsart zu starten. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 36: Serielle Schnittstelle

    Gehäuse angebracht wird, um Schutz gemäß den VBG-4 dem Frequenzumrichter geliefert, anbringen, um die IP20- Unfallverhütungsvorschriften zu bieten. Schutzart des Gehäuses zu erhalten. Abbildung 2.32 zeigt die abgedeckten und nicht abgedeckten Klemmen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 37: Netztrennung

    Kurzschlussstrom-Nennwert von 100.000 A erhalten bleibt Siehe 10.3 Sicherungstabellen für Sicherungsempfehlungen. 2.7.8 Trennschalter Tabelle 2.14 bietet detaillierte Informationen zum Typ des als Option gelieferten Trennschalters mit den verschiedenen Geräten und Leistungsbereichen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 38: Inbetriebnahme

    Motorkabeln verlaufen. • Prüfen Sie den Stellbereich der Signale. • Danfoss empfiehlt die Verwendung von abgeschirmten Kabeln oder Twisted-Pair-Kabeln. Stellen Sie sicher, dass die Abschirmung richtig abgeschlossen ist. • Abstand zur Kühlluftzir- Messen Sie, ob für eine ausreichende Luftzirkulation entsprechende Freiräume über und unter dem kulation Frequenzumrichter vorhanden sind.

  • Seite 39: Anlegen Der Netzversorgung

    Gerät zwar betriebsbereit Wenn Sie den Smart Start nicht verwenden, geben Sie ist, aber kein Eingangssignal an Klemme 27 anliegt. Daten wie nachstehend beschrieben ein. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 40 Damit ist die Kurzinbetriebnahme abgeschlossen. Drücken Drücken Sie auf [Quick Menu] am LCP. Sie auf [Status], um zur Betriebsanzeige zurückzukehren. Navigieren Sie mit den Navigationstasten zu Parametergruppe Q2 Inbetriebnahme-Menü und drücken Sie auf [OK]. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 41: Prüfung Der Handsteuerung Vor Ort

    8 Warnungen und Alarmmeldungen. 8 Warnungen und Alarmmeldungen. • Stellen Sie sicher, dass Sie die Motordaten korrekt eingegeben haben. • Erhöhen Sie die Rampenzeit Ab in 3-42 Rampenzeit Ab 1. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 42: Benutzerschnittstelle

    Navigationstasten zur Programmierung von Funktionen, zum Bewegen des Cursors und zur Drehzahlregelung bei Hand-Steuerung. Hier befinden sich auch die Kontrollanzeigen zur Anzeige des Zustands. Tasten zur Wahl der Betriebsart und zum Quittieren (Reset). ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 43: Einstellung Der Lcp-Displaywerte

    Drücken Sie die Taste einmal, um zum zuletzt aufgerufenen Menü oder Parameter zurückzukehren. Auto-Fern-Betrieb • Halten Sie die Taste gedrückt, um eine Parameternummer zum direkten Zugriff auf diesen Parameter einzugeben. Abbildung 4.3 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 44: Navigationstasten

    Nutzen Sie diese Taste, um auf Parametergruppen zuzugreifen oder die Wahl eines Parameters zu Reset Dient dazu, den Frequenzumrichter nach bestätigen. Behebung eines Fehlers manuell zurückzusetzen. Tabelle 4.3 Tabelle 4.5 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 45: Sichern Und Kopieren Von Parametereinstellungen

    Sie Daten laden oder speichern. Die Werkseinstellungen der Parameter werden während Gehen Sie zu 0-50 LCP-Kopie. der Inbetriebnahme wiederhergestellt. Dies kann etwas länger dauern als normal. Drücken Sie [OK]. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 46: Manuelle Initialisierung

    Die manuelle Initialisierung setzt die folgenden Frequen- zumrichterinformationen nicht zurück: • 15-00 Betriebsstunden • 15-03 Anzahl Netz-Ein • 15-04 Anzahl Übertemperaturen • 15-05 Anzahl Überspannungen ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 47: Programmieren

    Drücken Sie auf [Quick Menu] und wählen Sie die 0.000 Hz folgenden Parameter, indem Sie mit Hilfe der Navigations- tasten zu den Bezeichnungen navigieren und nach jedem Abbildung 5.4 Schritt auf [OK] drücken. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 48 Information, dass die an Klemme 53 (0 V) empfangene minimale Spannung einem Abbildung 5.10 Anschlussbeispiel für ein externes Gerät, das ein Ausgangssignal von 20 Hz entspricht.) 0-10-V-Steuersignal sendet ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 49: Beispiele Zur Programmierung Der Steuerklemmen

    Skal. Max.-Soll/ Istwert Navigieren Sie zu 5-10 Klemme 18 Digitaleingang. Drücken Sie [OK], um die Funktionsoptionen 6-50 Klemme 42 Drehzahl 0-Max. Drehzahl 4-20 mA Analogausgang aufzurufen. Die Werkseinstellung Start wird angezeigt. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 50: Parametermenüaufbau

    Funktion anzuzeigen. • Drücken Sie auf [Main Menu] und halten Sie die Taste gedrückt, um eine Parameternummer einzugeben und diese direkt aufzurufen. • 6 Anwendungsbeispiele enthält Einzelheiten zu gängigen Anwendungseinstellungen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 51 ® Automation Drive Baugröße D Programmieren Produkthandbuch ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 52 ® Automation Drive Baugröße D Programmieren Produkthandbuch ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 53 ® Automation Drive Baugröße D Programmieren Produkthandbuch ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 54 ® Automation Drive Baugröße D Programmieren Produkthandbuch ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 55: Fernprogrammierung Mit Mct 10 Konfigurationssoftware

    Programmieren Produkthandbuch 5.6 Fernprogrammierung mit MCT 10 Konfigurationssoftware Danfoss stellt ein Softwareprogramm zur Verfügung, mit dem Sie ganze Projekte zur Programmierung des Frequen- zumrichters entwickeln, speichern und übertragen können. Mit Hilfe der MCT 10 Konfigurationssoftware können Sie einen PC an den Frequenzumrichter anschließen und den Frequenzumrichter online programmieren, anstatt das LCP zu benutzen.

  • Seite 56: Anwendungsbeispiele

    Motordaten entsprechend dem -10 - +10V Motor einstellen +10 V A IN U - I A IN A OUT Tabelle 6.3 Analoger Drehzahlsollwert (Spannung) Tabelle 6.1 AMA mit angeschlossener Kl. 27 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 57 [0] Ohne Funktion programmiert ist, wird keine A IN Drahtbrücke zu Klemme 27 A IN benötigt. A OUT Latched Start (18) Stop Inverse (27) Abbildung 6.2 Tabelle 6.5 Start-/Stopp-Befehl mit sicherem Stopp ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 58 +10 V D IN A IN D IN A IN D IN A OUT +10 V A IN A IN A OUT Tabelle 6.8 Externe Alarmquittierung Tabelle 6.10 Drehzahlkorrektur auf/ab ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 59 Hinweise/Anmerkungen: D IN Wählen Sie in den oben D IN genannten Parametern D IN Protokoll, Adresse und Baudrate. +10 V A IN A IN A OUT RS-485 Tabelle 6.11 RS485-Netzwerkverbindung ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 60 A IN Tabelle 6.13 Verwendung von SLC zur Einstellung eines Relais Motorstrom 2-21 Bremse Hälfte des A OUT schliessen bei Nennschlupfs Motordrehzahl des Motors *=Werkseinstellung Hinweise/Anmerkungen: Tabelle 6.15 Mechanische Bremssteuerung ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 61 ® Automation Drive Baugröße D Anwendungsbeispiele Produkthandbuch 1-76 Current Speed Time 1-71 2-21 1-71 2-21 Start (18) Start reversing (19) Relay output Open Closed Abbildung 6.4 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 62: Zustandsmeldungen

    Der Bremschopper ist in Betrieb. Der Bremswi- derstand nimmt generatorische Energie auf. Max. Bremsung Der Bremschopper ist in Betrieb. Der Bremsvorgang hat die Leistungsgrenze des Bremswiderstands (definiert in 2-12 Bremswi- derstand Leistung (kW)) erreicht. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 63 Motor an den Istwert niedr. Die Summe aller aktiven Istwerte liegt unter Frequenzumrichter angeschlossen ist, legt der Istwertgrenze in 4-56 Warnung Istwert dieser einen Testdauerstrom an den Motor an. niedr.. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 64 Motor jedoch so lange, bis er ein Startfreigabesignal über Digital- eingang empfängt. Motor ein Der Frequenzumrichter treibt den Motor an. Drehzahl hoch Die Motordrehzahl liegt über dem Wert in 4-53 Warnung Drehz. hoch. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 65: Warnungen Und Alarmmeldungen

    Über einen Digitaleingang mit der Funktion Abbildung 8.2 „Reset“. • Über serielle Schnittstelle Neben dem Text und dem Alarmcode im LCP des Frequen- • Automatisches Quittieren zumrichters leuchten die LED zur Zustandsanzeige. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 66: Definitionen Von Warn-/Alarmmeldungen

    8-04 Steuerwort Timeout- Funktion Temp. Eingangsfehler Par.-Fehler Mech. Bremse Parametergruppe 2-2* Interne Lüfter Externe Lüfter 14-53 Lüfterüberwachung Bremswiderstand Kurzschluss Bremswiderstand Leistungsgrenze 2-13 Bremswiderst. Leistungs- überwachung Bremse IGBT-Fehler Bremswiderstand Test 2-15 Bremswiderstand Test ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 67: Beschreibung

    Optionen neu Sich. Stopp 5-19 Kl. 37 Sicherer Stopp Ungültige FC-Konfiguration PTC 1 Sicherer Stopp Gefährlicher Fehler Sicherer Stopp Autom. Wiederanlauf 5-19 Kl. 37 Sicherer Stopp PTC Therm. Illeg. Profilwahl Leistungsteil-Konfiguration ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 68: Fehlermeldungen

    Schaltereinstellungen mit dem Problem mit der Kundenverkabelung vor. Zeigt er die Analogsignaltyp übereinstimmen. Warnung weiterhin an, tauschen Sie die Steuerkarte aus. Prüfen Sie das Signal an den Eingangsklemmen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 69 Der Thermistor bzw. die Verbindung zum Thermistor ist stimmt. ggf. unterbrochen. Wählen Sie in 1-90 Thermischer Motorschutz, ob der Frequenzumrichter eine Warnung oder Führen Sie den Eingangsspannungstest durch. einen Alarm ausgeben soll. Prüfen Sie die Vorladekreisschaltung. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 70 Das Drehmoment ist höher als der Wert in 4-16 Momenten- Notieren Sie den Wert der folgenden Parameter und grenze motorisch oder der Wert in 4-17 Momentengrenze wenden Sie sich an den Danfoss-Service: generatorisch. In 14-25 Drehmom.grenze Verzögerungszeit können Sie einstellen, ob der Frequenzumrichter bei dieser...
  • Seite 71 2-13 Bremswiderst. Leistungsüberwachung gewählt, schaltet Fehlersuche und -behebung der Frequenzumrichter mit einem Alarm ab, wenn die Prüfen Sie den Lüfterwiderstand. Bremsleistung 100 % erreicht. Prüfen Sie die Vorladesicherungen. Prüfen Sie den IGBT-Thermosensor. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 72: Fehlersuche Und -Behebung

    DSP-Watchdog ist aktiv. Debugging der Leistungs- teildaten, Daten der motororientierten Steuerung Wenden Sie sich ggf. an Ihren Lieferanten oder den nicht korrekt übertragen. Danfoss-Service. Notieren Sie zuvor die Codenummer, um 2049 Leistungsdaten neu gestartet weitere Hinweise zur Fehlersuche und -behebung zu...
  • Seite 73 Tabelle 8.3 Stoppen), schaltet der Frequenzumrichter ab. ALARM 50, AMA-Kalibrierungsfehler ALARM 39, Kühlkörpergeber Wenden Sie sich an Ihren Danfoss-Lieferanten oder an die Kein Istwert vom Kühlkörpertemperaturgeber. Danfoss Service-Abteilung. Das Signal vom thermischen IGBT-Sensor steht an der ALARM 51, AMA-Motordaten überprüfen Leistungskarte nicht zur Verfügung.
  • Seite 74 Lüfterdrehzahl wird auf das Maximum erhöht. Wenn das ALARM 58, AMA-interner Fehler Sensorkabel zwischen dem IGBT und der Gate-Ansteu- Wenden Sie sich an den Danfoss-Service. erkarte getrennt ist, zeigt der Frequenzumrichter diese WARNUNG 59, Stromgrenze Warnung an. Überprüfen Sie auch den IGBT-Thermosensor.
  • Seite 75 Normalbetrieb ein Reset des Frequenzumrichters durch. WARNUNG 251, Typencode neu Die Leistungskarte oder andere Bauteile wurden ausgetauscht und der Typencode geändert. Führen Sie ein Reset durch, um die Warnung zu entfernen und Normal- betrieb fortzusetzen. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 76: Grundlegende Fehlersuche Und -Behebung

    Überprüfen Sie die richter tungen durch Entfernen der Kabel auf Kurzschlüsse oder falsche Displayaussetzer Klemmenblöcke. Anschlüsse. Wenn das Display weiterhin aussetzt, führen Sie das Verfahren unter „Display dunkel“ durch. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 77 Überprüfen Sie die Skalierung des Programmieren Sie die richtigen Drehzahl nicht richtig skaliert Sollwerteingangsignals in 6-0* Einstellungen. Grundeinstellungen und in Parame- tergruppe 3-1* Sollwerteinstellung. Sollwertgrenzen in Parameter- gruppe 3-0* Sollwertgrenze. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 78 Position: U zu V, V zu W, gleichen Ausgangsklemme W zu U. bestehen bleibt, liegt ein Problem mit dem Frequenzumrichter vor. Wenden Sie sich an Ihren Händler. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 79 Vibrationen Lüftersystem Ändern Sie Schaltmodus und Frequenzen Störgeräusche ausreichend reduziert worden sind. Frequenz in Parametergruppe 14-0* oder Vibrationen aus) IGBT-Ansteuerung. Erhöhen Sie die Resonanz- dämpfung unter 1-64 Resonanzdämpfung. Tabelle 9.1 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 80: Technische Daten

    Ausgangsfrequenz 0-590 Hz Kühlkörperübertemperatur- 110 °C Abschaltung Steuerkarte Umgebungstemperatu- 75 °C rabschaltung *Hohe Überlast=150 % Strom/60 s, Normale Überlast=110 % Strom/60 s. Tabelle 10.1 Netzversorgung 3 x 380-500 V AC ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 81 Wirkungsgrad 0.98 Ausgangsfrequenz 0–590 Hz Kühlkörperübertemperatur- 110 °C Abschaltung Steuerkarte Umgebungstemperatu- 75 °C rabschaltung *Hohe Überlast=150 % Strom/60 s, Normale Überlast=110 % Strom/60 s. Tabelle 10.2 Netzversorgung 3x525-690 V AC ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 82 Beschreibung Höchstgewicht [kg (lbs.)] D1h-Nennwerte+Trenn- bzw. Bremschopper 166 (255) D1h-Nennwerte+Schütz bzw. Trennschalter 129 (285) D2h-Nennwerte+Trenn- bzw. Bremschopper 200 (440) D2h-Nennwerte+Schütz bzw. Trennschalter 225 (496) Tabelle 10.4 Gewichte D5h bis D8h ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 83: Allgemeine Technische Daten

    Alle Digitaleingänge sind galvanisch von der Versorgungsspannung (PELV = Protective extra low voltage / Schutzkleinspannung) und anderen Hochspannungsklemmen getrennt. 1) Sie können die Klemmen 27 und 29 auch als Ausgang programmieren. Analogeingänge Anzahl Analogeingänge Klemmennummer 53, 54 Betriebsarten Spannung oder Strom ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 84 Die serielle RS485-Schnittstelle ist von anderen zentralen Stromkreisen funktional und von der Versorgungsspannung (PELV) galvanisch getrennt. Digitalausgang Programmierbare Digital-/Pulsausgänge Klemmennummer 27, 29 Spannungsbereich am Digital-/Pulsausgang 0-24 V Max. Ausgangsstrom (Körper oder Quelle) 40 mA ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 85 Steuerkarte, 10 V DC Ausgang Klemmennummer 10,5 V ±0,5 V Ausgangsspannung Max. Last 25 mA Die 10-V-DC-Versorgung ist von der Versorgungsspannung (PELV (Schutzkleinspannung – Protective extra low voltage)) und anderen Hochspannungsklemmen galvanisch getrennt. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 86 95 °C ±5 °C. Eine Überlastabschaltung durch hohe Temperatur kann erst zurückgesetzt werden, nachdem die Kühlkörpertemperatur wieder unter 70 °C ±5 °C gesunken ist (dies ist nur eine Richtschnur: Temperaturen können je nach Leistungsgröße, Gerätegröße, Schutzart usw. verschieden sein). Der Frequenzumrichter besitzt eine ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 87 Die Überwachung der Zwischenkreisspannung stellt sicher, dass der Frequenzumrichter abschaltet, wenn die Zwischenkreisspannung zu gering oder zu hoch ist. • Der Frequenzumrichter ist an den Motorklemmen U, V und W gegen Erdschluss geschützt. ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 88: Sicherungstabellen

    10.3.2 Wahl der Sicherungen Überstrom gemäß einschlägigen Vorschriften absichern, um elektrische Gefahren und ein Brandrisiko zu vermeiden. Danfoss Danfoss empfiehlt die Wahl der Sicherungen in Kurzschluss-Schutz: der Tabelle unten, um Konformität mit EN 50178 sicherzu- Sie müssen den Frequenzumrichter gegen Kurzschluss stellen.

  • Seite 89: Nennkurzschlussstrom

    Beim Festziehen der elektrischen Verbindungen müssen Sie unbedingt das richtige Anzugsdrehmoment verwenden. Ein zu geringes oder zu hohes Anzugsdrehmoment führt zu einem schlechten elektrischen Anschluss. Verwenden Sie einen Drehmomentschlüssel, um das richtige Drehmoment ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...

  • Seite 90: Index

    Fernprogrammierung................. 51 Checkliste Vor Der Installation............9 Fernsignale....................6 Fernsollwert.................... 58 Funktionen Der Steuerklemmen............ 31 Daten Vom Frequenzumrichter Zum LCP Übertragen....41 Funktionsprüfungen............... 6, 37 Vom LCP Zum Frequenzumrichter Übertragen....41 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 91 Optionsmodule..................6 Leistungsanschlüsse................14 Ortssteuerung..................38 Leistungsfaktor................7, 15, 34 Ortsteuerung..................58 Leistungsreduzierung..............9, 82 Ort-Steuerung................. 38, 40 Leitungskühlung................... 10 Leitungstyp Und Nennwerte............14 Parametereinstellungen............. 41, 45 Liste Der Alarm-/Warncodes............64 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 92 Wiederherstellen Der Werkseinstellungen......... 41 Startbefehl....................37 Startfreigabe................... 58 Zustandsmeldungen................58 Steuerkabel..................... 29 Zustandsmodus..................58 Steuerkarte....................64 Steuerkarte, 10 V DC Ausgang................81 24-V-DC-Ausgang................81 RS485 Serielle Schnittstelle:............80 USB Serielle Schnittstelle:.............. 82 ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 93 ® Automation Drive Baugröße D Index Produkthandbuch ® MG34U203 - VLT ist eine eingetragene Marke von Danfoss...
  • Seite 94 130R0291 MG34U203 Rev. 2012-10-31 *MG34U203*...
