FC 300 Projektierungshandbuch
4-5* Warnungen Grenzen
Parameter zum Definieren von Warngrenzen für
Strom, Drehzahl, Sollwert und Istwert.
Die Anzeige von Warnungen erfolgt am LCP-Display,
an entsprechend programmierten Digital- oder
Relais-Ausgängen oder an Bus-Schnittstellen.
4-50 Warnung Strom niedrig
Bereich:
0,00 - Par. 4-51 A
Funktion:
Wenn der Motorstrom diesen Grenzwert
unterschreitet, wird im Display eine Meldung
angezeigt. Zusätzlich kann ein entsprechendes
Zustandssignal auf den Digital- und Relaisausgängen
erzeugt werden. Siehe auch Par. 5-3* und 5-4*.
4-51 Warnung Strom hoch
Bereich:
Par. 4-50 - Par. 16-37 A
Funktion:
Wenn der Motorstrom diesen Grenzwert
überschreitet, wird im Display eine Meldung
angezeigt. Zusätzlich kann ein entsprechendes
Zustandssignal auf den Digital- und Relaisausgängen
erzeugt werden. Siehe auch Par. 5-3* und 5-4*.
4-52 Warnung Drehz. niedrig
Bereich:
0 - Par. 4-53 UPM
Funktion:
Wenn die Motordrehzahl diesen Grenzwert
unterschreitet, wird im Display eine Meldung
* Standardeinstellung( )
Programmieren
*
0,00A
*
Par. 16-37 A
*
0UPM
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
angezeigt. Zusätzlich kann ein entsprechendes
Zustandssignal auf den Digital- und Relaisausgängen
erzeugt werden. Siehe auch Par. 5-3* und 5-4*.

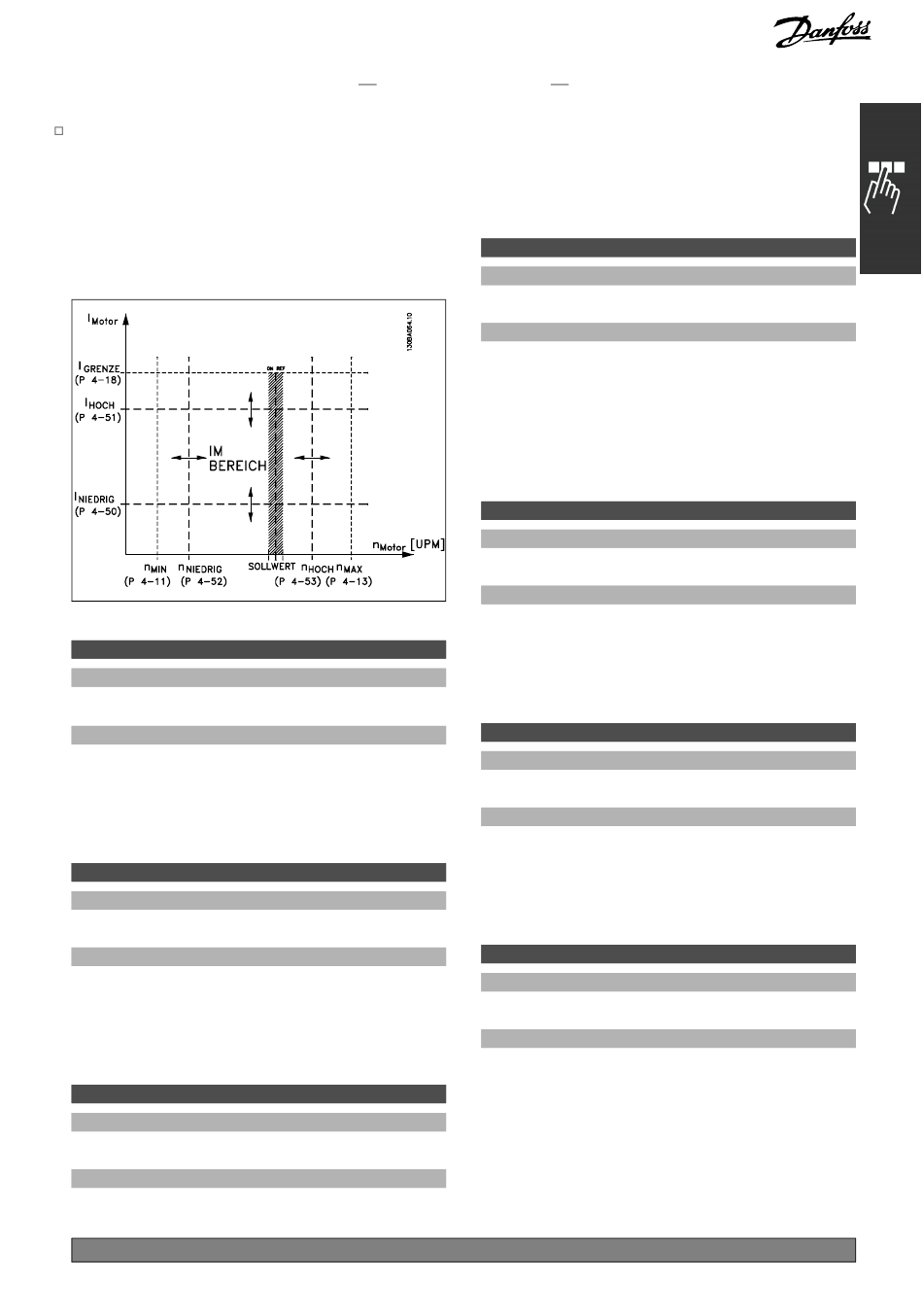

Geben Sie die Grenze innerhalb des Drehzahlbereichs
des Frequenzumrichters an. Siehe Zeichnung.
4-53 Warnung Drehz. hoch
Bereich:
Par. 4-52 - Par. 4-13 UPM
Funktion:
Wenn die Motordrehzahl diesen Grenzwert
überschreitet, wird im Display eine Meldung
angezeigt. Zusätzlich kann ein entsprechendes
Zustandssignal auf den Digital- und Relaisausgängen
erzeugt werden. Siehe auch Par. 5-3* und 5-4*.
Geben Sie die Grenze innerhalb des Drehzahlbereichs
des Frequenzumrichters an. Siehe Zeichnung.
4-54 Warnung Sollwert niedr.
Bereich:
-999999.999 - 999999.999
Funktion:
Wenn der aktuelle Sollwert diesen Grenzwert
unterschreitet, wird im Display eine Meldung
angezeigt. Die Signalausgänge können so
programmiert werden, dass sie ein Zustandssignal
auf den Digital- und Relaisausgängen erzeugen.
4-55 Warnung Sollwert hoch
Bereich:
-999999.999 - 999999.999
Funktion:
Wenn der aktuelle Sollwert diesen Grenzwert
überschreitet, wird im Display eine Meldung
angezeigt. Die Signalausgänge können so
programmiert werden, dass sie ein Zustandssignal
auf den Digital- und Relaisausgängen erzeugen.
4-56 Warnung Istwert niedr.
Bereich:
-999999.999 - 999999.999
Funktion:
Wenn der Istwert diesen Grenzwert unterschreitet,
wird im Display eine Meldung angezeigt. Die
Signalausgänge können so programmiert werden,
dass sie ein Zustandssignal auf den Digital-
und Relaisausgängen erzeugen.
*
Par. 4-13 UPM
*
-999999.999
*
999999.999
*
-999999.999
