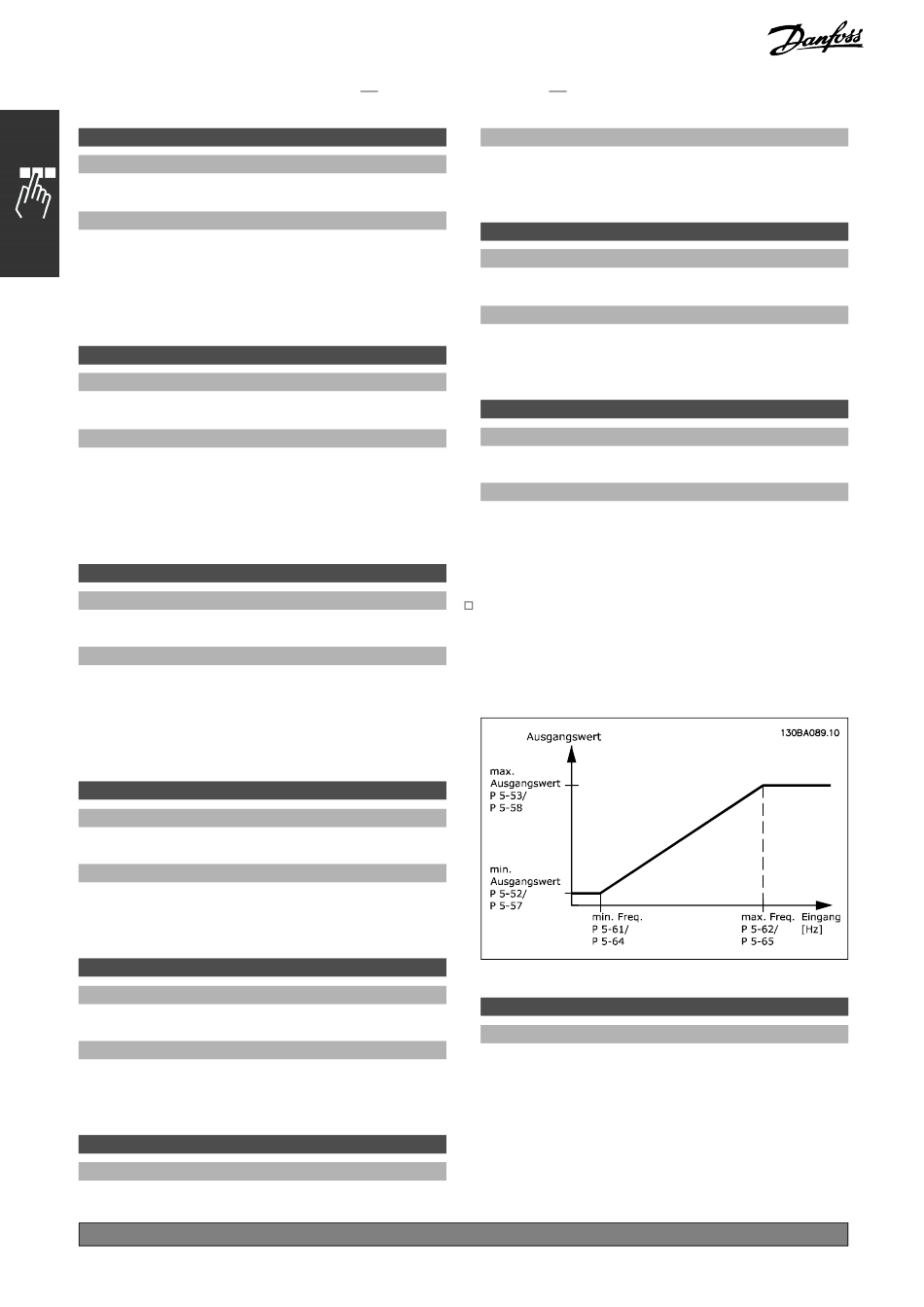

FC 300 Projektierungshandbuch
5-52 Klemme 29 Min. Soll-/Istwert
Bereich:
-1000000,000 - Par. 5-53
Funktion:
Festlegung des minimalen Soll-/Istwertes als
Bezug für die Min. Frequenz des Pulseingangs
3 (Par. 5-55). (Par. 5-02 = "Ausgang [0]" und
Par. 5-13 = "Pulseingang [32]").
Dieser Parameter ist nur bei FC 302 verfügbar.
5-53 Klemme 29 Max. Soll-/Istwert
Bereich:
Par. 5-52 - 1000000,000
Funktion:
Festlegung des maximalen Soll-/Istwertes als
Bezug für die Max. Frequenz des Pulseingangs
29 (Par. 5-51). (Par. 5-02 = "Ausgang [0]" und
Par. 5-13 = "Pulseingang [32]").
Dieser Parameter ist nur bei FC 302 verfügbar.
5-54 Pulseingang 29 Filterzeit
Bereich:
1 - 1000 ms
Funktion:
Dieses Tiefpassfilter bedämpft das Signal an
Pulseingang 29. Dies ist vorteilhaft, wenn z.B. viele
Störsignale im System sind. Dieser Parameter kann
bei laufendem Motor nicht eingestellt werden.
Dieser Parameter ist nur bei FC 302 verfügbar.
5-55 Klemme 33 Min. Frequenz
Bereich:
100 - 110000 Hz
Funktion:
Parameter zum Skalieren der Min.-Frequenz des
Pulseingangs 33. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 5-57.
5-56 Klemme 33 Max. Frequenz
Bereich:
100 - 110000 Hz
Funktion:
Parameter zum Skalieren der Max.-Frequenz des
Pulseingangs 33. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 5-58.
5-57 Klemme 33 Min. Soll-/Istwert
Bereich:
-100000.000 - Par. 5-58
* Standardeinstellung( )
182
Programmieren
*
0.000
*
1500.000
*
100ms
*
100Hz
*
100Hz
*
0.000
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Funktion:
Festlegung des minimalen Soll-/Istwertes
als Bezug für die Min. Frequenz des
Pulseingangs 33 (Par. 5-55).
5-58 Klemme 33 Max. Soll-/Istwert
Bereich:
Par. 5-57 - 100000,000
Funktion:
Festlegung des maximalen Soll-/Istwertes
als Bezug für die Max. Frequenz des
Pulseingangs 33 (Par. 5-56).
5-59 Pulseingang 33 Filterzeit
Bereich:
1 - 1000 ms
Funktion:
Dieses Tiefpassfilter bedämpft das Signal an
Pulseingang 33. Dies ist vorteilhaft, wenn z.B. viele
Störsignale im System sind. Dieser Parameter kann
bei laufendem Motor nicht eingestellt werden.
5-6*Pulsausgänge
Die Pulsausgänge sind Klemme 27 oder 29
zugewiesen. Stellen Sie hierzu Par. 5-01 oder
Par. 5-02 auf "Ausgang [1]" ein.
5-60 Klemme 27 Pulsausgang
Option:
*
Ohne Funktion
Ausgangsfrequenz
Sollwert
Istwert
Motorstrom
Mom. relativ zu Max.
Mom. relativ zu Nenn.
*
1500.000
*
100ms
[0]
[100]
[101]
[102]
[103]
[104]
[105]
