FC 300 Projektierungshandbuch
ACHTUNG!:

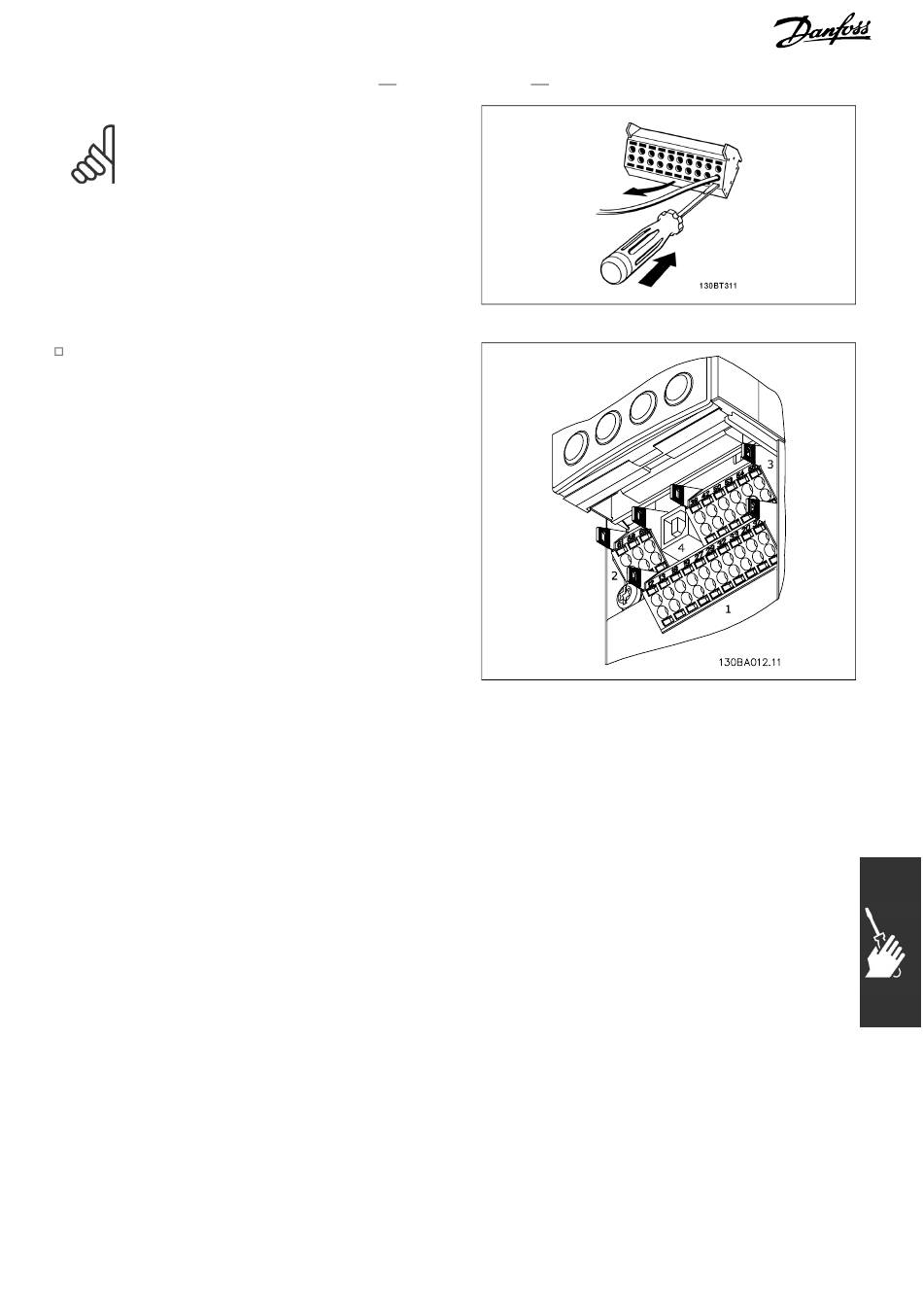

Kabel aus der Federzugklemme entfernen:
Führen Sie einen Schlitzschraubendreher mit
1.
flacher Spitze in die rechteckige Öffnung ein
und öffnen Sie die Klemmfeder.
Ziehen Sie das Kabel heraus.
2.

Steuerklemmen

Steuerklemmen (FC 301)
Logische Aufteilung der Klemmen:
8-poliger Stecker mit digitalen Steuerklemmen.
1.
3-poliger Stecker mit RS485-Busklemmen.
2.
6-poliger Stecker mit analogen Steuerklemmen.
3.
USB-Anschluss.
4.

Steuerklemmen (FC 302)

Logische Aufteilung der Klemmen:
1. 10-poliger Stecker mit digitalen Steuerklemmen.
2. 3-poliger Stecker mit RS485-Busklemmen.
6-poliger Stecker mit analogen Steuerklemmen.
3.
USB-Anschluss.
4.
Installieren
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Steuerklemmen (Abbildung FC 302)
