FC 300 Projektierungshandbuch

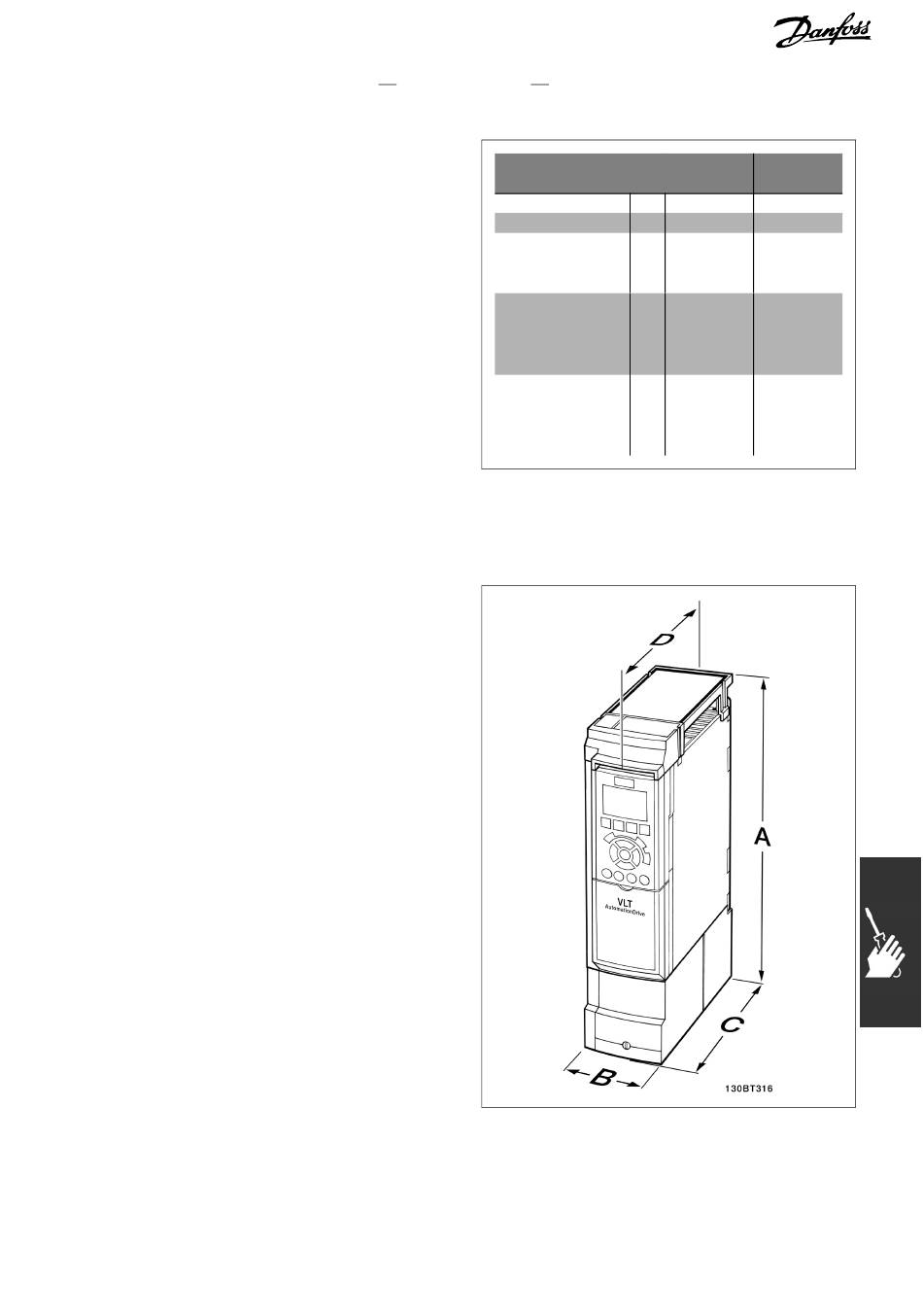

IP 21/NEMA1 Gehäuseabdeckung
Die IP 21/NEMA1-Option besteht hautpsächlich
aus einem Montageblech unten und einem
Kunststoffteil oben. Das Blechteil kann auch als
Verbindungsplatte für Installationsrohre dienen
und ist am Boden des Kühlkörpers befestigt. Das
Kunststoffteil dient als Schutz von oben.
Hinweise zur Installation von IP 21/NEMA1 Gehäuseabdeckungen finden Sie
im mitgelieferten Optionshandbuch.
Installieren
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Abmessungen
Höhe A
Breite B
Untere Tiefe von
Kühlkörper zu C
Vorderseite
Obere Tiefe
von Kühlkörper
D
zu Vorderseite
(ohne Option)
Obere Tiefe von
Kühlkörper zu
D
Vorderseite (mit
Option)
Abmessungen der Gehäuseabdeckung IP 21/NEMA1
Gehäuse Gehäuse
Größe A2 Größe A3
375 mm 375 mm
90 mm 130 mm
202 mm 202 mm
207 mm 207 mm
222 mm 222 mm
