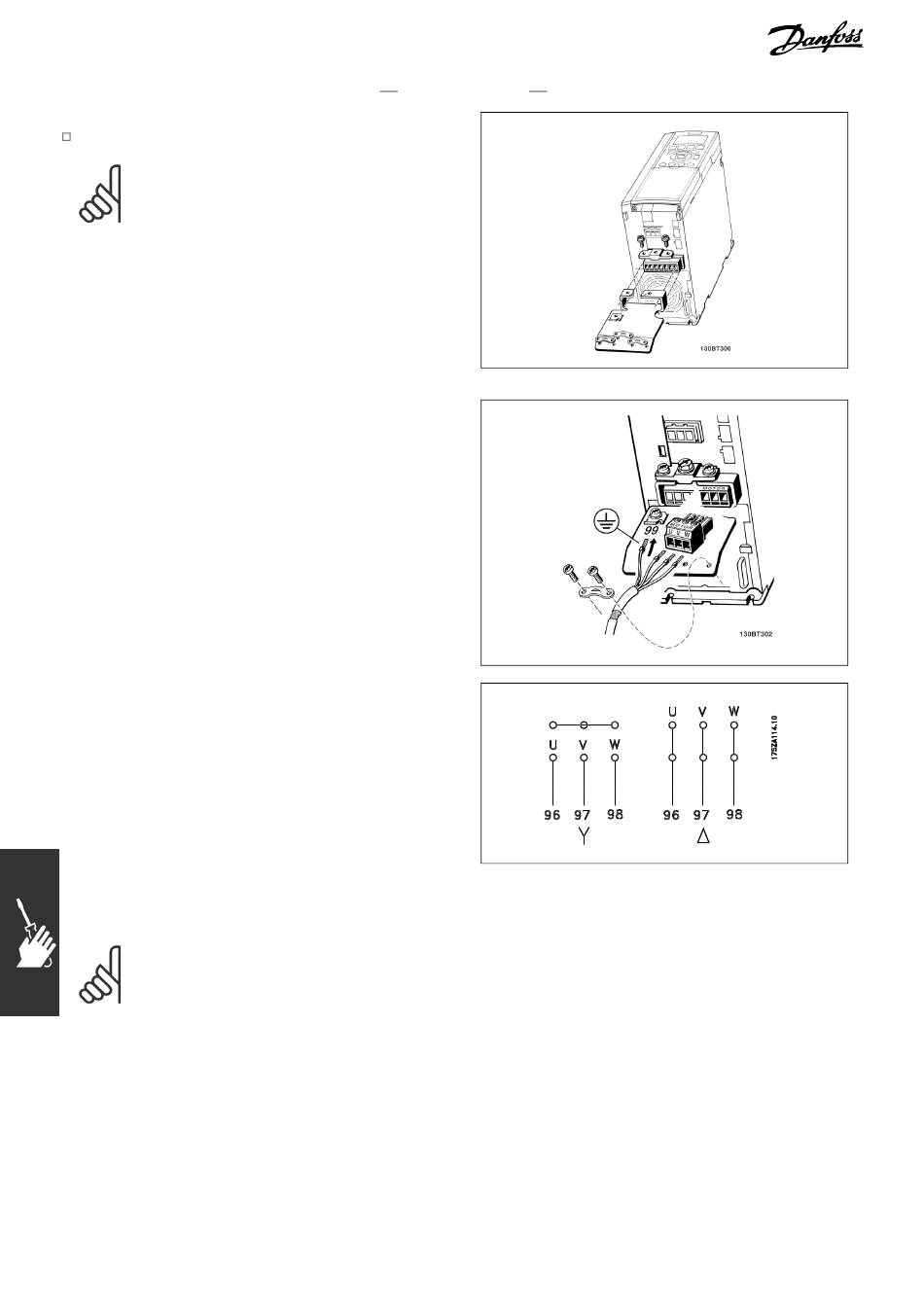

Motoranschluss

ACHTUNG!:
Das Motorkabel muss abgeschirmt
sein. Bei Verwendung eines nicht
abgeschirmten Kabels sind einige
EMV-Anforderungen nicht erfüllt. Nähere
Informationen siehe EMV-Spezifikationen.
Montieren Sie das Abschirmblech unten am FC
1.
300 mit den Schrauben und Unterlegscheiben
aus dem Montagezubehör.
Schließen Sie die drei Phasen des Motorkabels
2.
an den Klemmen 96 (U), 97 (V), 98 (W) an.
Schließen Sie den PE-Leiter mit der passenden
3.
Schraube aus dem Zubehör an Klemme 99
auf dem Abschirmblech an.
4. Stecken Sie den Motor-Anschlussstecker auf die
Klemmen mit der Bezeichnung MOTOR.
Befestigen Sie das abgeschirmte Kabel mit
5.
Schrauben und Unterlegscheiben aus dem
Montagezubehör am Abschirmblech.
Alle dreiphasigen Standard-Asynchronmotoren
können an den FC 300 angeschlossen
werden. Normalerweise wird für kleine
Motoren Sternschaltung (230/400 V, D/Y),
und für große Motoren Dreieckschaltung
verwendet (400/690 V, D/Y). Schaltungsart
(Stern/Dreieck) und Anschlussspannung sind auf
dem Motor-Typenschild angegeben.
ACHTUNG!:
Bei Motoren ohne Phasentrennpapier oder eine geeignete Isolation welche für
den Betrieb an einem Zwischenkreisumrichter benötigt wird, muß ein LC-Filter
am Ausgang des FC 300 vorgesehen werden.
