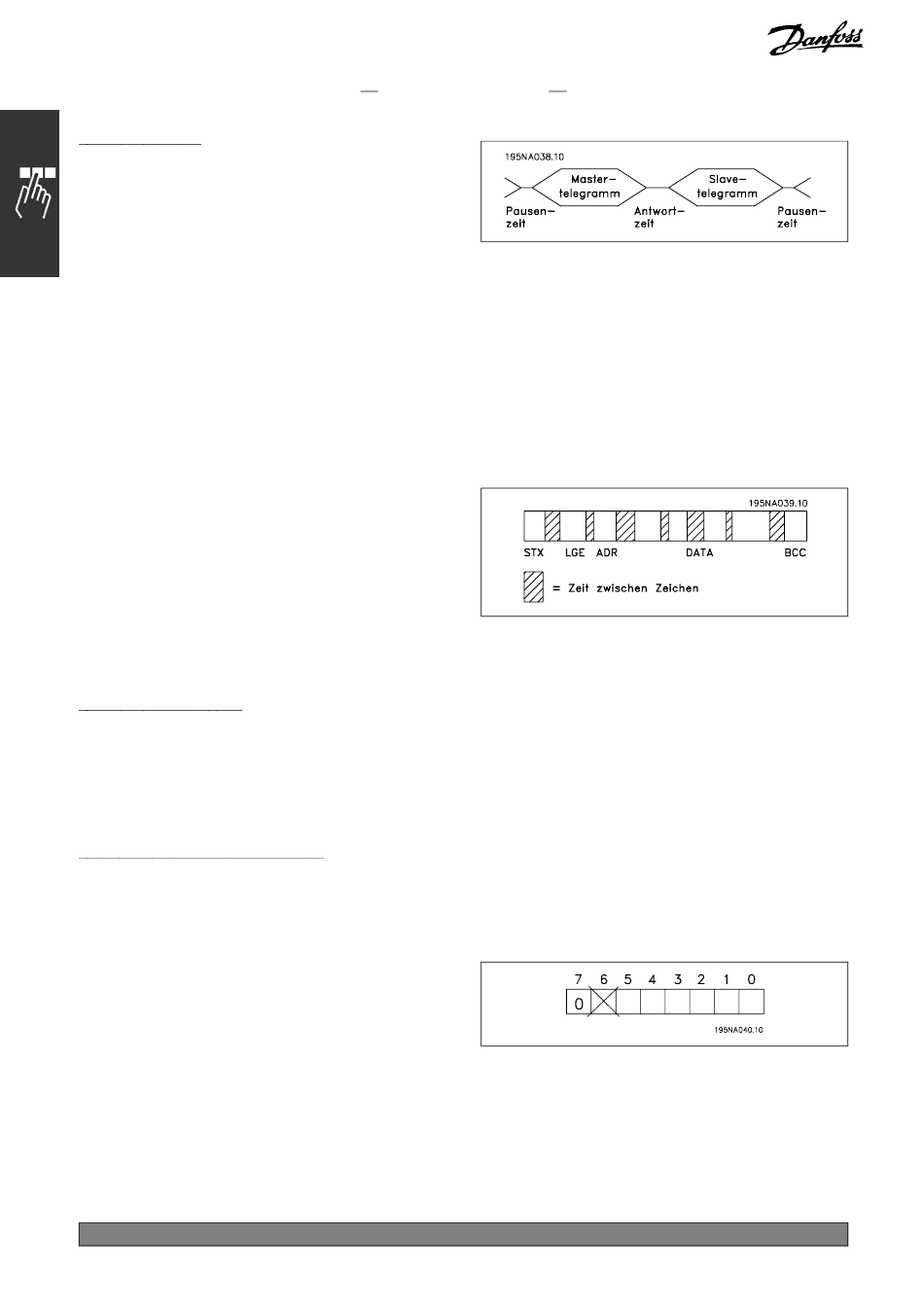

Telegrammtiming
Die Kommunikationsgeschwindigkeit zwischen
einem Master und einem Slave hängt von der
Baudrate ab. Die Baudrate des Frequenzumrichters
muss der des Masters entsprechen und wird in
Par. 8-32 FC-Baudrate, gewählt.
Nach einem Antworttelegramm vom Slave muss eine Pause von mindestens 2 Byte (22 Bit) abgewartet
werden, bevor der Master ein neues Telegramm senden darf. Bei einer Baudrate von 9600 Baud muss die
Pause mindestens 2,3 ms dauern. Wenn der Master das Telegramm gesendet hat, darf die Antwortzeit des
Slave zurück zum Master höchstens 20 ms betragen, und es wird eine Pause von 2 Byte abgewartet.
Pausenzeit, min: 2 Byte
•
Antwortzeit, min: 2 Byte
•
Antwortzeit, max: 2 ms
•
Die Zeit zwischen den einzelnen Bytes in einem
Telegramm darf die Dauer von zwei Byte nicht
überschreiten, und das Telegramm muss innerhalb
der 1,5-fachen normalen Telegrammzeit übertragen
sein. Bei einer Baudrate von 9600 Baud und
einer Telegrammlänge von 16 Byte ist das
Telegramm nach 27,5 ms übertragen.
Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbyte plus Adressbyte ADR und Datensteuerbyte BCC.
Die Länge der Telegramme mit 4 Datenbyte beträgt: LGE = 4 + 1 + 1 = 6 Byte
Die Länge der Telegramme mit 4 Datenbyte beträgt: LGE = 12 + 1 + 1 = 14 Byte
Die Länge von Telegrammen, die Texte enthalten, ist 10+n-Byte. 10 stellen die festen Zeichen
dar, während das " n " variabel ist (je nach Textlänge).
Frequenzumrichter Adresse (ADR)
Es wird mit zwei verschiedenen Adressformaten gearbeitet. Der Adressbereich des Fre-
quenzumrichters beträgt entweder 1-31 oder 1-126.
1. Adressformat 1-31
Das Byte für den Adressbereich 1-31 hat
folgendes Profil:
Bit 7 = 0 (Adressformat 1-31 aktiv)
Bit 6 wird nicht verwendet
Bit 5 = 1: Broadcast, Adressbits (0-4)
werden nicht benutzt
Bit 5 = 0: Kein Broadcast
Bit 0-4 = Frequenzumrichteradresse 1-31
* Standardeinstellung( )
