FC 300 Projektierungshandbuch
6-25 Klemme 54 Skal. Max.-Soll/Istwert
Bereich:
Par. 6-24 zu 1000000,000
Funktion:
Festlegung des maximalen Soll-/Istwertes als
Bezug für den Max.-Wert des Analogeingangs
54 (Par. 6-21 bzw. 6-23)
6-26 Klemme 54 Filterzeit
Bereich:
0,001 - 10,000 s
Funktion:
Dieses Tiefpassfilter bedämpft das Signal an
Analogeingang 54. Dies ist vorteilhaft, wenn z. B.
viele Störsignale im System sind. Der Parameter
kann nicht bei laufendem Motor eingestellt werden.
6-5* Analogausgang 1
Analogausgang 1 entspricht Klemme 42. Die
Auflösung am Analogausgang ist 12 Bit.
6-50 Klemme 42 Analogausgang
Option:
Ohne Funktion
Ausgangsfrequenz
(0 - 1000 Hz),
0...20 mA
Ausgangsfrequenz
(0 - 1000 Hz), 4...20 mA
Sollwert (Ref min-max), 0...20 mA
Sollwert (Ref min-max), 4...20 mA
Istwert (FB min-max), 0...20 mA
Istwert (FB min-max), 4...20 mA
Motorstrom (0-Imax), 0...20 mA
Motorstrom (0-Imax), 4...20 mA
Moment relativ zu Max. 0-Tlim,
0...20 mA
Moment relativ zu Max. 0-Tlim, 4...20 mA
Moment relativ zu Nenn. 0-Tnom,
0...20 mA
Moment relativ zu Nenn. 0-Tnom,
4...20 mA
Leistung (0-Pnom), 0...20 mA
Leistung (0-Pnom), 4...20 mA
Drehzahl (0-Speedmax), 0...20 mA
Drehzahl (0-Speedmax), 4...20 mA
Drehmoment (+/-160 % Drehmoment),
0-20 mA
Drehmoment (+/-160 % Drehmoment),
4-20 mA
Ausg. freq. 4-20 mA
Sollwert 4-20 mA
* Standardeinstellung( )
Programmieren
*
1500,000 Einheit
*
0,001s
[0]
[100]
[101]
[102]
[103]
[104]
[105]
[106]
[107]
[108]
[130]
[131]
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Istwert 4-20 mA
Motorstrom 4-20 mA
Drehm. % lim. 4-20mA
Drehm. % nom. 4-20 mA
Leistung 4-20 mA
Drehzahl 4-20mA
Drehm. 4-20 mA

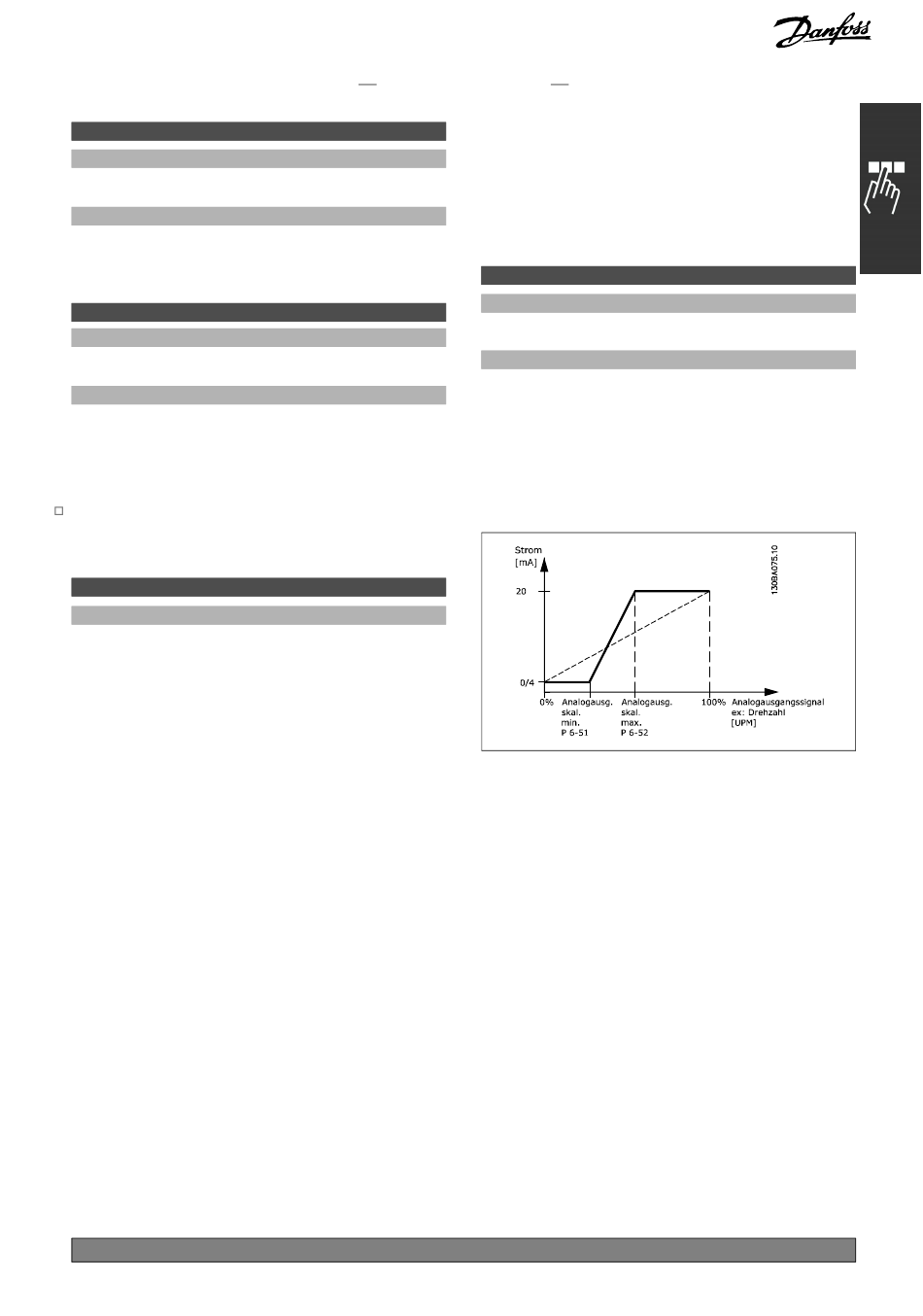

6-51 Kl. 42, Ausgang min. Skalierung
Bereich:
000 - 200 %
Funktion:
Dieser Parameter skaliert das Min.-Signal an
Ausgangsklemme 42. Die Min. Skalierung ist
prozentual im Bezug auf den maximalen Wert
des dargestellten Signals anzugeben. Die Min.
Skalierung kann nie höher als die entsprechende
Auswahl in Par. 6-52 sein.
[132]
[133]
[134]
[135]
[136]
[137]
[138]
*
0%
