Programmieren

Bedienung der grafischen und numerischen Bedieneinheit

Bedienung der grafischen Bedienein-
heit LCP 102

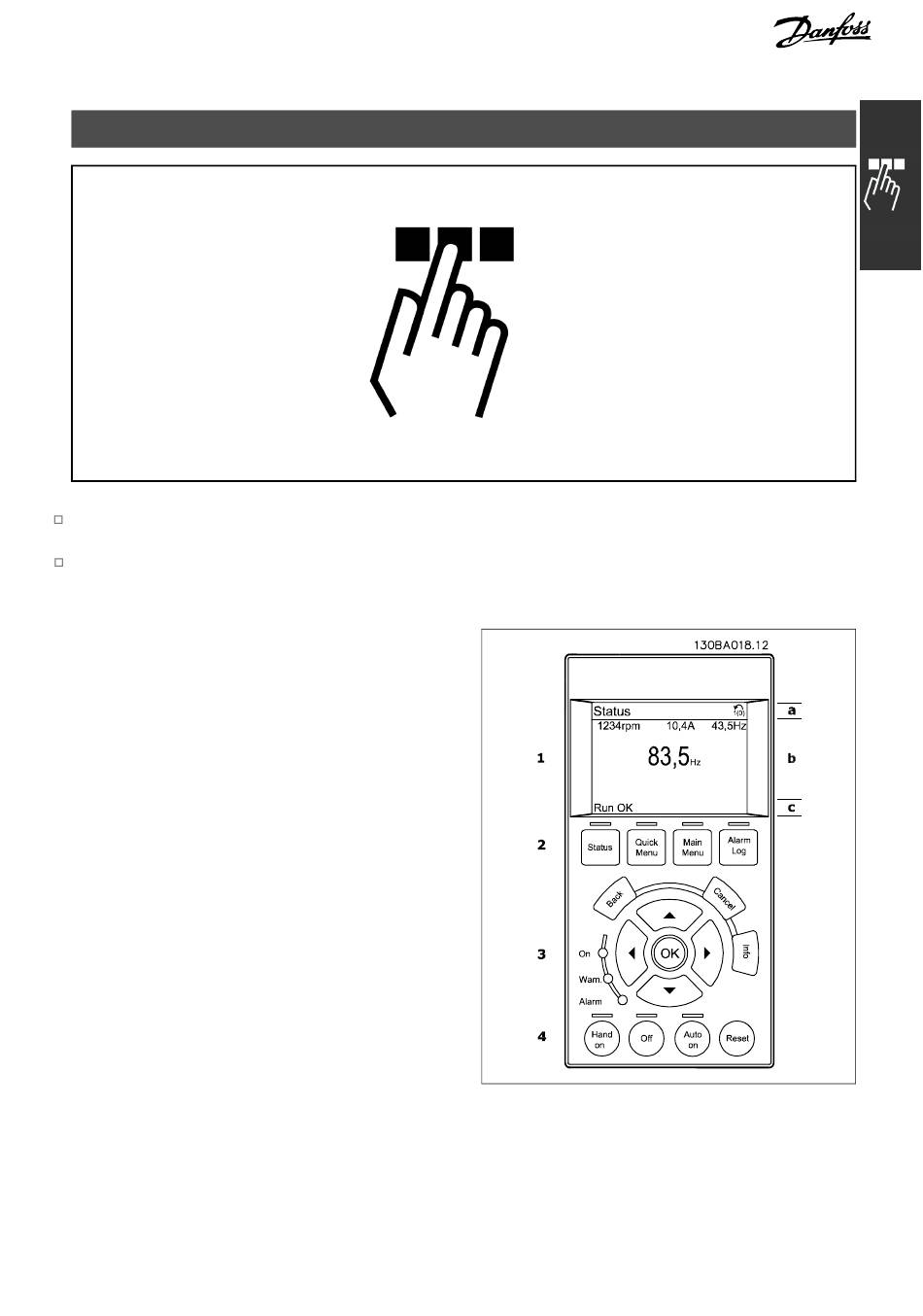

Die folgenden Anweisungen gelten für das
grafische LCP (LCP 102).
Die Bedieneinheit ist in vier funktionelle
Gruppen unterteilt:
1. Grafikdisplay mit Statuszeilen.
Menütasten mit Anzeige-LEDs - Parameter
2.
ändern und zwischen Displayfunktionen
umschalten.
Navigationstasten und Kontroll-Anzeigen (LEDs).
3.
Bedientasten mit Kontroll-Anzeigen (LEDs).
4.
Alle Datenanzeigen erfolgen auf dem grafischen
LCD-Display, das im Statusmodus maximal fünf
Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
Statuszeile:Zustandsmeldungen in der Form
a.
von Symbolen und Grafiken.

Arbeitsbereich:

Je nach Displayanzeigeart
b.
Anzeigebereich für Betriebsvariablen oder für
Parameternavigation bzw. -änderung. Durch
Drücken der Taste [Status] kann jeweils eine
extra Zeile hinzugefügt werden.
Statuszeile: Zustandsmeldungen in Textform.
c.
