FC 300 Projektierungshandbuch

Displaymodus - Wahl der Anzeige

Durch Drücken der Taste [Status] können
Sie zwischen 3 verschiedenen Anzeigen
wechseln (siehe unten).
Die Tabelle zeigt die verfügbaren Betriebsvariablen.
Detaillierte Informationen zu den Betriebsvariablen
erhalten Sie, wenn Sie den Parameter der Variablen
aufrufen (z. B. Par. 16-00 für Steuerwort)
und die [Info]-Taste drücken.
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte
Anzeigeparameter hat seine eigene Skala und
Ziffern nach einer möglichen Dezimalstelle. Durch
einen größeren Zahlenwert eines Parameters werden
weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.

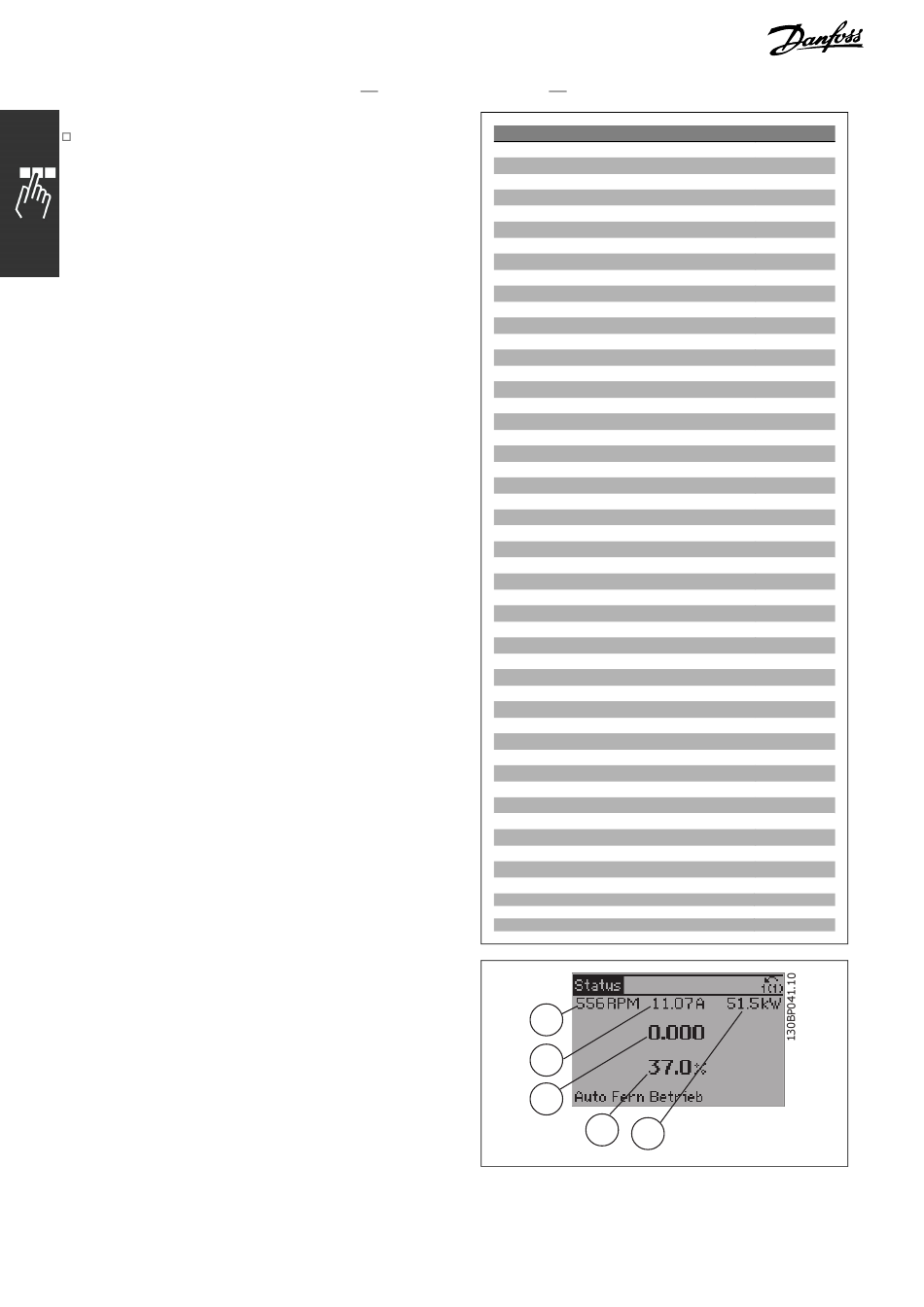

Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Benutzen Sie [INFO], um Informationen zu
den angezeigten Betriebsvariablen 1.1, 1.2,
1.3, 2, und 3 zu erhalten.
132
Programmieren
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Betriebsvariable:
Par. 16-00 Steuerwort
Par. 16-01 Sollwert
Par. 16-02 Sollwert
Par. 16-03 Zustandswort
Par. 16-05 Hauptistwert
Par. 16-10 Leistung
Par. 16-11 Leistung
Par. 16-12 Motorspannung
Par. 16-13 Frequenz
Par. 16-14 Motorstrom
Par. 16-16 Drehmoment
Par. 16-17 Drehzahl
Par. 16-18 Motor therm.
Par. 16-20 Rotor-Winkel
Par. 16-30 DC-Spannung
Par. 16-32 Bremsleistung / s
Par. 16-33 Bremsleistung / 2 min
Par. 16-34 Temp. Kühlkörper
Par. 16-35 FC Überlast
Par. 16-36 Nenn-WR-Strom
Par. 16-37 Max.-WR-Strom
Par. 16-38 SL Contr.Zustand
Par. 16-39 Steuerkartentemp.
Par. 16-40 Protokollpuffer voll
Par. 16-50 Externer Sollwert
Par. 16-51 Puls-Sollwert
Par. 16-52 Istwert
Par. 16-53 DigiPot Sollwert
Par. 16-60 Digitaleingänge
Par. 16-61 AE 53 Modus
Par. 16-62 Analogeingang 53
Par. 16-63 AE 54 Modus
Par. 16-64 Analogeingang 54
Par. 16-65 Analogausgang 42
Par. 16-66 Digitalausgänge
Par. 16-67 Pulseing. 29
Par. 16-68 Pulseing. 33
Par. 16-69 Pulsausg. 27
Par. 16-70 Pulsausg. 29
Par. 16-71 Relaisausgänge
Par. 16-72 Zähler A
Par. 16-73 Zähler B
Par. 16-80 Bus Steuerwort 1
Par. 16-82 Bus Sollwert 1
Par. 16-84 Feldbus-Komm. Status
Par. 16-85 FC Steuerwort 1
Par. 16-86 FC Sollwert 1
Par. 16-90 Alarmwort
Par. 16-92 Warnwort
Par. 16-94 Erw. Zustandswort
1.1
1.2
2
3
1.3
Einheit:
Hex
[Einheit]
%
Hex
%
[kW]
[PS]
[V]
[Hz]
[A]
Nm
[UPM]
%
V
kW
kW
C
%
A
A
C
[Einheit]
bin
V
V
[mA]
[bin]
[Hz]
[Hz]
[Hz]
[Hz]
Hex
Hex
Hex
Hex
Hex
