4.6.3 Austauschen des Parallelarms
Sitz des Parallelarms

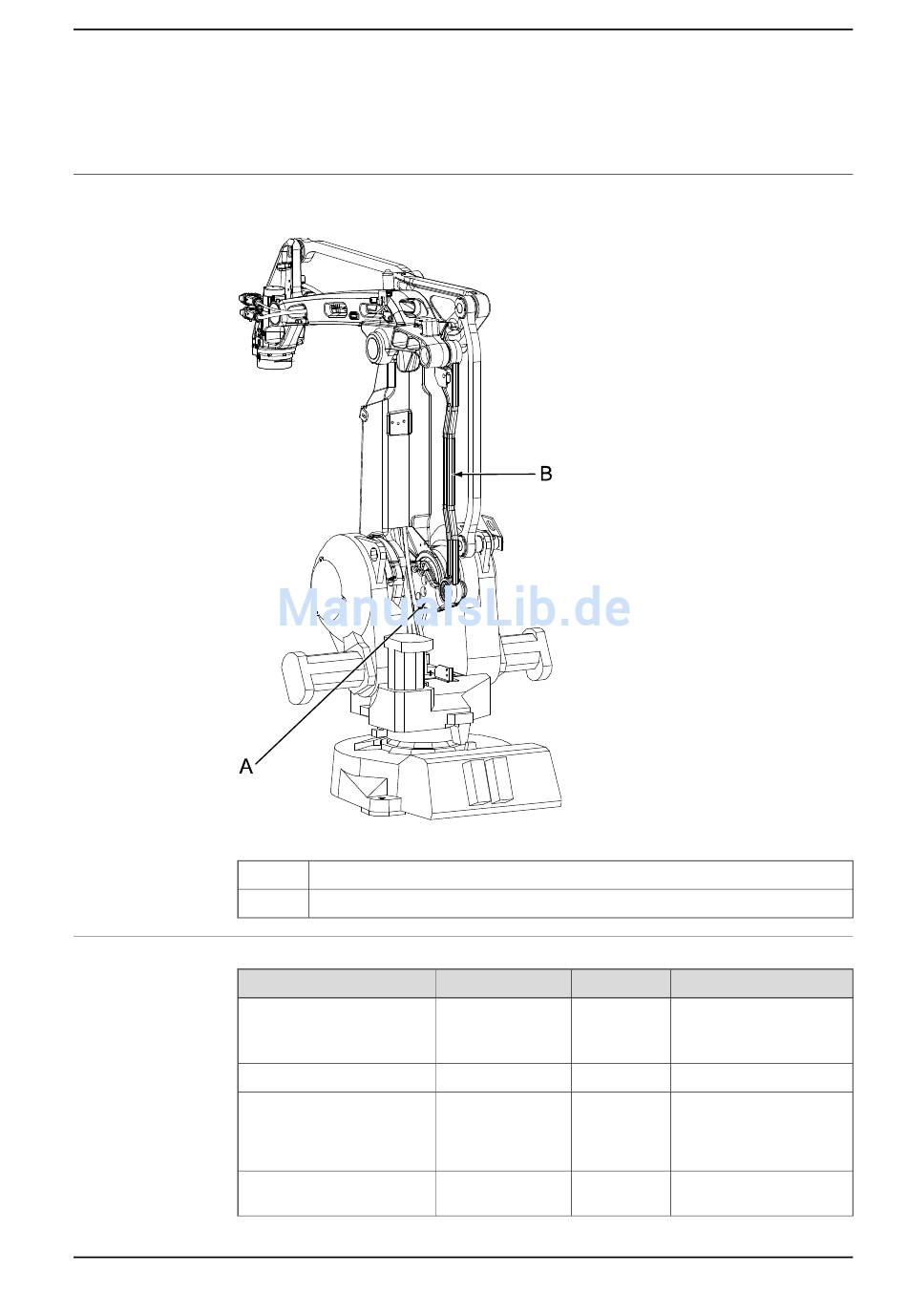

Der Parallelarm befindet sich am Rahmen (siehe folgende Abbildung).
xx0600002591
A
B
Erforderliche Ausrüstung
Geräte
Parallelarm vollständig
Lagerfett
Standardwerkzeugsatz
Calibration Pendulum-Werk-
zeugsatz
3HAC026048-003 Revision: F
Parallelarm
Parallelschiene
Ersatzteilnr.
3HAC025727-001
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.6.3 Austauschen des Parallelarms
Art.-Nr.
Hinweis
Enthält:
•
Rillenkugellager
•
Dichtring
3HAB3537-1
Der Inhalt wird im Ab-
schnitt
Standardwerkzeu-
ge auf Seite 231
ben.
3HAC15716-1
Vollständiger Satz umfasst
auch die Bedienanleitung.
Fortsetzung auf nächster Seite
beschrie-
183
