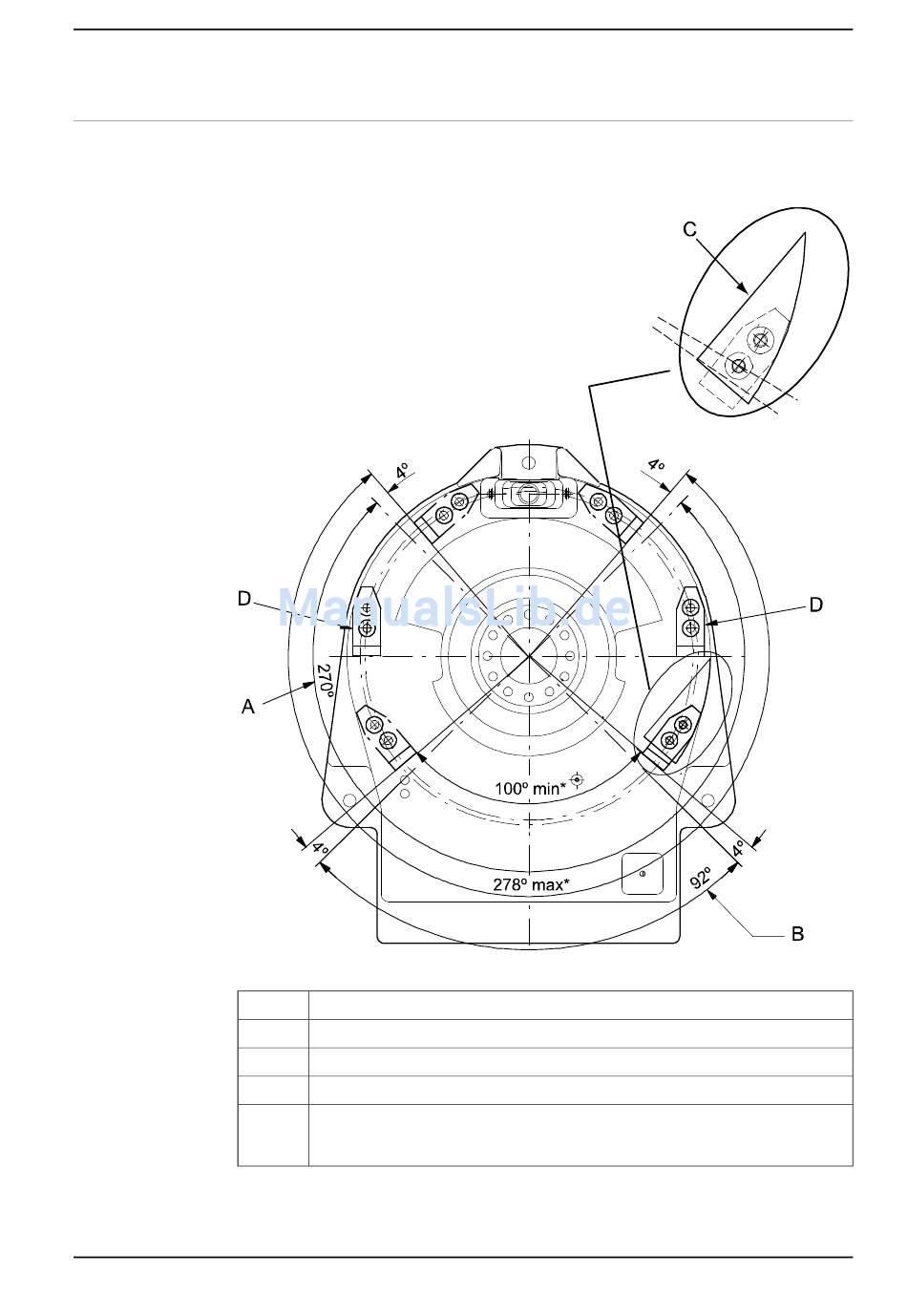

Positionen der Bohrlöcher für die zusätzlichen Anschläge
Die nachfolgende Abbildung zeigt die benötigte Bohrvorlage für Bohrungen für
mechanische Anschläge an Achse 1.
xx0200000206
A
B
C
D
*
3HAC026048-003 Revision: F
2.4.2 Mechanische Einschränkung des Arbeitsbereichs von Achse 1
Maximaler Arbeitsbereich, Achse 1
Minimaler Arbeitsbereich, Achse 1
Bohrvorlage liegt dem mechanischen Anschlag bei.
Nur in dieser Richtung montieren!
Der minimale und maximale Abstand der mechanischen Anschläge. Der Unter-
schied zwischen Abstand und minimalem und maximalem Arbeitsbereich ist 2
x 4°. Das entspricht der Breite des Anschlagstifts (am Rahmen).
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Fortsetzung auf nächster Seite
Fortsetzung
