Austausch Der Parallelschiene - ABB IRB 260 Produkthandbuch

4 Reparatur

4.5.2 Austausch der Parallelschiene

4.5.2 Austausch der Parallelschiene
Sitz derParallelschiene.

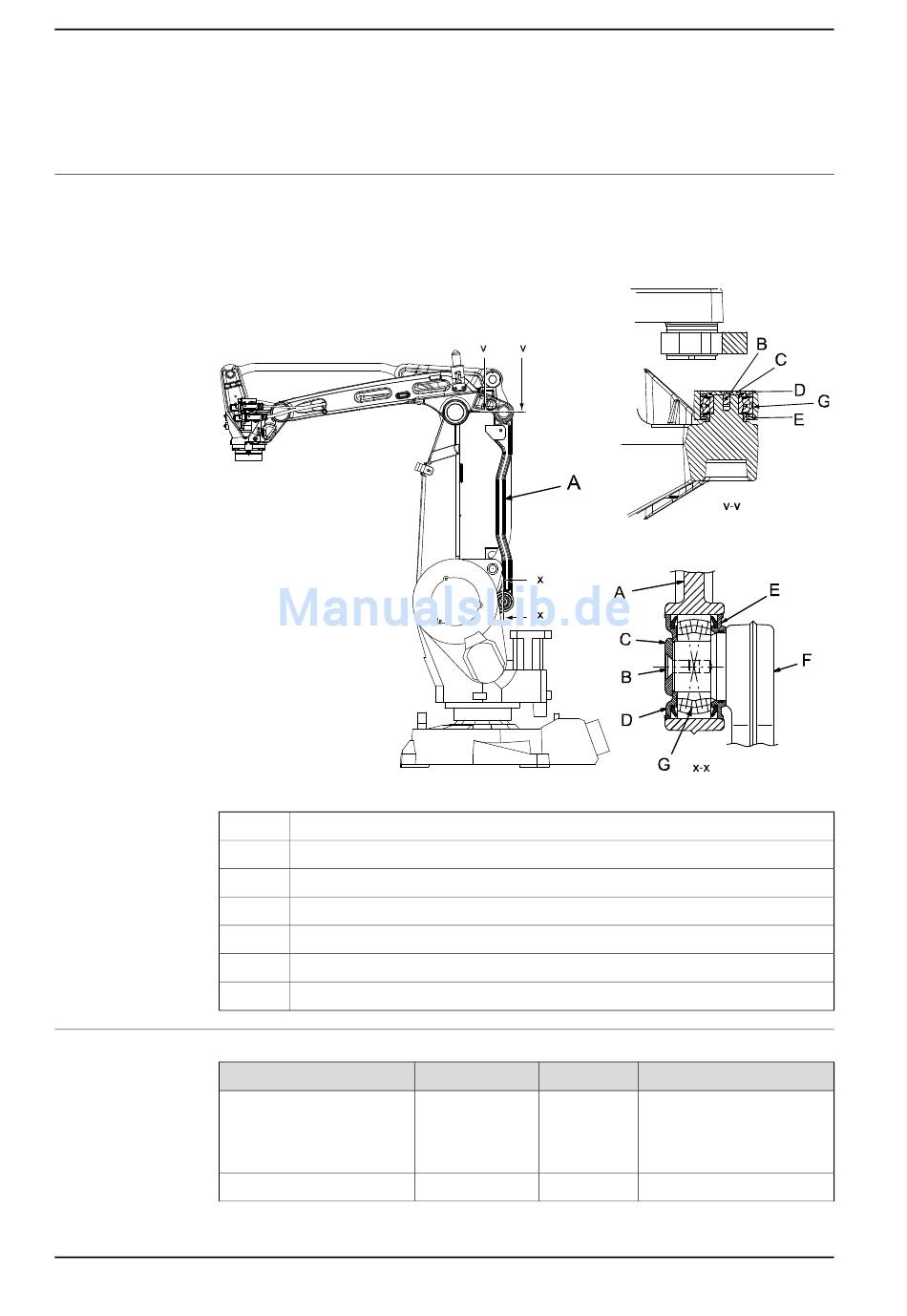

Der Sitz der Parallelschiene wird in der nachfolgenden Abbildung gezeigt.
Eine detaillierte Abbildung der Komponente und ihrer Position finden Sie im
Abschnitt Achse 1-3, Ersatzteilansicht 1 in Product manual, spare parts - IRB 260.
xx0500002552
A
B
C
D
E
F
G
Erforderliche Ausrüstung
Ausrüstung usw.
Parallelschiene vollständig
Kugellager
Fortsetzung auf nächster Seite
172
Parallelschiene
Befestigungsschrauben (2 Stück)
Sicherungsscheibe (2 Stück)
Lagerdichtung (2 Stück)
Lagerdichtung (2 Stück)
Parallelarm
Pendelrollenlager (2 Stück)
Ersatzteilnr.
3HAC025714-001
3HAA2167-12
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
Art.-Nr. Hinweis
Enthält:
• spherical roller bea-
rings
• Lagerdichtungen
2 St.
3HAC026048-003 Revision: F
