4 Reparatur
4.4.6 Austauschen des Verbindungssystems - Verbindungsstück
4.4.6 Austauschen des Verbindungssystems - Verbindungsstück
Überblick
Das Verbindungssystem besteht aus drei grundlegenden Teilen: obere Stange,
untere Stange und Verbindungsstück. Nachfolgend wird beschrieben, wie das
Verbindungsstück entfernt und wieder montiert wird.

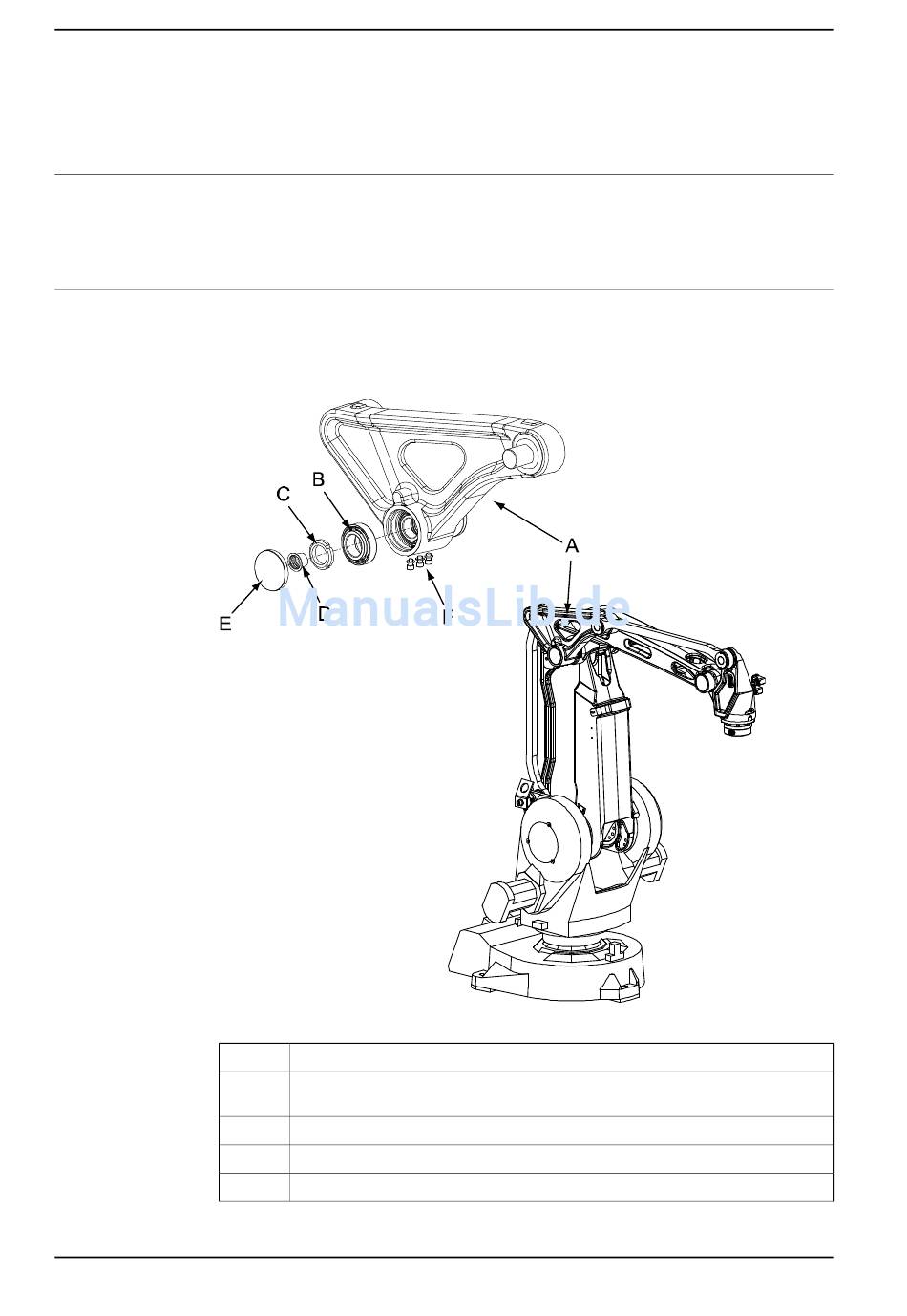

Position des Verbindungsstücks
Die Position des Verbindungsstücks am Oberarm wird in der nachfolgenden
Abbildung gezeigt. Es befindet sich an derselben Welle, die auch den Oberarm
mit dem Unterarm verbindet.
xx0600002619
A
B
C
D
E
Fortsetzung auf nächster Seite
162
Link
Lager (abgebildet als komplettes Lager; der äußere Laufring sollte aber bereits
vor dem Wiedereinbau des Verbindungsstücks im Lagersitz montiert sein)
Sicherungsmutter
Abdeckung
VK-Abdeckung
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
3HAC026048-003 Revision: F
