Montagewerkzeug, Lagerrille und Dichtung, Oberarm

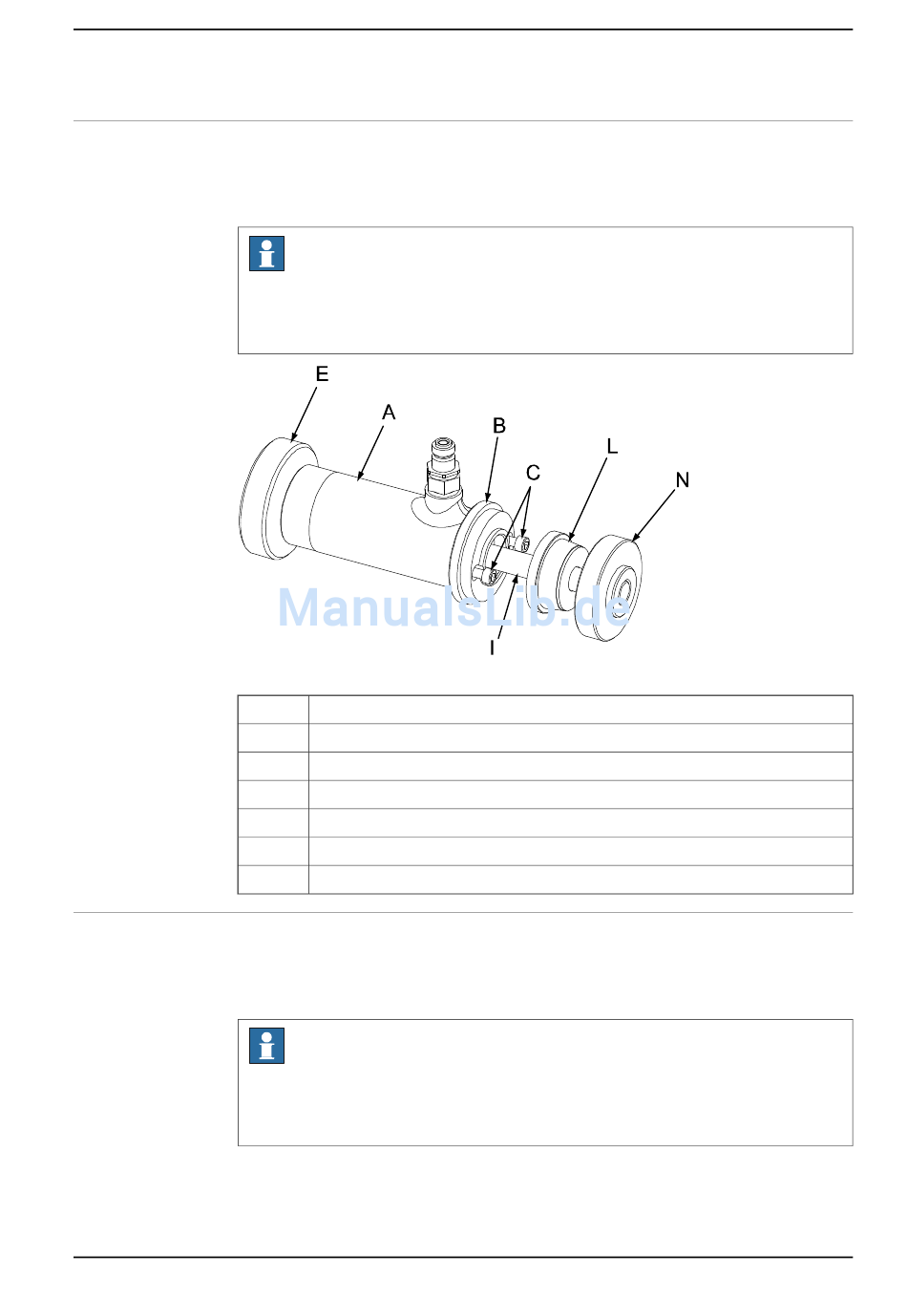

Das Werkzeug zum Einbauen der Lagerrille und der Dichtung am Oberarm wird
aus den in der folgenden Abbildung gezeigten Teilen zusammengesetzt (im
Werkzeugsatz für die Wartung enthalten).
xx0500002582
A
B
C
E
I
L
N
Demontagewerkzeug, Lagerrille, Oberarm
Das Werkzeug zum Ausbauen der Lagerrille am Oberarm wird aus den in der
folgenden Abbildung gezeigten Teilen zusammengesetzt (im Werkzeugsatz für die
Wartung enthalten).
3HAC026048-003 Revision: F
Hinweis
Die Teile können nicht separat geordert werden, sondern sind im vollständigen
Werkzeugsatz enthalten! Die Artikelnummern sind nur zu Identifikationszwecken
angegeben.
Hydraulikzylinder, 3HAC11731-1
Druckunterlegscheibe, 3HAC023963-007
Innensechskantschraube, 9ADA183-25, 2 Stück, M6 x 25
Mutter, 3HAC5507-1
Verbindungsstange, 3HAC025192-006
Druckkopf, 3HAC023963-039
Druckhülse, 3HAC023963-015
Hinweis
Die Teile können nicht separat geordert werden, sondern sind im vollständigen
Werkzeugsatz enthalten! Die Artikelnummern sind nur zu Identifikationszwecken
angegeben.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
7 Referenzinformation
7.7 Spezialwerkzeuge
Fortsetzung
Fortsetzung auf nächster Seite
237
