4.4.1 Austauschen von Welle und Lagern, Neigungsgehäuse
4.4 Oberarm
4.4.1 Austauschen von Welle und Lagern, Neigungsgehäuse
Sitz von Welle und Lagern

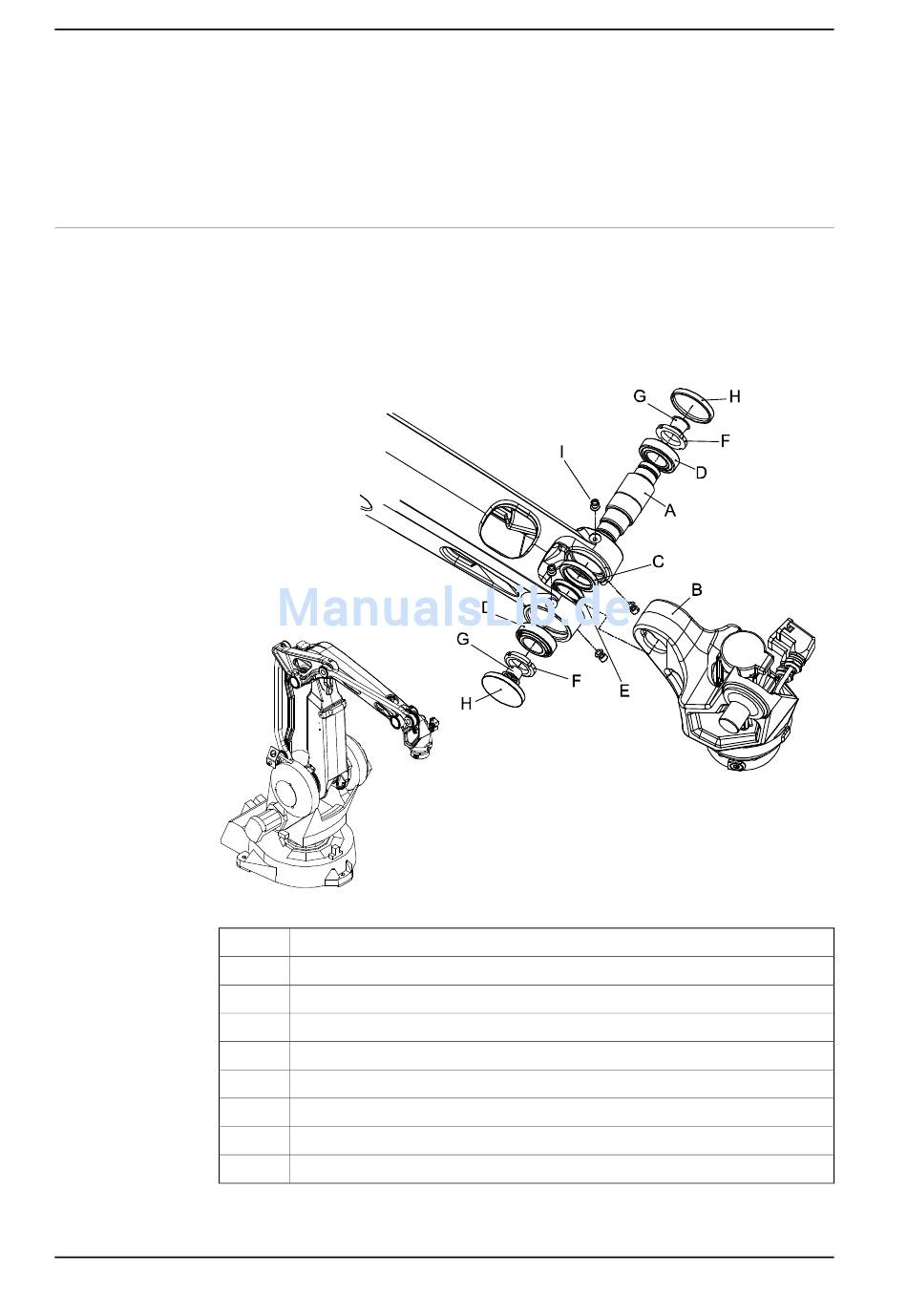

Das Neigungsgehäuse befindet sich im vorderen Bereich des Oberarms. Es ist
über eine Welle mit dem Oberarm verbunden (siehe Abbildung unten).
Eine detaillierte Abbildung der Komponente und ihrer Position finden Sie im
Abschnitt Oberarm, Explosionszeichnung in Product manual, spare parts - IRB
260.
xx0500002566
A
B
C
D
E
F
G
H
I
Fortsetzung auf nächster Seite
130
Welle, Neigungsgehäuse
Kippgehäuse
Dichtring
Kegelrollenlager (2 Stück)
Dichtring mit Staublippe
Sicherungsmuttern (2 Stück)
Abdeckhaube (2 Stück)
VK-Abdeckung (2 Stück)
M6-Schrauben und Unterlegscheiben (4 Stück)
