4.4.6 Austauschen des Verbindungssystems - Verbindungsstück
Fortsetzung

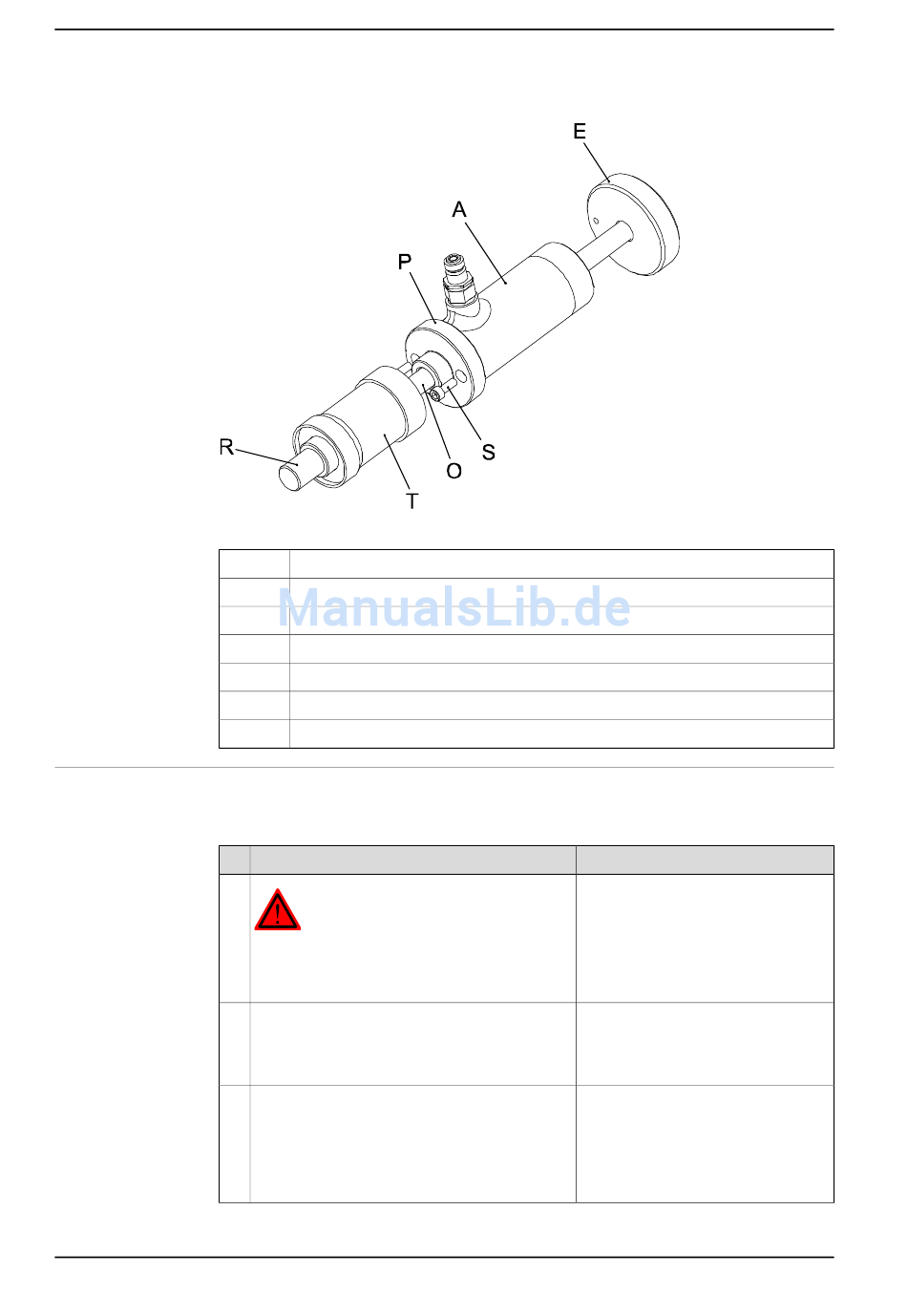

xx0600002618
A
E
O
P
R
S
T
Entfernen, Verbindungsstück
Nachfolgend wird der Ausbau des Verbindungsstücks aus dem Roboter
beschrieben.
1
2
3
Fortsetzung auf nächster Seite
164
Hydraulikzylinder, 3HAC11731-1
Mutter, 3HAC5507-1
Verbindungsstange, 3HAC023081-003
Druckgehäuse, 3HAC024097-002
Hilfswelle, 3HAC024097-005
Schraube, M6x12, 9ADA183-24 (2 Stück)
Abstand, 3HAC023062-001
Aktion
GEFAHR
Unterbrechen Sie sämtliche Strom-, Hydraulik-
und pneumatische Druckversorgung zum Robo-
ter!
Sichern Sie das Verbindungsstück mit einer
Rundschlinge über einen Kran.
Verwenden Sie die Bohrung in der Mitte des
Verbindungsstücks.
Entfernen Sie die obere und die untere Stange.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Weitere Informationen dazu erhalten
Sie in den folgenden Abschnitten:
•
Entfernen, obere Stange auf
Seite
154.
•
Ausbau, untere Stange auf
Seite
158.
3HAC026048-003 Revision: F
Werbung
Inhaltsverzeichnis
