2.3.4 Befestigen der Ausrüstung am Roboter und Roboterabmessungen
Allgemeines
In diesem Abschnitt sind die Abmessungen des Roboters und die verfügbaren
Montagebohrungen dargestellt.

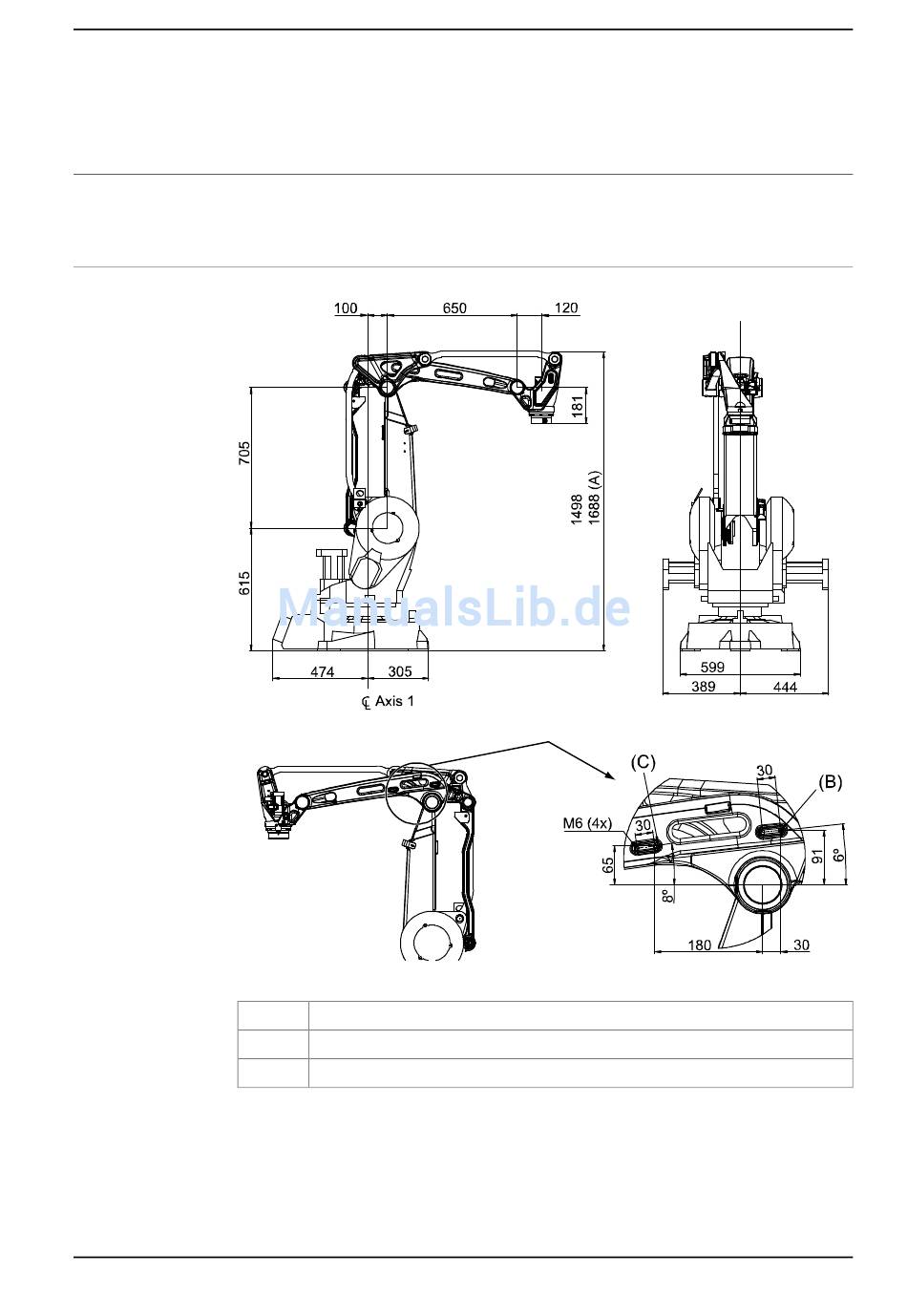

Wichtigste Abmessungen
xx0500001928
A
B
C
3HAC026048-003 Revision: F
2.3.4 Befestigen der Ausrüstung am Roboter und Roboterabmessungen
Bei maximalem Arbeitsbereich der Achse 3
Befestigungsbohrung für Sicherheitslampe
Befestigungsbohrung für externen Luftschlauch
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Fortsetzung auf nächster Seite
71
