7.7 Spezialwerkzeuge
Fortsetzung
xx0600002658
A
B
C
D
E
G
H
Presswerkzeug, Verbindungsstück

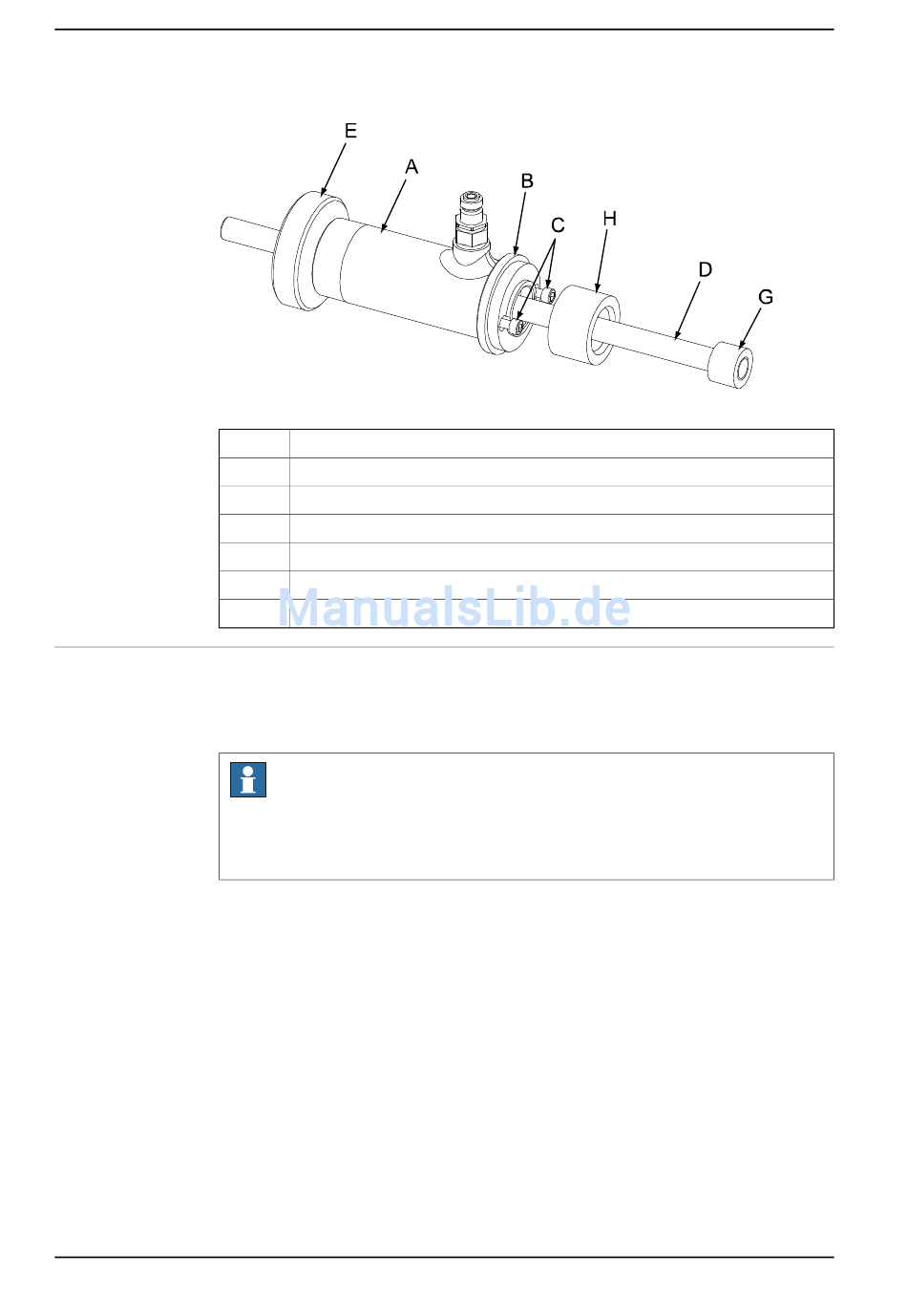

Das Werkzeug zum Befestigen des Lagers und des Verbindungsstücks an der
Oberarmwelle wird aus den in der folgenden Abbildung gezeigten Teilen
zusammengesetzt (im Werkzeugsatz für die Wartung enthalten).
Fortsetzung auf nächster Seite
240
Hydraulikzylinder, 3HAC11731-1
Druckunterlegscheibe, 3HAC023963-007
Innensechskantschraube, 9ADA183-25, 2 Stück, M6 x 25
Verbindungsstange, M16, Länge = 400 mm
Mutter, 3HAC5507-1
Mutter, 3HAC023963-028
Hülse, 3HAC023963-037
Hinweis
Die Teile können nicht separat geordert werden, sondern sind im vollständigen
Werkzeugsatz enthalten! Die Artikelnummern sind nur zu Identifikationszwecken
angegeben.
