4 Reparatur
4.4.3 Austauschen des kompletten Oberarms
Fortsetzung
9
10
11
12
13
14
15
Fortsetzung auf nächster Seite
150
Aktion

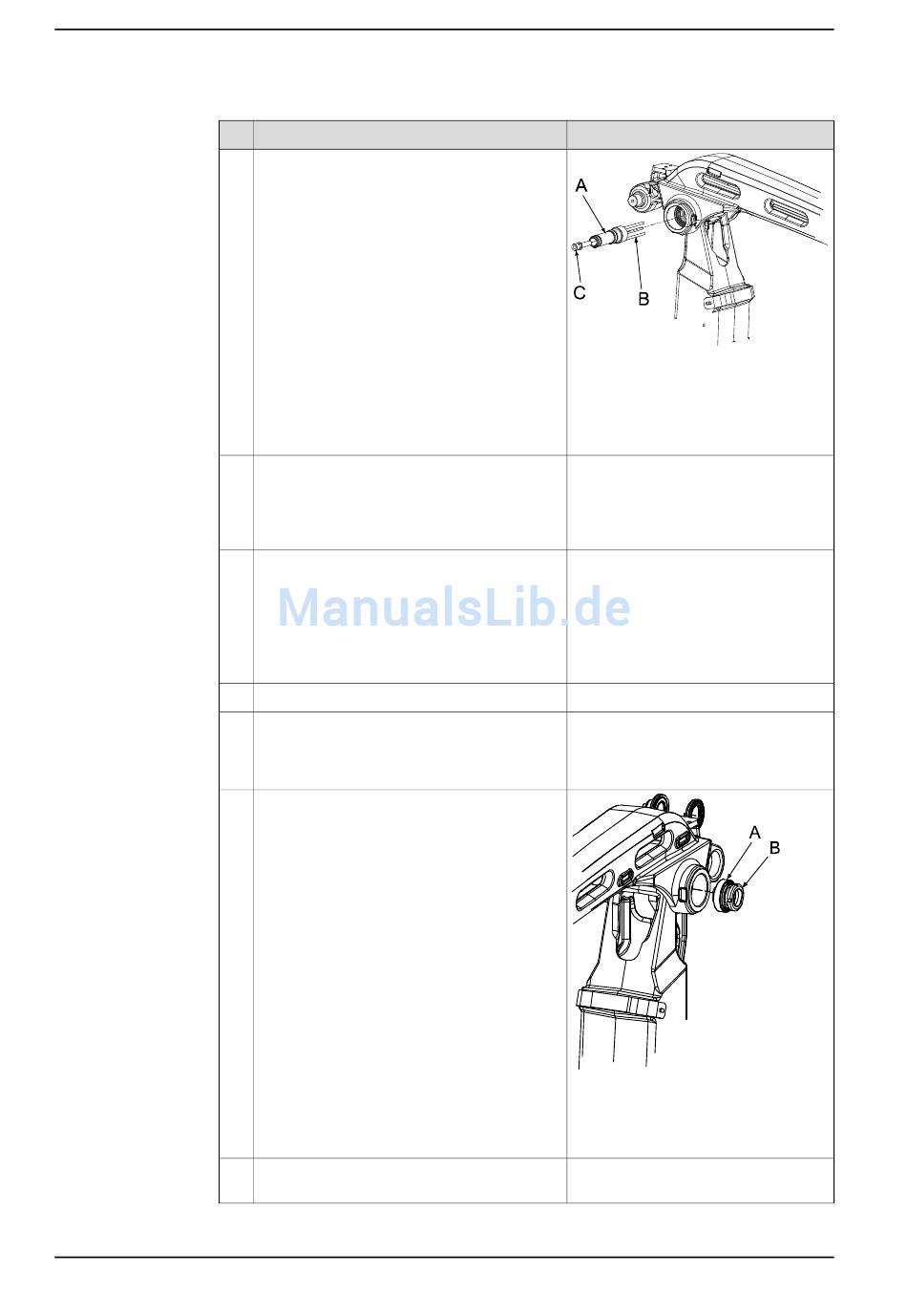

Sichern Sie die andere Seite des Oberarms
am Unterarm, indem Sie das Wellenende mit-
hilfe der Führungsstifte dort befestigen.
Entfernen Sie die Führungsstifte und sichern
Sie das Wellenende mit drei geflanschten
Schrauben von der Innenseite des Unterarms
her. Verwenden Sie hierbei Klebeflüssigkeit.
Ziehen Sie sie jedoch noch nicht an.
Befestigen Sie die eine Befestigungsschraube
und die Unterlegscheibe (C in der vorherigen
Abbildung) am Wellenende.
Ziehen Sie die geflanschten Schrauben fest.
Wenden Sie sich wieder der anderen Seite
des Oberarms zu und bereiten Sie die Siche-
rungsmutter vor, indem Sie sie mit Klebeflüs-
sigkeit schmieren.
Bringen Sie das Kegelrollenlager und die Si-
cherungsmutter (flache Seite nach außen) am
Wellenende an.
Bringen Sie eine neue VK-Abdeckung am
Oberarm an.
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx0600002605
Wellenende
Führungsstifte, 3 Stück
Befestigungsschraube und Un-
terlegscheibe
Siehe
Erforderliche Ausrüstung auf
Seite
145.
1 Stück, M12x60, 12.9 Klasse UNBRA-
KO Anzugsdrehmoment: 90 Nm
Es können gebrauchte Schrauben ver-
wendet werden, vorausgesetzt, sie
werden vor dem Einschrauben wie im
Abschnitt
Schraubverbindungen auf
Seite 227
angegeben geschmiert.
Anzugsdrehmoment: 10 Nm.
Siehe
Erforderliche Ausrüstung auf
Seite
145.
xx0600002606
Kegelrollenlager
Sicherungsmutter, Anzugsdreh-
moment: 35 Nm
3HAC026048-003 Revision: F
