4 Reparatur
4.4.6 Austauschen des Verbindungssystems - Verbindungsstück
Fortsetzung
3
4
5
6
7
8
9
10
11
Fortsetzung auf nächster Seite
166
Aktion
Vergewissern Sie sich, dass die Radialdichtung
und der Abstand im Oberarm am Wellenende be-
festigt sind.
Schmieren Sie das Wellenende mit Lagerfett.
Setzen Sie mit den erforderlichen Teilen aus dem
Werkzeugsatz für die Wartung ein Presswerkzeug
für das Verbindungsstück und das Lager zusam-
men.
Bringen Sie die Hilfswelle am Wellenende an.
Drehen Sie das Verbindungsstück und das Lager
auf die Hilfswelle.
Bringen Sie die restlichen Teile des Presswerk-
zeugs an und drücken Sie das Verbindungsstück
und das Lager auf das Wellenende.
Tragen Sie Klebeflüssigkeit auf die Sicherungs-
mutter auf und bringen Sie sie am Wellenende an
(mit der flachen Oberfläche nach außen).
Ziehen Sie die erste Sicherungsmutter mit einem
Anzugsdrehmoment von 55 Nm an, schrauben
Sie sie wieder ab und bringen Sie sie erneut an.
Verwenden Sie beim zweiten Mal ein Anzugsdreh-
moment von 35 Nm.
Bringen Sie eine Abdeckhaube an der Sicherungs-
mutter an. Muss bei Beschädigungen ausge-
tauscht werden!
Bringen Sie die VK-Abdeckung wieder an. Bei
Beschädigung austauschen!
© Copyright 2006-2014 ABB. Alle Rechte vorbehalten.

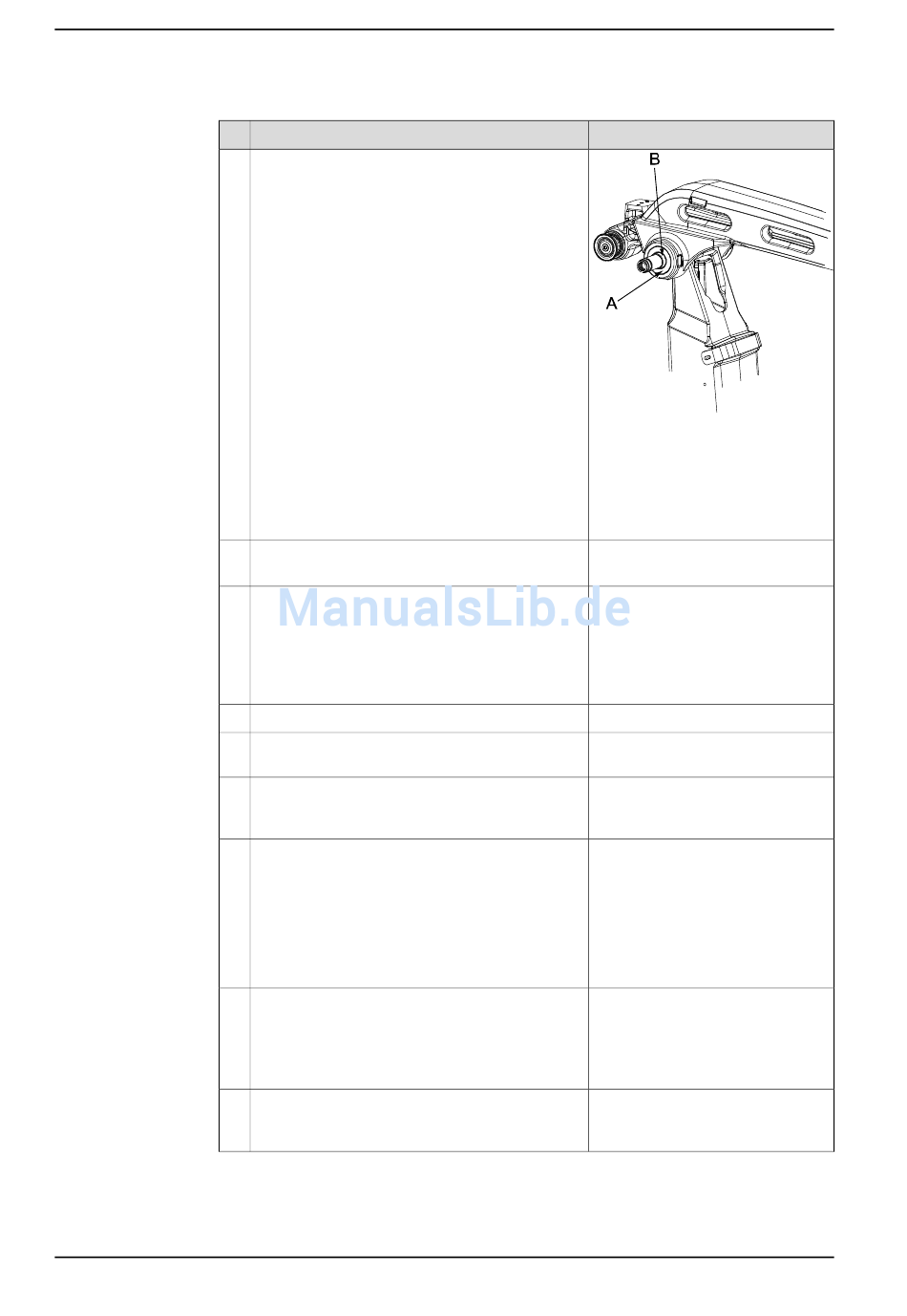

Hinweis/Abbildung
xx0600002607
Radialdichtung
Abstand
Die Montage ist im Abschnitt
ge, Oberarm auf Seite 148
beschrieben.
Siehe
Erforderliche Ausrüstung auf
Seite
163.
Die Montage wird in der Abbildung
Presswerkzeug, Verbindungsstück
auf Seite 163
gezeigt.
Artikelnummer für den Werkzeug-
satz siehe unter
Erforderliche Aus-
rüstung auf Seite
163.
Siehe
Erforderliche Ausrüstung auf
Seite
163.
Die Ersatzteilnummer finden Sie
unter
Erforderliche Ausrüstung auf
Seite
163.
Siehe die Abbildung
Position des
Verbindungsstücks auf Seite 162
Die Ersatzteilnummer finden Sie
unter
Erforderliche Ausrüstung auf
Seite
163.
3HAC026048-003 Revision: F
