4.3 Kabelzugplan Luft/Wasser-Wärmepumpen
HINWEIS
Die in Tab. 20 ausgewählten Kabeltypen sind Empfehlungen. Die empfohlenen Kabelquerschnitte
gelten bis zu einer max. Leitungslänge von 50 m. Die Auswahl, Dimensionierung sowie fachgerechte
Installation von Kabeln und liegt im Verantwortungsbereich des ausführenden Fachhandwerks.
Kabel
von
nach
8738212180 CS5000AW 17 O
8738212181 CS5000AW 22 O
8738212182 CS5000AW 38 O
8738212183 CS5000AW 38 OR
Tab. 20: Kabelzugplan Luft/Wasser-Wärmepumpen

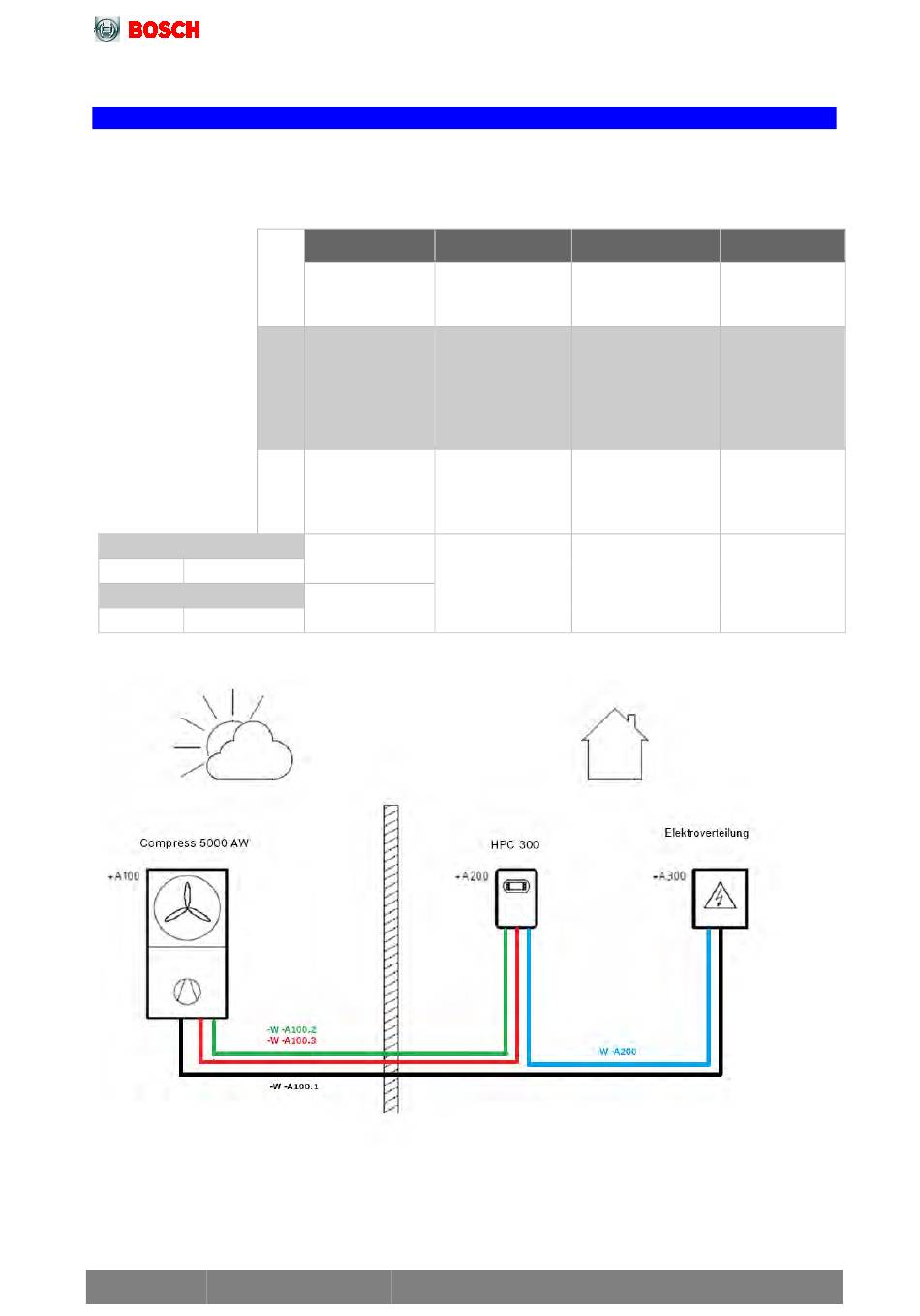

Abb. 33: Kabelzugplan Luft/Wasser-Wärmepumpen
69
-W -A100.1 -W -A100.2
Lastspannung Steuerspannung
Wärmepumpe Wärmepumpe
Elektroverteilung
Sicherung Wärme-
Wärmepumpenregler
pumpe F +A100
HPC 300 Klemmleis-
(3~, CxxA)(wenn
te N1/SH: X2
vorhanden: EVU
Schütz K22)
Wärmepumpe Wärmepumpe
Klemmleiste X1 Klemmleiste X2
Installationsleitung
NYM-J 5x4mm²
Installationsleitung
NYM-J 3x1,5 mm²
Installationsleitung
NYM-J 5x16mm²
Luft/Wasser-Wärmepumpen
-W -A100.3 --W -A200
Steuerspannung
Kommunikation Wär-
für Wärmepumpen-
mepumpe
manager HPC 300
Elektroverteilung
Wärmepumpenregler
Sicherung Wärme-
HPC 300 Klemmleiste
pumpen-manager
N1:J9
F +A200 (C13A)
Wärmepumpenreg-
Wärmepumpe Klemm- ler HPC 300
leiste N0:J11 Klemmleiste
N1/SH: X1.1
BUS Leitung 2x2x 0,75
mm², geschirmt, z.B.: Installationsleitung
8738206183 (15m) NYM-J 3x1,5 mm²
8738206184 (30m)
