Einbindung der Wärmepumpe in das Heizsystem
8.15.7 Schwimmbaderwärmung
Heizung, Warmwasser- und Schwimmbaderwärmung
Die Warmwasserbereitung erfolgt mit der Zusatzumwälzpumpe (M16)
und dichtschließendem Umschaltventil (YM18).
Die Schwimmbadanforderung erfolgt mit dem Fühler R 20, die
Schwimmbaderwärmung mit der Zusatzumwälzpumpe (M16) und
dichtschließendem Umschaltventil (YM19). Alternativ kann eine
Schwimmbadumwälzpumpe (M19) anstatt eines Umschaltventils (YM
19) verwendet werden (ohne Darstellung im nebenstehenden Einbin-
dungsschema).

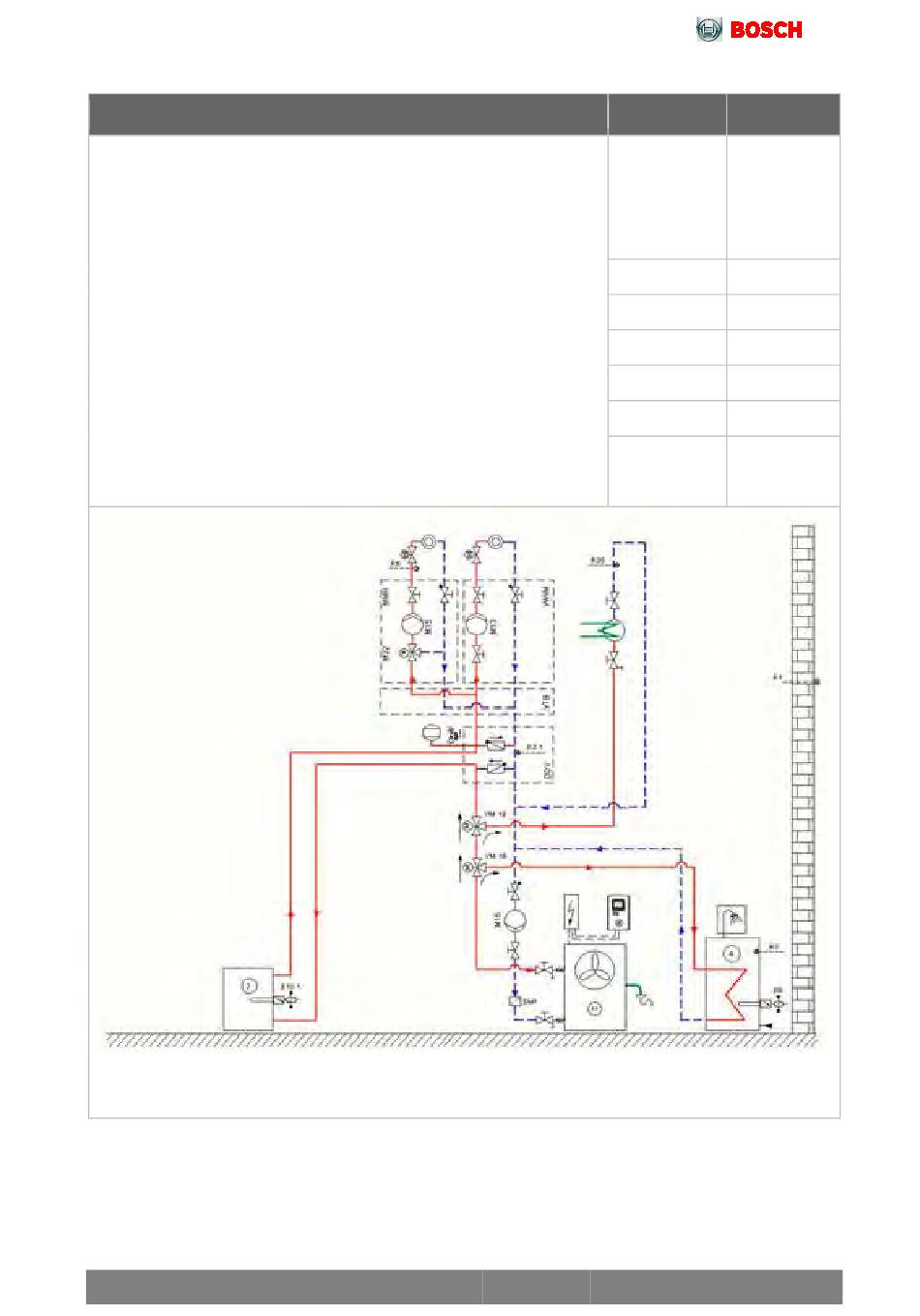

Abb. 143: Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit zwei Heizkreisen,
Warmwasser- und Schwimmbaderwärmung
Compress 5000 AW – 6721840483 (2021/09)
Einstellung
Konfiguration
monoenerge-
Betriebsweise
tisch
Elektroheizung
Zusatzheizung
im Puffer
1. Heizkreis
Heizen
2. Heizkreis
Heizen
3. Heizkreis
nein
ja mit Fühler
Warmwasser
Flanschheizung ja
ja mit Fühler
Schwimmbad
212
