Einbindung der Wärmepumpe in das Heizsystem
Elektrischer Anschluss für Heizung-, Warmwasser- und Schwimmbadbereitung über regenerativen Spei-
cher
NEU: Elektrischer Anschluss mit HPC 300 C
Die 4-adrige Versorgungsleitung für den Leistungsteil der Wärmepumpe wird vom Wärmepumpenzähler
über das EVU-Schütz (falls gefordert) in die Wärmepumpe geführt (3L/PE~400 V,50 Hz). Absicherung
nach Angabe der Stromaufnahme auf dem Typschild, durch einen 3-poligen Leitungsschutzschalter mit
C-Charakteristik und gemeinsamer Auslösung aller 3 Bahnen. Kabelquerschnitt gemäß DIN VDE 0100.
Die 3-adrige Versorgungsleitung für den Wärmepumpenregler (N1) wird in die Wärmepumpe (Geräte
mit integriertem Wärmepumpenregler) oder zum späteren Montageplatz des wandmontierten Wärme-
pumpenreglers geführt. Die Versorgungsleitung (L/N/PE~230 V, 50 Hz) für den Wärmepumpenregler
muss an Dauerspannung liegen und ist aus diesem Grund vor dem EVU-Sperrschütz abzugreifen bzw. an
den Haushaltsstrom anzuschließen, da sonst während der EVU-Sperre wichtige Schutzfunktionen außer
Betrieb sind.
Beim Einsatz von Luft/Wasser-Wärmepumpen entfällt der Anschluss der Primärpumpe M11.
Bei Anlagen mit Warmwasserbereitung und Umschaltventil (YM18) erfolgt der Anschluss an der Klemme
M18.

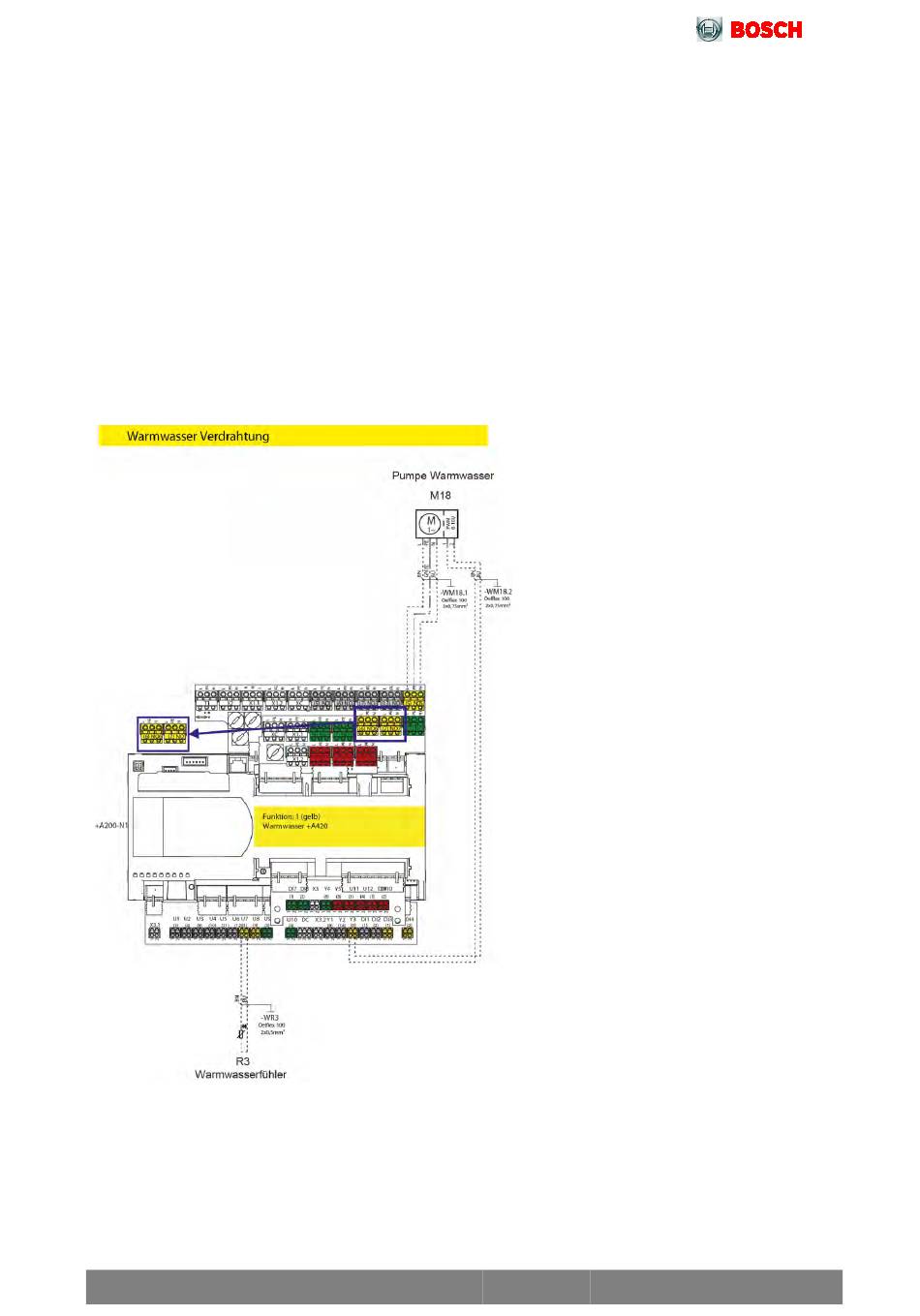

Abb. 145: Teil 1: Wärmepumpenregler bei bivalenten Anlagen mit einem Heizkreis und konstant- oder glei-
tend geregeltem Heizkessel
214
Compress 5000 AW – 6721840483 (2021/09)
