Luft/Wasser-Wärmepumpen
HINWEIS
Zur Montageerleichterung empfiehlt es sich, bei der Verwendung gedämmter Fernwärmeleitungen
diese am Grundrahmen der Wärmepumpe enden zu lassen und den Anschluss zur Wärmepumpe
über flexible Schläuche (z.B. Edelstahl-Wellflexrohr, gedämmt) herzustellen.
Die Durchführung in das Gebäude erfolgt mit Dämmung und Mantelrohr. Die Abdichtung des Gebäudes
ist möglich mit einer der Heizwasserverbindungsleitung angepassten
direkten Durchführung im trockenen Bereich
•
Dichtmanschette gegen nicht drückendes Wasser (DIN 18337)
•
•
Mauerdichtflansch gegen drückendes Wasser (DIN 18336)
HINWEIS
Bei gemauerten Wänden sind die Hauseinführungen gegen eindringendes Wasser mit einem bitumi-
nösen Schutzanstrich abzudichten. Zur Abdichtung gegen drückendes Wasser ist die Hausdurchfüh-
rung (Flansch) zusätzlich durch ein Futterrohr zu stabilisieren.

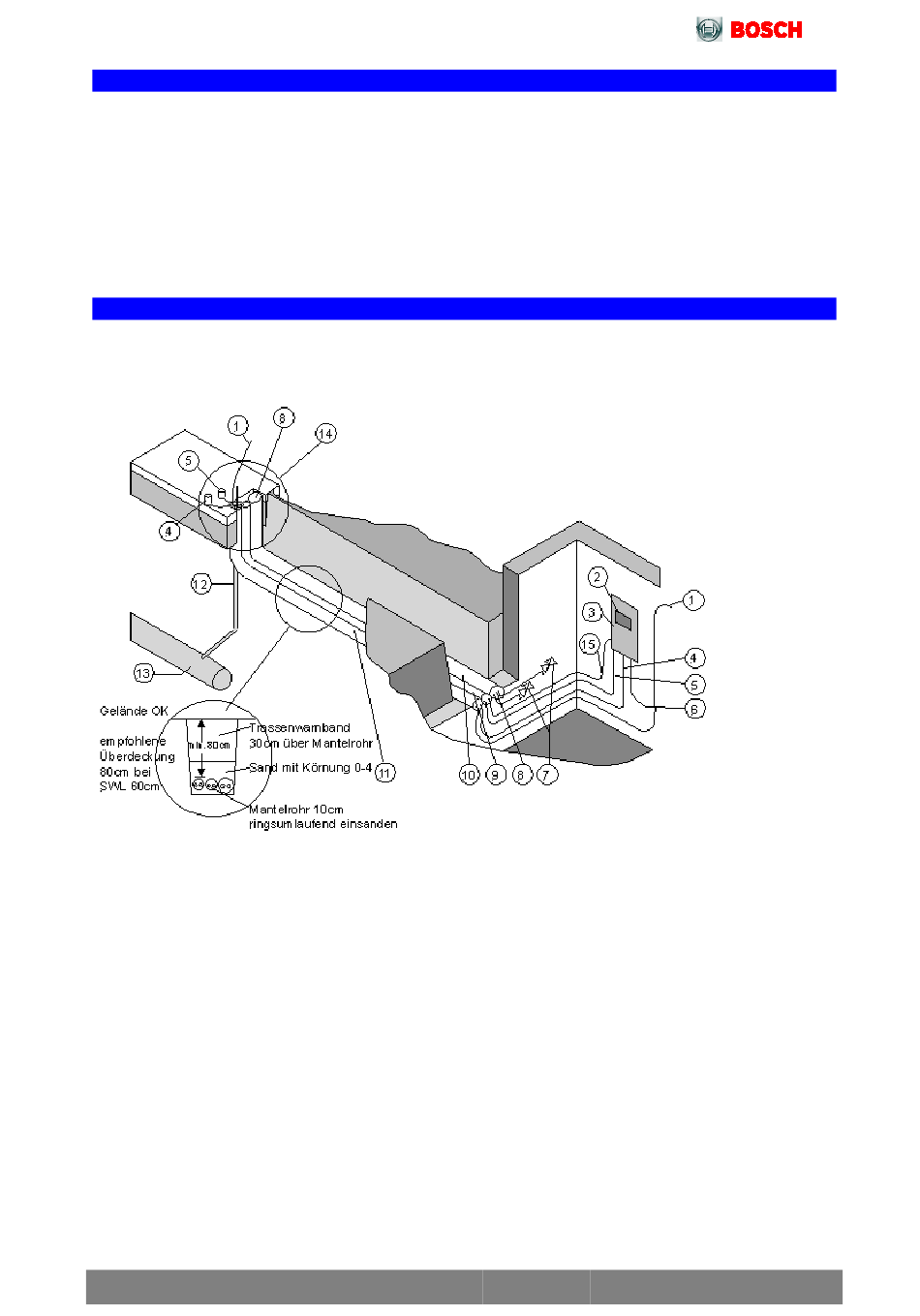

Abb. 28: Hydraulische und elektrische Anschlüsse bei Erdverlegung
1
Laststromkabel Wärmepumpe
2
Bedienteil Wärmepumpenregelung
3
Wärmepumpenregler HPC 300
4
Steuerleitung Regelung/Wärmepumpe
24 V
5
Steuerleitung Regelung/Wärmepumpe
230 V
6
Elektrische Versorgungsleitung (230 V)
für den Wärmepumpenregler
7
Absperr- und Entleerungsvorrichtung
8
Heizwasserverbindungsleitung
Compress 5000 AW – 6721840483 (2021/09)
9
Mauerdurchführungen für elektrische Verbin-
dungskabel
10 Mauerdurchführungen für Heizungsverbin-
dungsleitungen
11 KG-Rohre (mindestens DN 70) für elektrische
Anschlüsse Regelung/Wärmepumpe
12 Kondensatablauf
13 Regenwasserablauf/Drainage
14 Fundament der Wärmepumpe (unterschiedli-
che Fundamentpläne der Wärmepumpen be-
achten)
15 Kommunikationsleitung
66
