Abmessungen
A = Bedienseite
B = Durchführung Elektroleitung
C = Heizungsvorlauf Außengewinde 1 1/2''
D = Durchführung Kondensatleitung
E = Heizungsrücklauf Außengewinde 1 1/2''

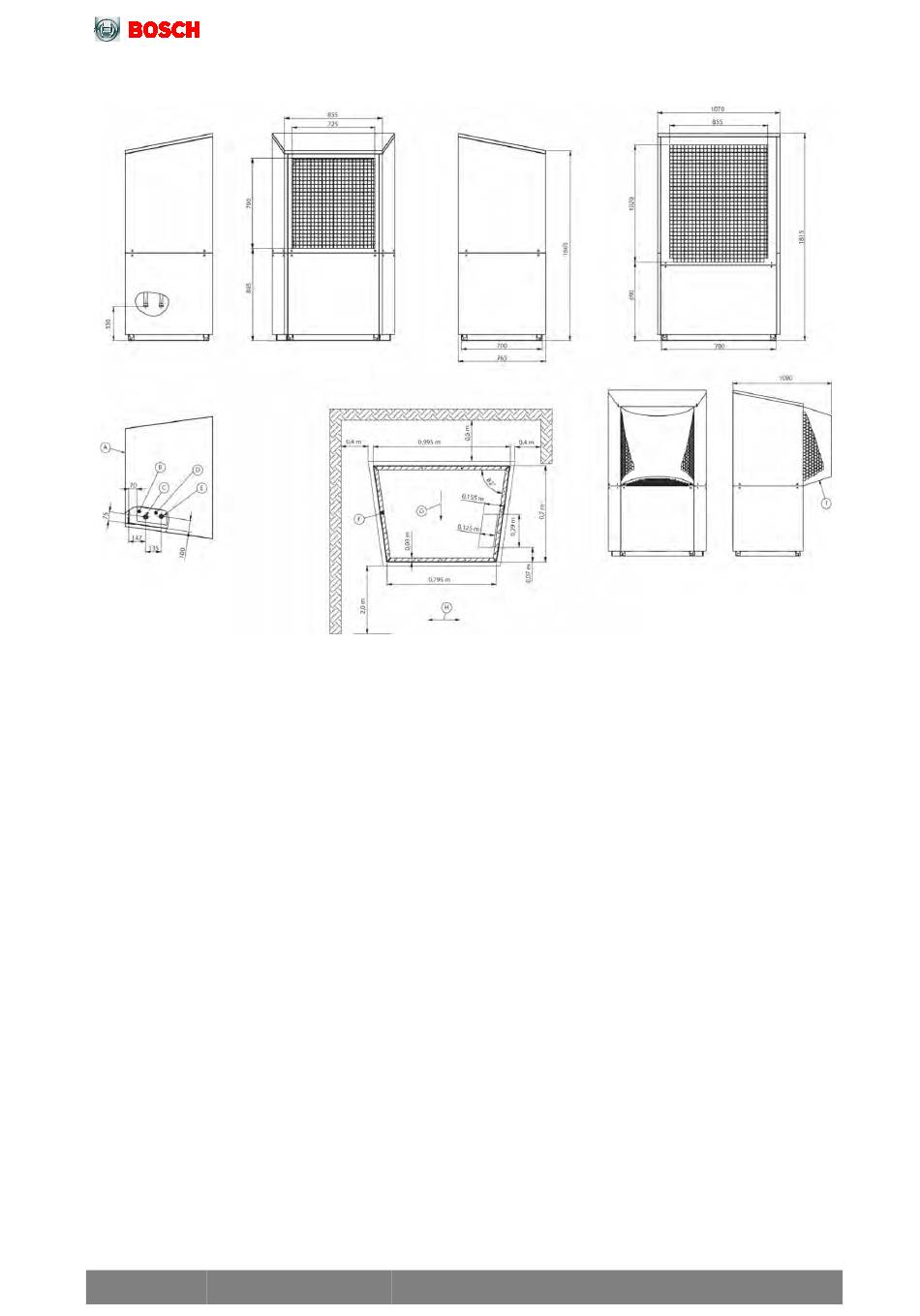

Abb. 18: Abmessungen CS5000AW 17 O, CS5000AW 22 O
51
Luft-Wasser-Wärmepumpe Compress 5000 AW
F = Auflagefläche Bodenrahmen (umlaufend)
G = Luftrichtung
H = Hauptwindrichtung bei freier Aufstellung
I = Optionales Zubehör
