Schallemissionen von Wärmepumpen

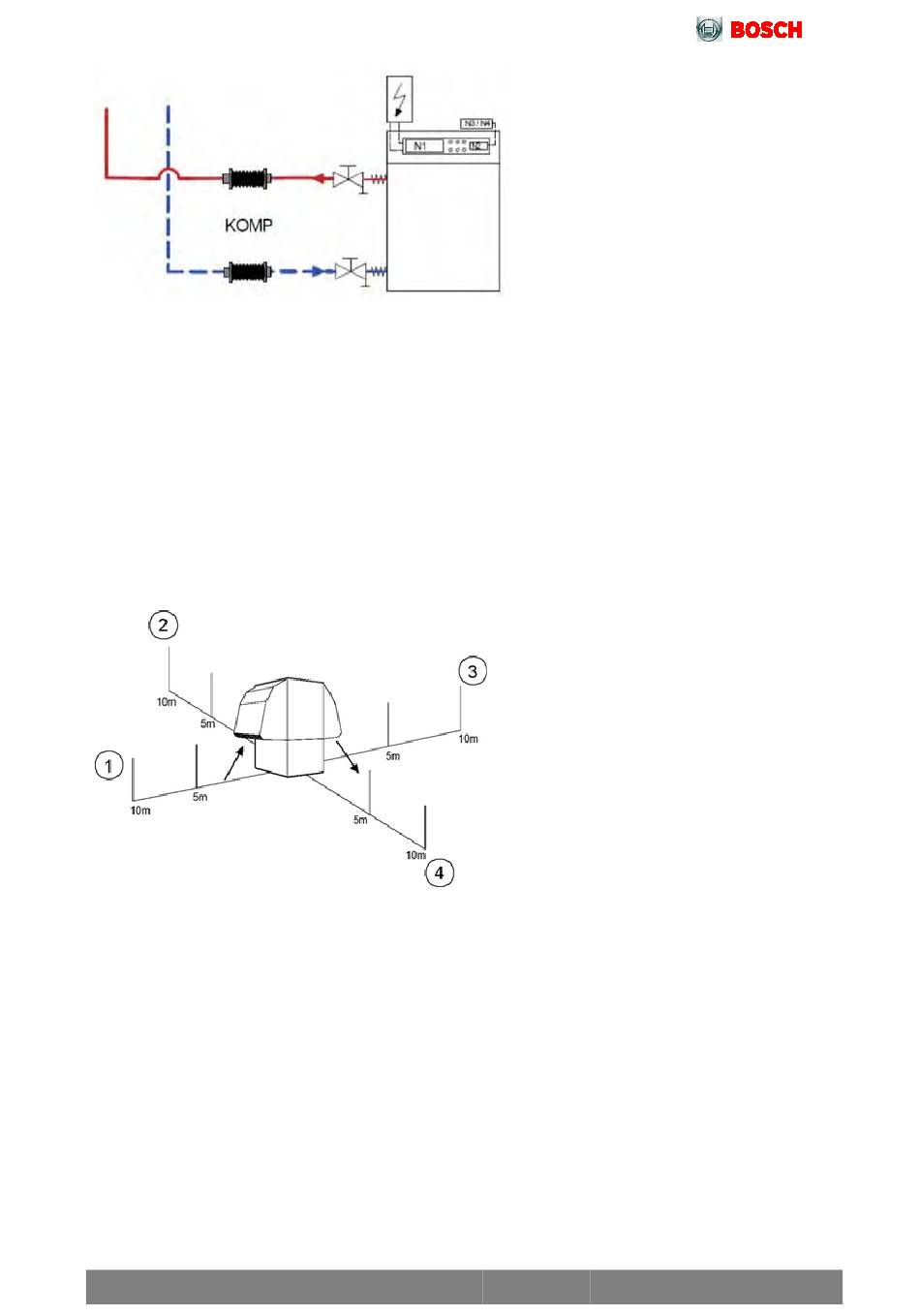

Abb. 40: Einbindungsmöglichkeit für Kompensatoren
Um die Funktionalität der Kompensatoren sicherzustellen und deren Verwendungsdauer nicht durch
zusätzliche Beanspruchungen zu verkürzen sind einige Regeln zu beachten:
•
Kompensatoren müssen so eingebaut werden, dass ihre Lage und Bewegung nicht behindert wird.
•
Während der Montage- und nach dem Einbau darauf achten, dass keine Versetzungen und Verdre-
hungen (Torsion) auf den Balg übertragen werden.
Balg vor Beschädigungen durch äußerliche mechanische, thermische oder chemische Einwirkungen
•
schützen.
Balgwellen müssen frei von Verunreinigungen sein.
•
Schallemission von außen aufgestellten Luft/Wasser-Wärmepumpen
Abb. 41 zeigt die vier Hauptrichtungen der Schallausbreitung. Die Ansaugseite hat die Richtungsziffer
„1", die Ausblasseite die Ziffer „3".
Abb. 41: Schallrichtungen bei außen aufgestellten Luft/Wasser-Wärmepumpen
Mit Hilfe der Tabellen lassen sich die gerichteten Schalldruckpegel der Luft/Wasser-Wärmepumpen
ablesen. Die Werte in 1 m Abstand sind tatsächlich gemessene Werte. Die Werte in 5 und 10 m Entfer-
nung ergeben sich durch Berechnung bei halbkugelförmiger Ausbreitung im Freifeld. In der Praxis sind
Abweichungen möglich, die durch Schall-Reflexion bzw. Schall-Absorption aufgrund örtlicher Gegeben-
heiten verursacht werden. Wie den Werten aus der Tabelle zu entnehmen ist, weist eine Luft/Wasser-
Wärmepumpe in Ausblasrichtung die höchsten Schallemissionen auf, gefolgt von der Ansaugseite. Zu
den Seiten treten deutlich niedrigere Emissionspegel auf.
