Warmwasserbereitung mit Wärmepumpen
Rückschlagventil, Prüfventil
Um einen Rückfluss des erwärmten Wassers in die Kaltwasserleitung zu verhindern, muss ein Rück-
schlagventil (Rückflussverhinderer) eingebaut werden. Die Funktion kann überprüft werden, indem das
in Fließrichtung erste Absperrventil geschlossen und das Prüfventil geöffnet wird. Es darf bis auf das in
dem kurzen Rohrstück vorhandene Wasser kein Wasser austreten.
Absperrventile
Es sind Absperrventile an dem in Abb. 49, S. 99 dargestellten Speicher in den Kalt- und Warmwasser-
anschluss sowie den Heizwasservorlauf und -rücklauf einzubauen, dabei ist auf Trinkwassertauglichkeit
der Armaturen zu achten (z.B. KTW-Zulassung).

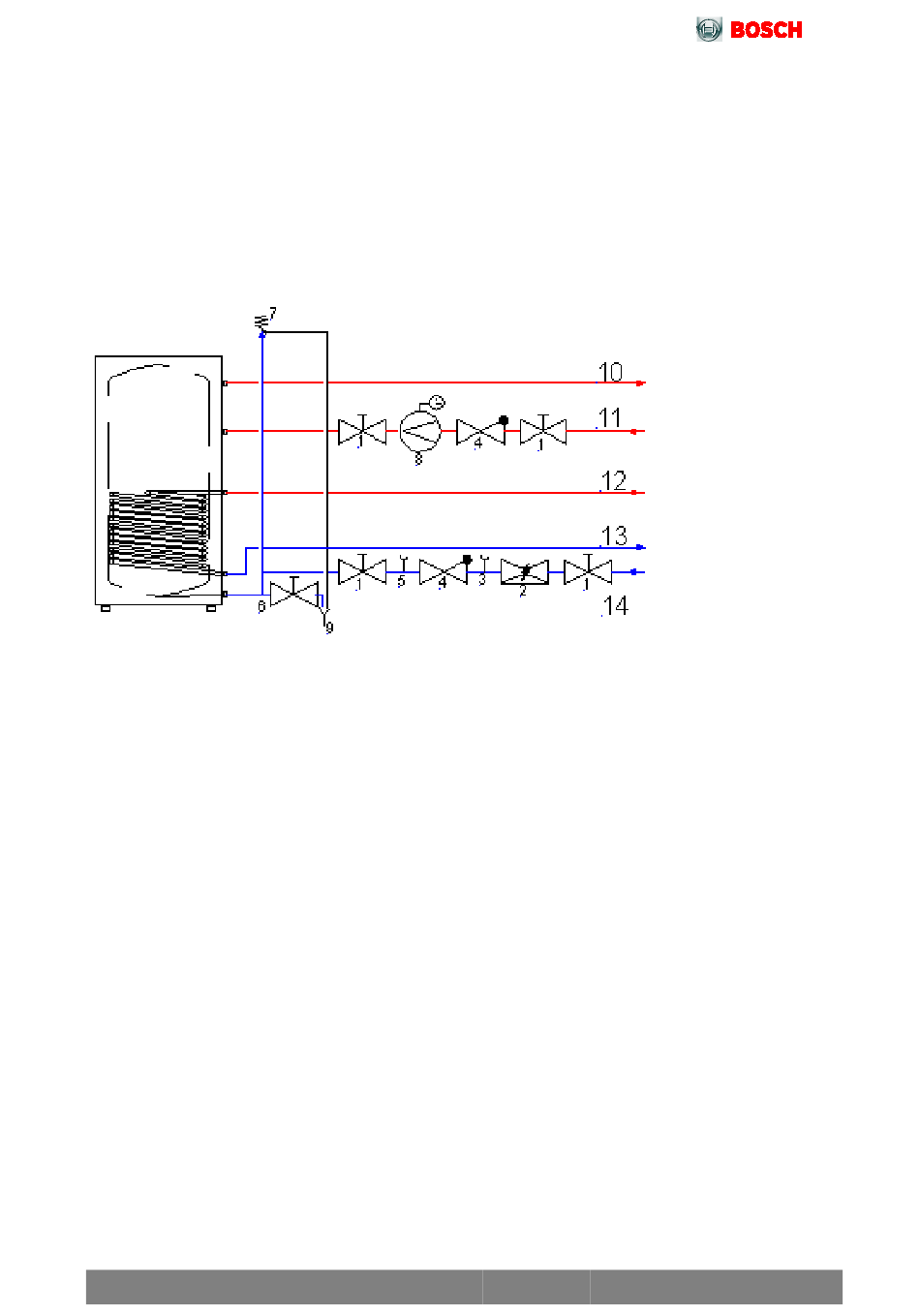

Abb. 46: Wasserseitiger Anschluss
1
Absperrventil
2
Druckminderungsventil
3
Prüfventil
4
Rückflussverhinderer
5
Manometer-Anschlussstutzen
6
Entleerungsventil
7
Sicherheitsventil
Druckverluste
Bei der Dimensionierung der Ladepumpe für den Warmwasserspeicher sind die Druckverluste des in-
nen liegenden Wärmetauschers zu berücksichtigen.
Compress 5000 AW – 6721840483 (2021/09)
8
Zirkulationspumpe
9
Abfluss
10 Warmwasser
11 Zirkulation (wenn erforderlich)
12 Heizwasservorlauf*
13 Heizwasserrücklauf*
14 Kaltwasseranschluss nach DIN 1988
92
